Descripció

El mesurador d'energia de CC intel·ligent de la sèrie PZ està dissenyat per a aplicacions com ara panells de CC, energia solar, estacions base de telecomunicacions i ports de càrrega. Aquesta sèrie d'instruments pot mesurar voltatge, corrent, potència, potència directa i inversa en el sistema de corrent continu. Es pot utilitzar per a visualització local i connectar-se amb equips de control industrial, ordinadors, des d'un sistema de mesura i control.

El mesurador d'energia de CC intel·ligent de la sèrie PZ també té una varietat de funcions d'excusa externes perquè l'usuari pugui triar: interfície de comunicació RS485, protocol Modbus-RTU, sortida d'alarma de relé, entrada/sortida digital. Segons diferents requisits, a través de les tecles del tauler d'instruments, podeu configurar la relació, els paràmetres de comunicació

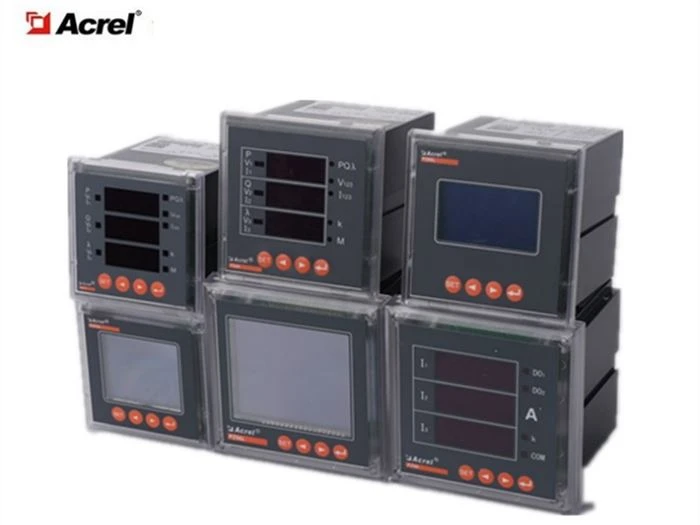

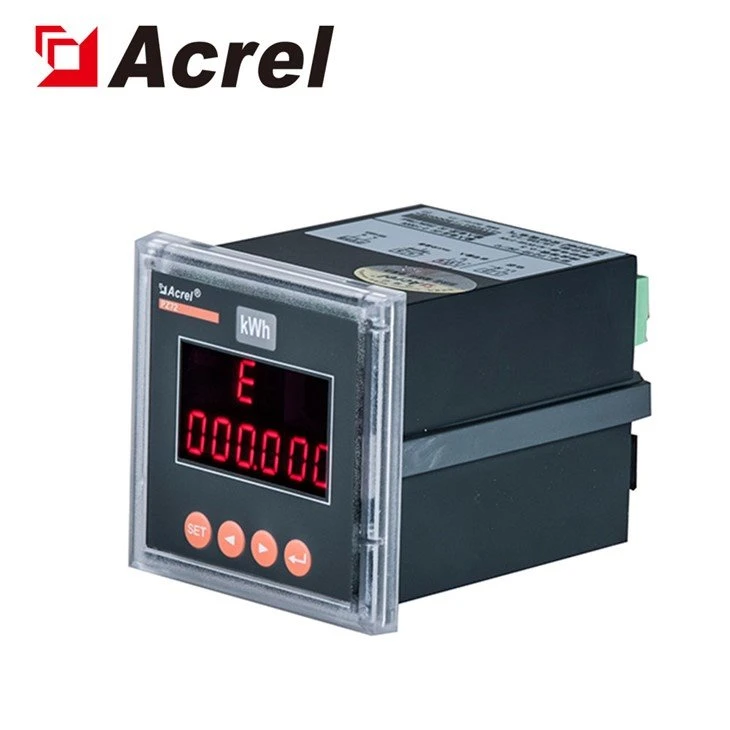

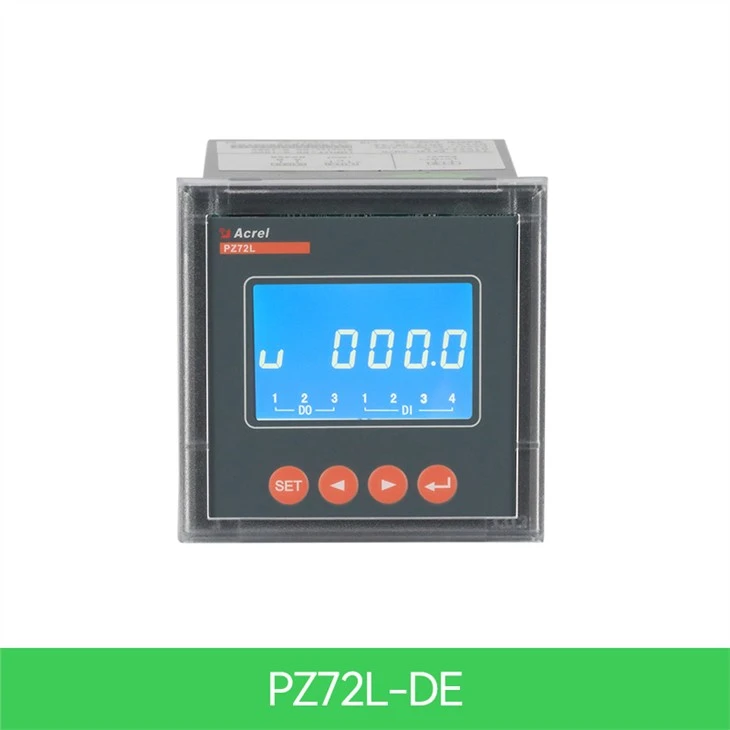

Aparença

El producte compleix els requisits tècnics rellevants de l'especificació estàndard del mesurador de potència de CC Q/GDW1825-2013, GB/T29318-2012 Mesuració d'energia elèctrica sense càrrega de vehicles per a vehicles elèctrics, Q/GDW364-2009 Especificació del comptador d'energia monofàsic.

Paràmetres

Paràmetres	Valor
Entrada	Tensió DC	Interval d'entrada	0-100V,0-500V,0-1000V
		Resistència d'entrada	Major o igual a 6kΩ/V
	Corrent DC	Interval d'entrada	0-2500A (Shunt o Sensor Hall)
		Shunt	Sortida 75 mV
		Saló	Sortida 0-20mA, 0-5V
		El consum	Menor o igual a 1 mW
	Sobrecàrrega	.2 vegades la qualificació (continua); la qualificació de 10 vegades durant 1 segon
Classe de precisió	0.5 classe
Puls	Tensió i corrent: 750 V, 300 A, constant de pols per defecte: 100 imp/kWh
	Tensió i corrent: 1000 V, 300 A, constant de pols per defecte: 100 imp/kWh
	Tensió i corrent: 1000 V, 200 A, constant de pols per defecte: 100 imp/kWh

Funció	Mesurament dels paràmetres elèctrics	U, I, P
	Mesura de kWh	kWh actius (positiu i negatiu) kWh actius (positiu i negatiu)
	Multitarifa	Dos conjunts d'horaris, un any es pot dividir en 4 zones horàries, cada conjunt d'horaris es pot configurar en 12 franges horàries diàries, 4 tarifes (F1, F2, F3, F4 són cims i valls planes), l'interval mínim del el període de temps és de 15 minuts i el període de temps es pot establir a través del punt zero. (Només per a comptadors de cristall líquid LCD)
	Registre de dades històriques	Pot comptar l'energia elèctrica històrica dels darrers 12 mesos (energia elèctrica a diferents ritmes). (Només té el mesurador LCD)
	Funció de commutació d'entrada i sortida	PZ72 té dues sortides d'interruptor i dues entrades d'interruptor. PZ96 té dues sortides d'interruptor i quatre entrades d'interruptor. La sortida de l'interruptor és una sortida de relé, que pot realitzar "control remot" i sortida d'alarma. L'entrada de l'interruptor no només pot recopilar i mostrar informació sobre l'estat de l'interruptor local, sinó que també es pot realitzar la funció de transmissió remota mitjançant el RS485 de l'instrument, és a dir, la funció de "senyal remot".
	Mostra	LCD o LED
	Comunicació	Interfície de comunicació: RS485, protocol de comunicació: protocol MODBUS-RTU o DL/T645-2007 Velocitat de transmissió 1200, 2400, 4800, 9600, 19200, 38400 opcional, infrarojos es fixa a 1200 bps.
Interruptor	DI	Entrada de contacte sec, font d'alimentació integrada de l'instrument, aïllament fotoelèctric
Interruptor	FER	2 sortides de relé, contactes normalment oberts, capacitat 2A/30VDC o 2A/250VAC
Font d'alimentació	Interval de voltatge	85-265VAC, 50/60Hz;20-60VDC;100-350VDC
Font d'alimentació	El consum	Menor o igual a 2W
Resistència d'aïllament	Major o igual a 100 MΩ
Tensió de resistència a la freqüència elèctrica	3 kV/1 min (RMS)
Medi ambient	Temperatura	Treball: -25 grau - més 65 graus ; emmagatzematge:-40 grau - més 80 graus
	Humitat	Menys o igual al 93 per cent d'HR Sense condensació
	Altitud	Menys o igual a 2500m

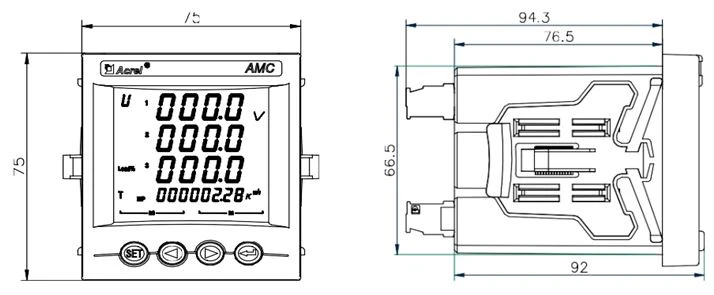

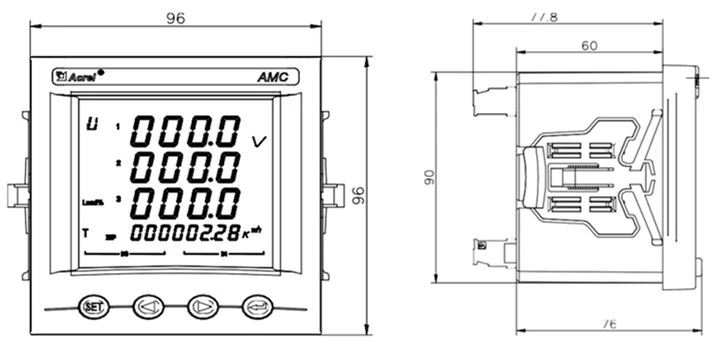

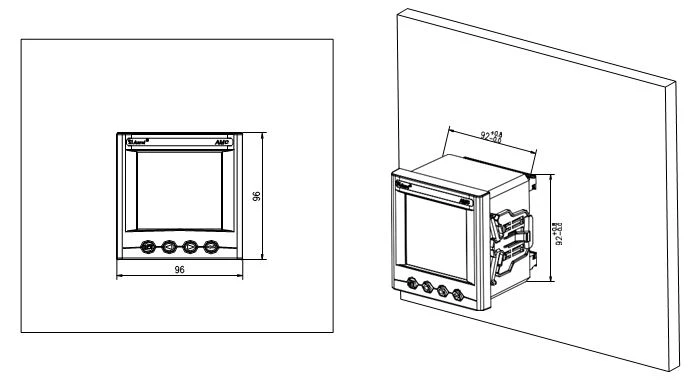

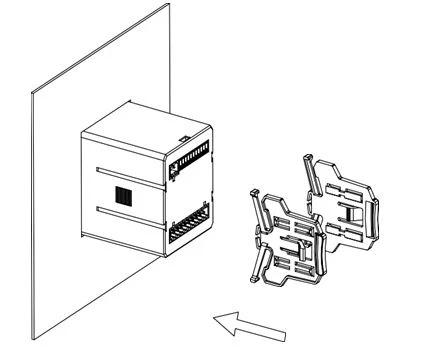

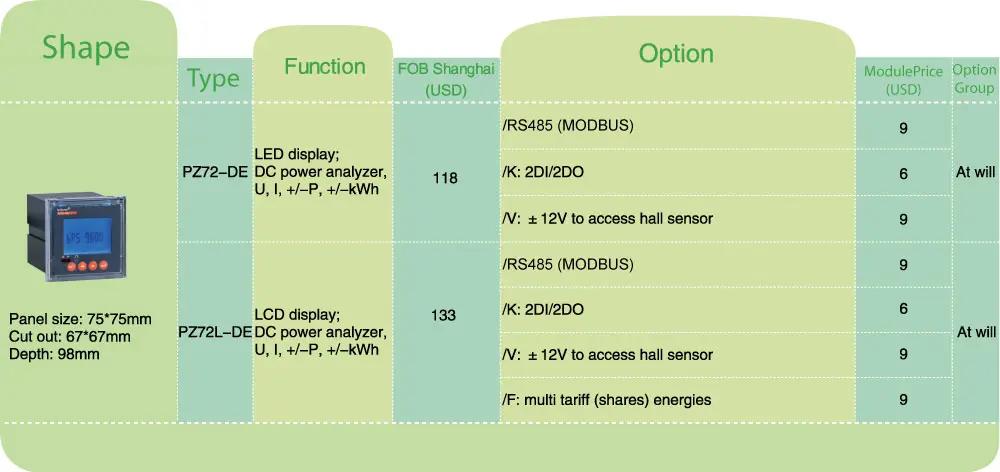

Dimensions

Esquema	mida de la placa frontal		mida de l'habitatge			talla mida
Esquema	amplada	alçada	amplada	alçada	profunditat	amplada	alçada
72 quadrats	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 quadrats	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
