Acrel proporciona solucions per a les seus dels Jocs Olímpics d'Hivern de Pequín

1.Visió general

Els Jocs Olímpics d'hivern de Pequín s'inauguraran el 4 de febrer de 2022. Aquest és un esdeveniment important en un node històric important del meu país. És una oportunitat important per mostrar la imatge del país, desenvolupar el país i inspirar l'esperit nacional. A mesura que s'acosta el gran esdeveniment, com a condició bàsica important per acollir els Jocs Olímpics, la construcció de les seus dels Jocs Olímpics d'Hivern de Pequín sempre ha atret molta atenció, i el funcionament estable i fiable del sistema de subministrament i distribució d'energia de les seus és la màxima prioritat.

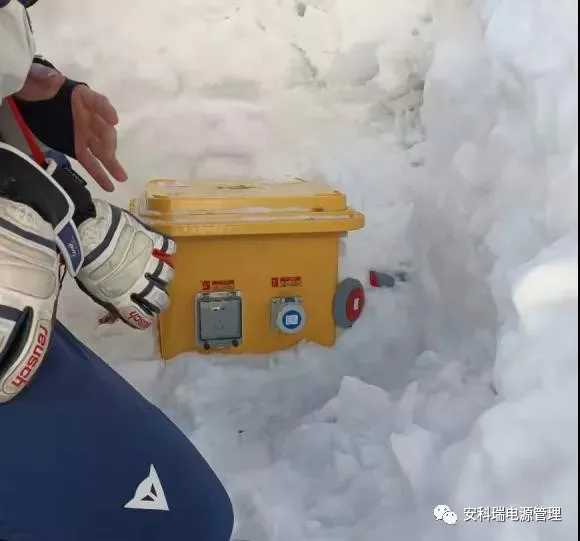

L'ambient exterior del lloc és relativament dur, i la temperatura és tan baixa com menys 20 °C. Per tal d'assegurar una font d'alimentació fiable, cada seu realitza proves de capacitat de suport a la font d'alimentació d'acord amb les funcions de subministrament d'energia i prova les tasques d'alimentació, la font d'alimentació principal i el subministrament d'energia d'emergència autoconsuficiable de cada lloc. Situació de subministrament, funcionament de càrregues importants, acció de protecció de relés, pla de resposta a emergències, recanvis, suport logístic, etc. Acrel Electric proporciona solucions per al monitoratge intel·ligent de caixes de distribució i regulació ambiental en caixes per als Jocs Olímpics d'hivern, i realitza la gestió en línia en temps real d'equips de subministrament d'energia i protecció d'energia, com ara caixes de branques de cable, caixes d'alimentació ATS i caixes elèctriques del SEM. La passarel·la de computació d'aresta recull les dades elèctriques, la temperatura i la humitat, la condensació, la temperatura de contacte i altres dades dins dels armaris de distribució d'energia interior i exterior i els ajusta automàticament per aconseguir bones condicions de funcionament, realitzant un seguiment intel·ligent des del S'alça fins a l'interruptor de baixa tensió al final del recinte per als Jocs Olímpics d'Hivern, per proporcionar suport d'emergència de manera oportuna i millorar la fiabilitat de la font d'alimentació.

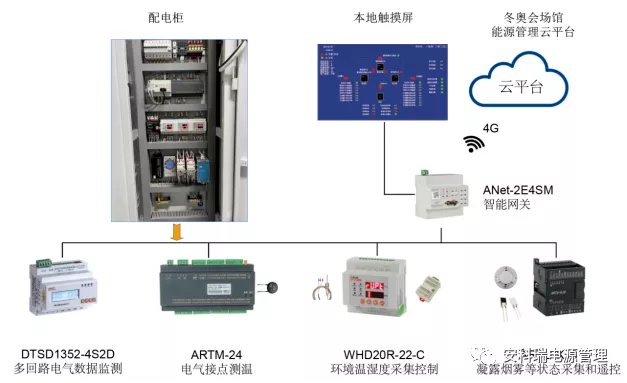

2.Estructura del sistema

El sistema es pot dividir en tres capes: la capa de dispositiu de camp, la capa de comunicació de xarxa i la capa de gestió de la plataforma.

Capa de dispositiu de camp: incloent DTSD1352-4S2D-MK, DTSD1352-4S2D, ARTM-24, WHD46-33-C, WHD20R-22-C, ARTU-KJ8 i altres equips d'adquisició de senyals, utilitzats per recollir l'operació elèctrica en caixes de distribució interiors i exteriors Paràmetres, temperatura de contacte elèctrica, temperatura ambient i humitat a la caixa, condensació, fum i altres dades, i es pot controlar automàticament per la lògica integrada de la passarel·la intel·ligent ANet-2E4SM per ajustar la temperatura i la humitat per mantenir un bon ambient de funcionament dins de la caixa de distribució.

Capa de comunicació de xarxa: inclosa la passarel·la intel·ligent ANet-2E4SM. La passarel·la recopila activament les dades de l'equip de la capa de dispositiu de camp i pot realitzar la conversió de protocol, l'emmagatzematge de dades i carregar les dades a la pantalla tàctil local i al port del servidor designat a través de la xarxa 4G. Equips de control de temperatura i humitat.

Gestió de plataformes: una gran plataforma per a la gestió energètica en els Jocs Olímpics d'Hivern.

3.Solució

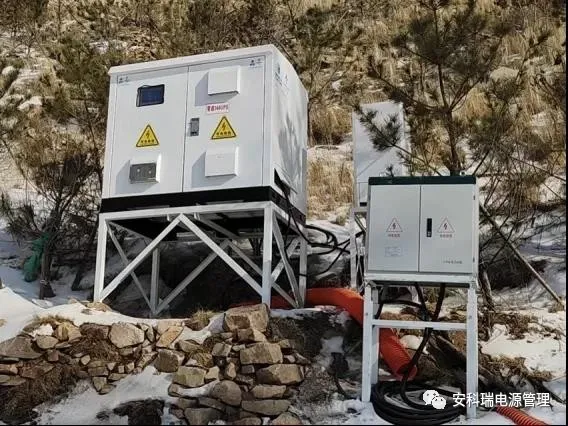

El lloc supervisa i controla principalment tres tipus de caixes de distribució, incloses les caixes de branques de cable, les caixes de commutació automàtica d'alimentació ATS i les caixes d'alimentació del SEM, per garantir un funcionament estable i normal de les caixes de distribució en entorns freds severs. Hi ha més de 500 caixes de distribució d'aquests tres tipus incloses en el monitoratge remot, i les solucions per a diferents caixes de distribució també són lleugerament diferents.

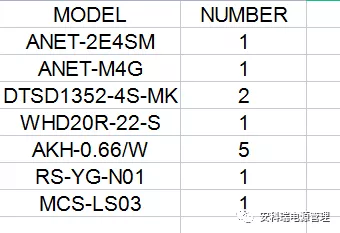

3.1Configura l'inventari de dispositius

3.2 Funció d'ampliació

Monitoritzar els paràmetres elèctrics del circuit de caixa de ramals. Quan la temperatura de la caixa sigui massa baixa, premeu el senyal d'alarma i inicieu la calefacció. Connector de cable sobre alarma de temperatura.

Condensació detectada per iniciar la detecció de l'estat de l'alarma de fum de calefacció i ventilació. Adopta el protocol IEC60870-5-104 per pujar a la plataforma de gestió energètica de la seu olímpica d'hivern a través de la xarxa direccional APN.

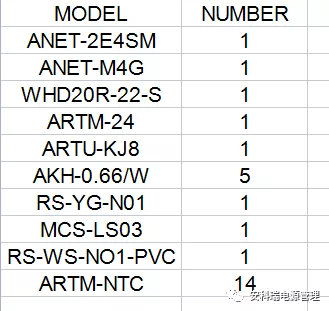

3.3Configura l'inventari de dispositius

3.4Implement funció

Quan la temperatura de la caixa sigui massa baixa, empenyeu el senyal d'alarma i inicieu la calefacció Recollida de temperatura del connector del cable, per sobre de l'alarma de temperatura. Es detecta l'alarma de condensació i s'activa la ventilació de calefacció Fum i alarma de temperatura i humitat. Adopta el protocol IEC60870-5-104 per pujar a la plataforma de gestió energètica de la seu olímpica d'hivern a través de la xarxa direccional APN

3.5Configura l'inventari de dispositius

3.6Implement de la funció

Quan la temperatura de la caixa sigui massa baixa, empenyeu el senyal d'alarma i inicieu la calefacció Alarma interna sobre la temperatura Calefacció bateria alarma anormal Inverter alarma de fallada. Adopta el protocol IEC60870-5-104 per pujar a la plataforma de gestió energètica de la seu olímpica d'hivern a través de la xarxa direccional APN

4. Manteniment in situ

L'obertura dels Jocs Olímpics d'hivern és imminent. Per tal de garantir el funcionament normal del sistema de distribució d'energia in situ, Acrel va organitzar que els enginyers mantinguessin in situ i proporcionessin suport tècnic per guanyar la dura batalla de protecció de poder per als Jocs Olímpics d'hivern de Pequín 2022.

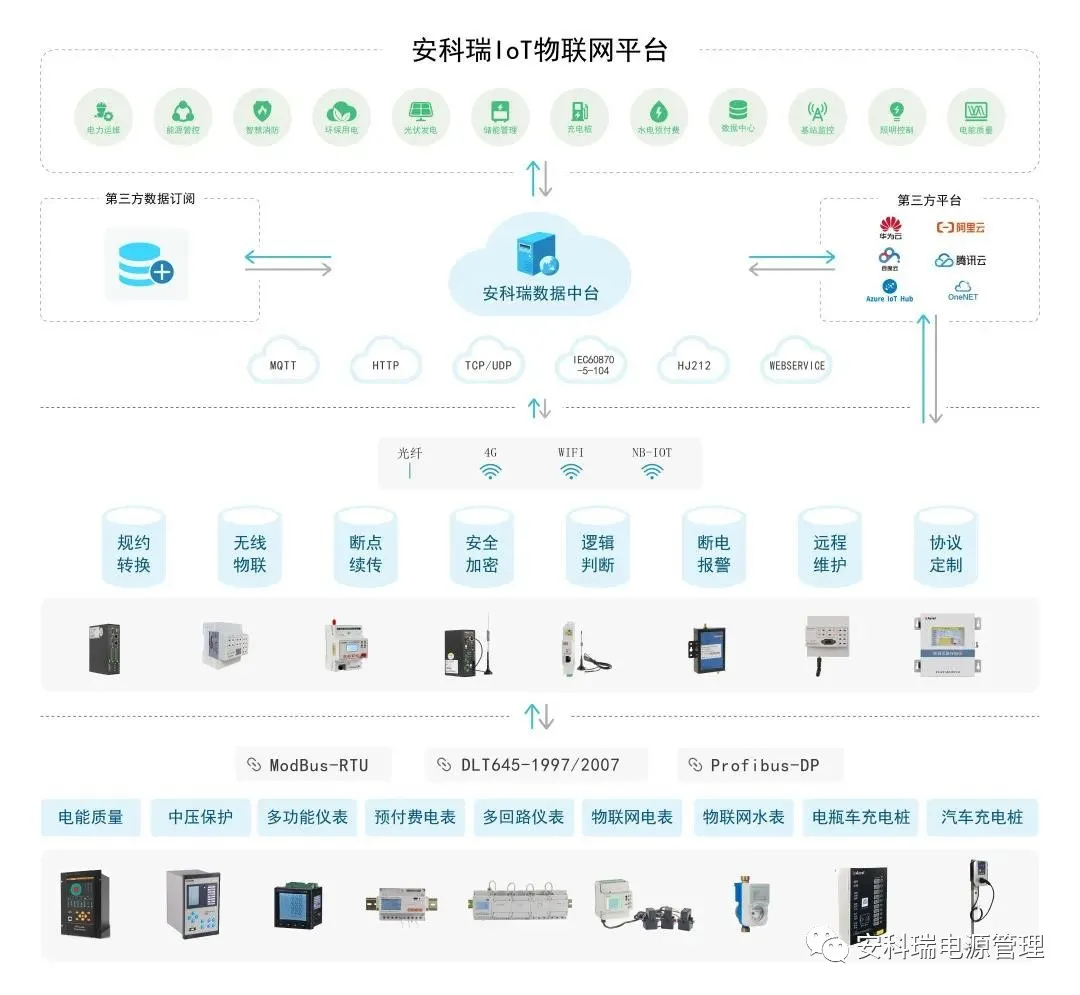

Acrel ha estat profundament involucrat en la distribució d'energia intel·ligent durant molts anys, i actualment més de 14.000 solucions estan funcionant a tot el país. La companyia ha acumulat molta experiència des de sensors terminals, passarel·les de computació d'avantguarda a plataformes en el núvol, i proporciona suport de dades i solucions per a enllaços febles en sistemes de distribució d'energia en diversos entorns per millorar la fiabilitat de la font d'alimentació. Acrel ajudarà aquesta vegada amb accions pràctiques. Els Jocs Olímpics d'hivern van ser tot un èxit.
