Resum
Segons el principi, les característiques i el mode d'instal·lació del sensor de corrent Hall de tipus obert, s'analitza l'aplicació del sensor de corrent Hall de tipus obert al sistema de transformació i distribució de la fàbrica, per tal de proporcionar una solució perquè els usuaris s'adonin. la distribució intel·ligent del sistema DC ràpidament.
Paraules clau: aplicació del principi de funcionament del sistema de distribució de CC del sensor de corrent Hall de tipus obert
Visió general
El sistema de distribució de CC es compon generalment d'una font d'alimentació de commutació d'alta freqüència i una bateria, que s'utilitza per proporcionar una font d'alimentació de CC fiable per al control, senyal, protecció de relés i dispositius automàtics, il·luminació d'accidents, etc. Té alts requisits per a la fiabilitat, estabilitat i qualitat de la font d'alimentació. Per tant, al sistema de corrent continu rus, vam coincidir amb el mesurador de distribució DC Hall utilitzat. Durant la transformació del sistema de corrent continu, no hi ha tall d'alimentació, i la transformació d'enginyeria és difícil, i el sensor o la derivació de corrent Hall tancat tradicional no poden resoldre el problema. Per tant, el sensor de corrent Hall obert es pot utilitzar per resoldre el problema de mesura de corrent de CC en el projecte de transformació, per garantir el funcionament segur del procés de transformació sense talls d'energia.
Disseny de producte
Característiques estructurals
El sensor de corrent Hall de boca oberta es desenvolupa sobre la base del sensor de corrent Hall de boca tancada tradicional. Té una estructura nova i un aspecte bonic. El conjunt es compon de carcassa, nucli de ferro, placa de circuit de mostreig i resina fixa. El material de la carcassa està fet d'aliatge PC/ABS, que té les característiques de resistència a altes temperatures, alta resistència mecànica i protecció del medi ambient. El nucli està fet de xapa d'acer de silici unida en fred orientada, que té les característiques d'un rendiment estable, una gran resistència mecànica i una conductivitat magnètica extremadament alta. El terminal endollable verd s'utilitza per a la placa de circuits i el cablejat extern, que és convenient i fiable per al cablejat in situ. L'estructura específica es mostra a les figures 1 i 2. L'aspecte del producte adopta un disseny dividit. La figura 1 és una passada rodona, que és adequada per passar pel sistema de corrent continu quan el bus primari és un cable. , Fig. 2 Passat quadrat, adequat per al sistema de corrent continu quan el bus principal és una barra de coure. D'acord amb el rang de mesura dels requisits de corrent primària i perforació, es pot seleccionar el tipus de producte corresponent. Aquesta sèrie de sensors pot mesurar el rang actual de 20A ~ 20000A, la forma principal del phi 20, 40, 60, 64 * 16, 85 * 27, 104 * 36, 140 * 50 i altres especificacions, tal com es mostra a la figura 3 , adequat per a diferents aplicacions.

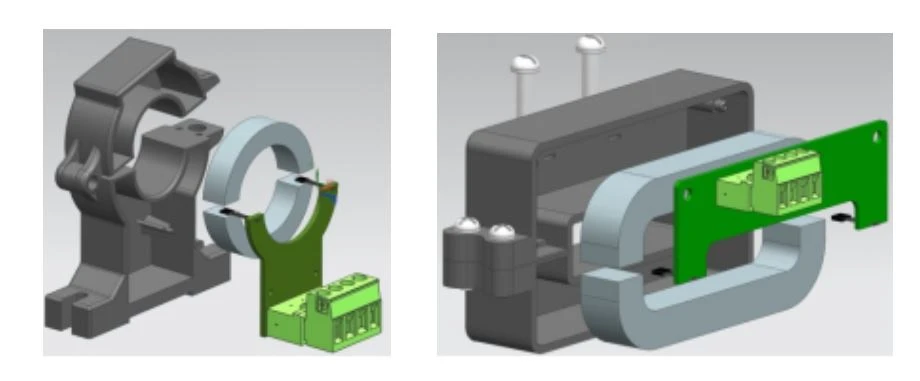

Fig. 1 Patró de passada circular Fig. 2 Patró de passada quadrada

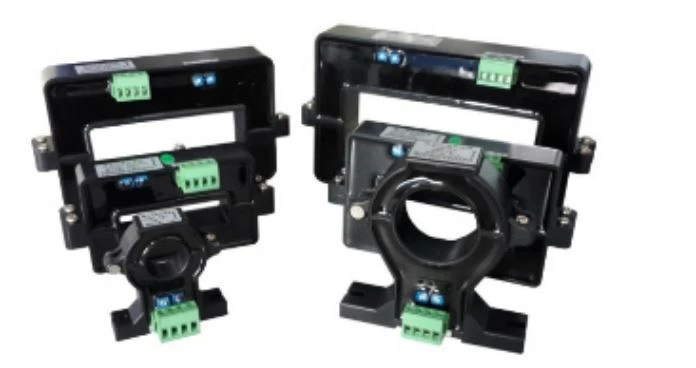

Figura 3 Sensor de corrent Hall de tipus obert de la sèrie AHKC
Principi de funcionament
Sensor de corrent Hall basat en l'efecte hall, principi d'inducció electromagnètica, disseny d'un sensor, segons el principi es pot dividir en el mode de bucle obert (recte) i el mode de bucle tancat (tipus d'equilibri magnètic), el sensor de corrent de sala oberta és tradicional. El llaç obert (recte) es millora a partir del sensor de sala, és diferent de la sala de disseny tradicional d'un sol nucli, un sol xip, per dissenyar una estructura dividida, el nucli de ferro es separa i s'instal·la simètricament. El maquinari adopta una entrada diferencial complementària paral·lela de xips de doble Hall. El principi del sensor Hall de tipus obert es mostra a la figura 4:

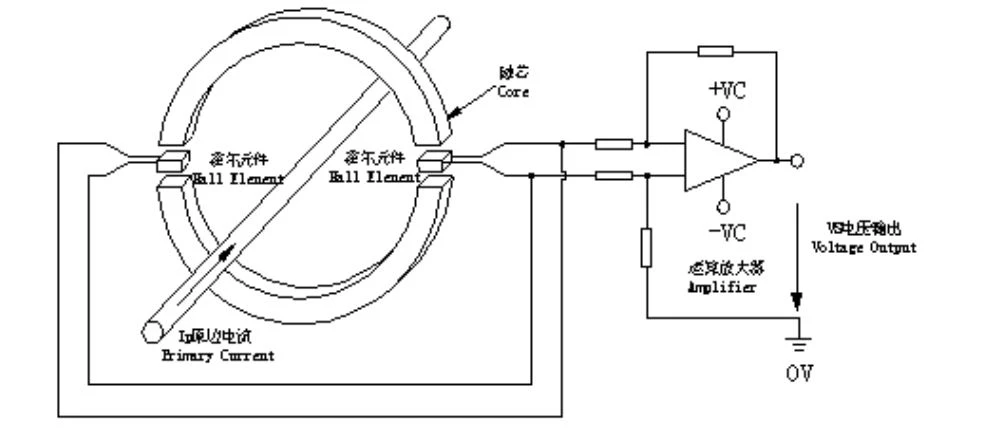

Fig. 4 Diagrama esquemàtic del sensor Hall obert
Quan el corrent IP del costat primari flueix a través d'un cable llarg, produirà un camp magnètic al voltant del cable, la mida del camp magnètic i és proporcional al corrent a través del cable, el camp magnètic es reunirà a la circular, a través de dos elements de sala en la mesura de l'espai d'aire circular, dues marques d'elements de sala col·locades al mateix camp, el senyal de sortida amb característiques complementàries de la tensió de sortida mitjançant la sortida de l'amplificador diferencial, no només pot suprimir la interferència del mode comú, sinó també la influència de la deriva de la temperatura, la sortida voltatge VS reflecteix amb precisió el corrent lateral original IP. La sortida nominal general es calibra com a DC±5V o DC4-20mA.
Instal·lació del producte
Preneu com a exemple els productes de forat quadrat, tal com es mostra a la figura 5, obriu el cargol de muntatge del sensor de corrent Hall de tipus obert i traieu el cos inferior del sensor; El cos superior del sensor de corrent Hall de tipus obert es carrega al bus primari del sistema de distribució i el cos inferior del sensor està tancat. Els cargols de muntatge i les juntes del sensor passen pels forats de fixació dels cossos superior i inferior, i els cossos superior i inferior del sensor es fixen junts. Si és possible la instal·lació d'apagat in situ, es poden obrir dos forats roscats corresponents a la placa de bronze segons els requisits d'espaiat del sensor, i el sensor es fixa al forat roscat de la barra de bus a través del forat de fixació del muntatge posterior per completar el instal·lació del sensor; Si el lloc requereix una instal·lació elèctrica contínua, el coixinet de goma de suport es pot incrustar entre la carcassa i la placa de bronze per garantir que el sensor pugui funcionar de manera fiable en condicions de vibració. Tot el procés d'instal·lació és relativament ràpid i senzill.

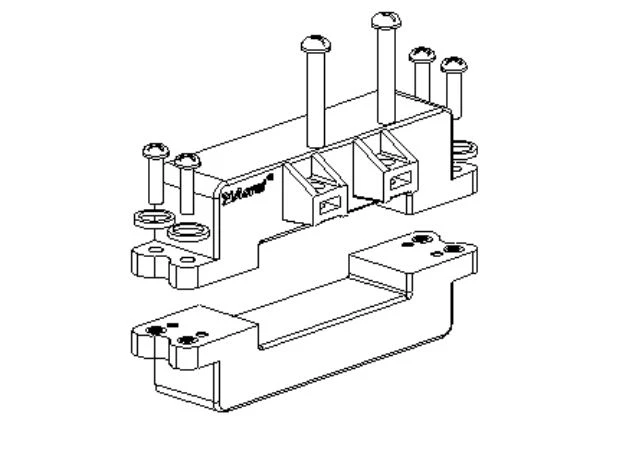

Fig. 5 Diagrama d'instal·lació del producte
Avantatges del sensor Hall de tipus obert
En comparació amb el mètode tradicional de mesura de corrent continu adoptat generalment per derivació o transformador, el sensor Hall de tipus obert té els avantatges següents:
1) Alta força d'aïllament del costat primari i secundari, fins a un aïllament de 12KV CA;
2) Sense pèrdua d'inserció;
3) Bon rendiment dinàmic: el temps de resposta és inferior a 20 uS i la velocitat de seguiment Di / dt és superior a 20 A / uS
4) No cal desmuntar el cable lateral original o el bus durant la instal·lació. És especialment indicat per a la transformació i construcció d'equips que no poden perdre potència.
Aplicacions del producte
El sensor de corrent Hall obert s'utilitza principalment en la transformació del sistema de distribució de CC a les fàbriques, com ara la transformació del sistema d'alimentació de CC a les centrals elèctriques, la transformació del sistema de CC a les subestacions, la transformació de la sala de comunicacions, la transformació de locomotores ferroviàries i altres projectes. Pot convertir el senyal de corrent DC de la vora central del sistema en una sortida estàndard de DC± 5V o 4-20mA. Té el paper de monitoratge i aïllament elèctric, i es pot utilitzar amb instruments de monitorització de múltiples bucles o altres instruments de mesura elèctrics.
Conclusió
El sensor de corrent Hall obert té un paper important en l'aplicació del sistema de corrent continu a causa de la seva estructura senzilla, instal·lació còmoda, funcionament fiable i una altra bona aplicabilitat, especialment en el projecte de renovació.
