Aabstracte
En els darrers anys, amb el ràpid desenvolupament dels centres de dades, el problema del consum d'energia dels centres de dades s'ha fet cada cop més destacat. La gestió de l'energia i el disseny de subministrament i distribució d'energia dels centres de dades s'han convertit en problemes candents. Solucions de sistema de distribució d'energia del centre de dades raonables i fiables, és una manera raonable de millorar l'eficiència energètica del centre de dades i reduir el consum d'energia de l'equip. En combinació amb les especificacions tècniques pertinents, s'analitzen els avantatges i els inconvenients dels esquemes de distribució d'energia antics i nous d'un centre de dades i es proporciona una referència per al disseny de la nova sala d'informàtica modular.
Paraules clau: centre de dades; distribució d'energia terminal; armari de capçalera de columna
1. Background
Amb el desenvolupament de la ciència i la tecnologia, el nombre, l'escala i la densitat de potència dels centres de dades segueixen augmentant i el nivell de construcció continua millorant. El sistema de distribució d'energia és la part més important del centre de dades. Els talls d'alimentació o la font d'alimentació de baixa qualitat poden provocar temps d'inactivitat del servidor. provocar pèrdues. Com optimitzar el disseny per millorar la seguretat i la fiabilitat de la font d'alimentació del centre de dades per garantir el funcionament ininterromput i estable del sistema d'informació electrònic s'ha convertit en un problema important per als dissenyadors del centre de dades. En comparació amb l'esquema d'alimentació i distribució tradicional, si hi ha un esquema de subministrament d'alimentació segur, econòmic i més estable és un problema que preocupa als dissenyadors.
2. Esquema de distribució d'energia al final de la sala de dades
Descripció general del projecte
L'àrea total de construcció d'un centre de dades és de 1906,24 metres quadrats, dels quals l'àrea de construcció total del centre de dades és de 210,6 metres quadrats, incloent la sala de dades 1F i la sala de comunicacions 1F. L'àrea funcional inclou la sala de màquines principal (sala d'informàtica, sala de comunicacions), l'àrea de gestió (despatx, sala d'equips d'Internet, etc.) i sales auxiliars.

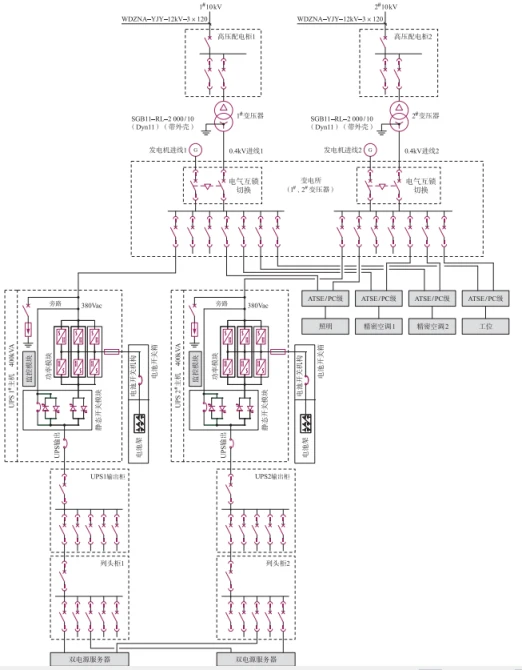

Esquema tradicional de distribució d'energia 1
La font d'alimentació d'alta tensió d'10kV s'obté de dues xarxes de subestació diferents, i l'alta i la baixa tensió no estan connectades. La tercera font d'alimentació s'obté del generador dièsel del centre d'energia. La font d'alimentació de reserva principal i la font d'alimentació del generador s'activen a la sortida del transformador per garantir el consum d'energia del centre de dades. L'equip utilitza l'electricitat de manera fiable. Tenint en compte que la capacitat d'un sol generador és molt inferior a 2500kW i el nombre de generadors no ha arribat a més de 10, es selecciona un grup electrògen de baixa tensió de 0,4 kV. El punt neutre del grup electrògen de 0,4 kV ha d'estar directament a terra i els conductors connectats entre els punts estrella del generador s'han d'aïllar. Un total de 2 conjunts de sistemes SAI de 400 kVA estan configurats al centre de dades per formar un sistema 2N tolerant a fallades. Els armaris de circuit dual i de sortida dual poden subministrar energia per a equips d'informació electrònica i endolls d'estació de treball al centre de dades. La bateria del sistema UPS pot proporcionar una alimentació contínua durant 15 minuts per a totes les càrregues de grau ①. La càrrega del servidor únic del centre de dades es considera de 3 kW i la càrrega màxima no supera els 4 kW. Per evitar que la fallada del SAI del centre de dades durant el procés de commutació d'energia afecti el funcionament normal de la càrrega important, l'interruptor ATS de la xarxa elèctrica i els generadors dièsel hauria de ser un interruptor de quatre nivells amb el nivell de PC i la línia neutra superposada. commutació.

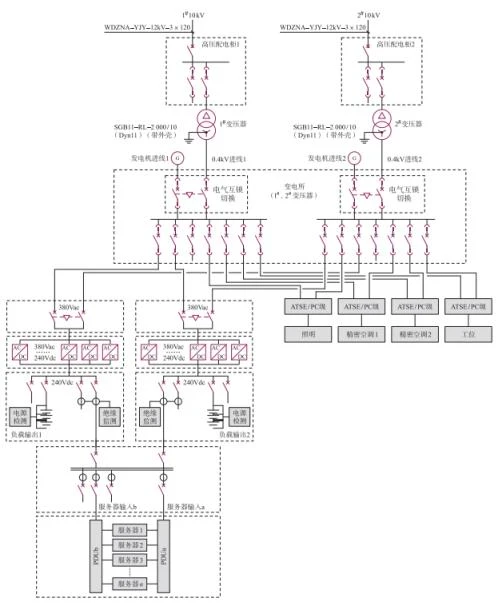

Nou esquema d'alimentació i distribució 2
Amb la innovació tecnològica i la defensa del concepte d'estalvi d'energia verda, l'organització internacional TGG va proposar PUE, una mesura de l'eficiència energètica dels centres de dades. El PUE és la relació entre tota l'energia consumida pel centre de dades i l'energia utilitzada per les càrregues de TI i és la inversa de DCIE. PUE=consum d'energia de tots els equips del centre de dades / consum d'energia dels equips informàtics, el PUE és una relació, el punt de referència és 2, com més a prop d'1, millor serà el nivell d'eficiència energètica, major serà el grau verd de un centre de dades.
Mitjançant una gran quantitat d'anàlisi de dades, es conclou que el sistema de distribució i subministrament d'alimentació de corrent continu d'alta tensió (HVDC), el sistema de distribució i subministrament d'alimentació integrat AC-DC i el SAI més HVDC tenen una eficiència de treball més alta, que pot millorar l'índex d'estalvi d'energia del centre de dades.
3. Comparació de solucions de sistemes de distribució i subministrament d'energia noves i antigues
La sortida del sistema d'alimentació de l'UPS és la freqüència d'alimentació i la pèrdua del filtre és gran i el HVDC filtra d'alta freqüència i ocupa una àrea més petita. La bateria del SAI es troba a l'extrem d'entrada. Si el SAI mateix falla, la càrrega encara perdrà potència; mentre que la bateria del HVDC està a l'extrem de sortida. Fins i tot si el mateix HVDC falla, la bateria encara pot subministrar energia a la càrrega per garantir una alimentació ininterrompuda. El sistema d'alimentació SAI té més enllaços intermedis que el sistema d'alimentació HVDC. La bateria HVDC està connectada directament a la barra de bus, eliminant la necessitat de l'enllaç inversor, i cada enllaç intermedi multinivell reduirà l'eficiència de conversió, donant lloc a un augment del consum d'energia.
4. Acrelsolucions per a solucions HVDC
El dispositiu de control de distribució d'energia DC de la sèrie AMC16Z d'Acrel és un dispositiu de mesura especialment dissenyat per a la gestió de l'energia del servidor del centre de dades. El dispositiu té un disseny compacte i pot controlar tots els paràmetres elèctrics, els interruptors d'entrada i sortida i l'estat del parallamps de A més B dues línies d'entrada i 192 línies de sortida en temps real. Els llindars d'alarma de tots els canals de mesura es poden configurar de manera independent. L'esdeveniment limitat activa immediatament l'alarma de so i llum del sistema, i es pot equipar amb un mòdul de detecció d'aïllament, que pot detectar l'estat d'aïllament de la barra colectora del sistema de CC i el circuit de branca per al control i la gestió en línia en temps real i aconseguir un alt grau. d'integració del bucle de monitorització en el volum de l'instrument tradicional.

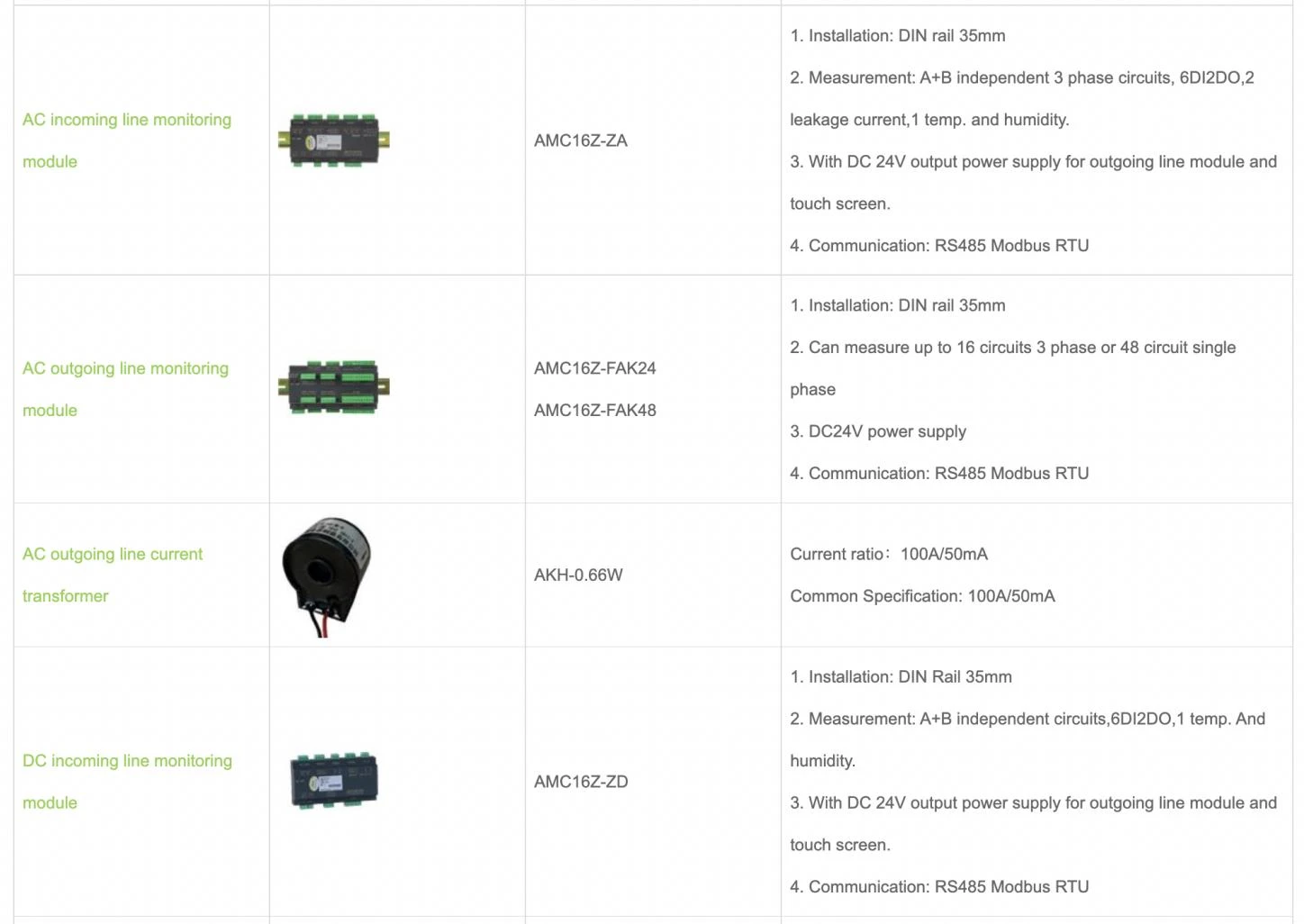

Producte Modula

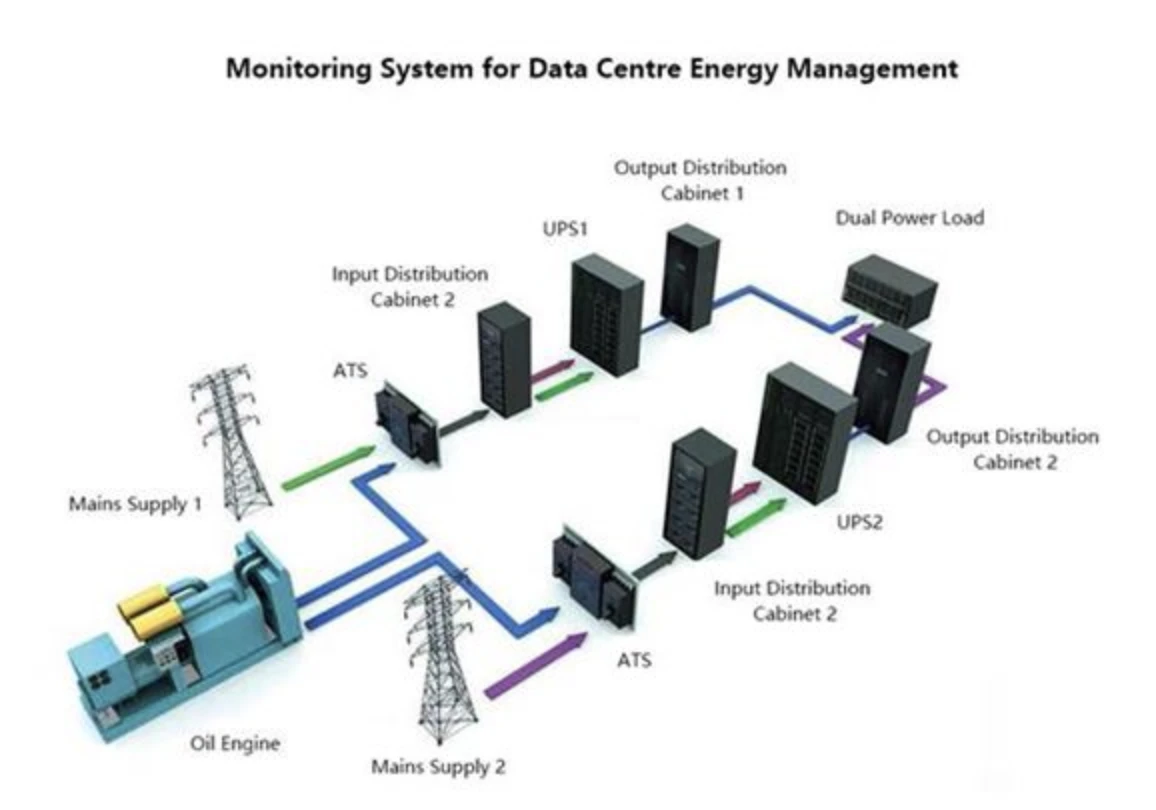

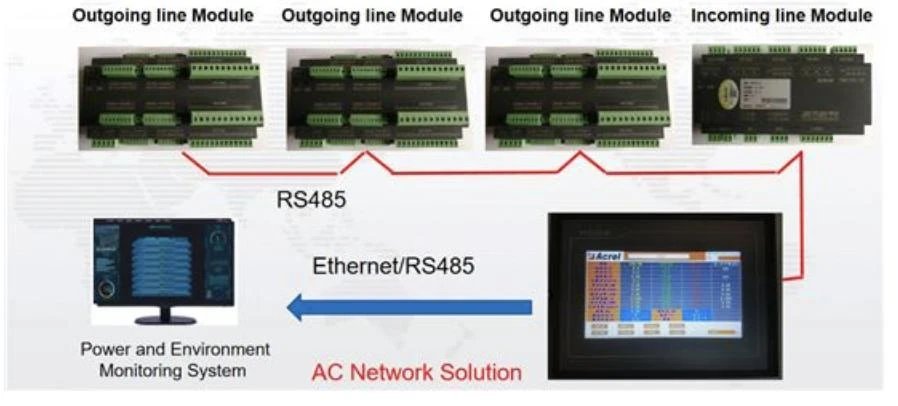

Diagrama de xarxa del sistema
5. Conclusió
Acrel ha realitzat una anàlisi exhaustiva de l'entorn intern i extern de la indústria del centre de dades durant molt de temps, ha realitzat anàlisis de punts calents de la indústria sobre polítiques nacionals i tendències de desenvolupament futures de la indústria, va predir la direcció de desenvolupament futura de la indústria i va millorar diversos solucions d'aplicació a la seva pròpia indústria. Necessitats del client, per satisfer les necessitats d'aplicació de diferents clients.
Per obtenir els detalls de la solució, consulteu l'enllaç següent:
https://www.acrel-global.com/info/precision-distribution-monitoring-solution-fo-62122046.html
