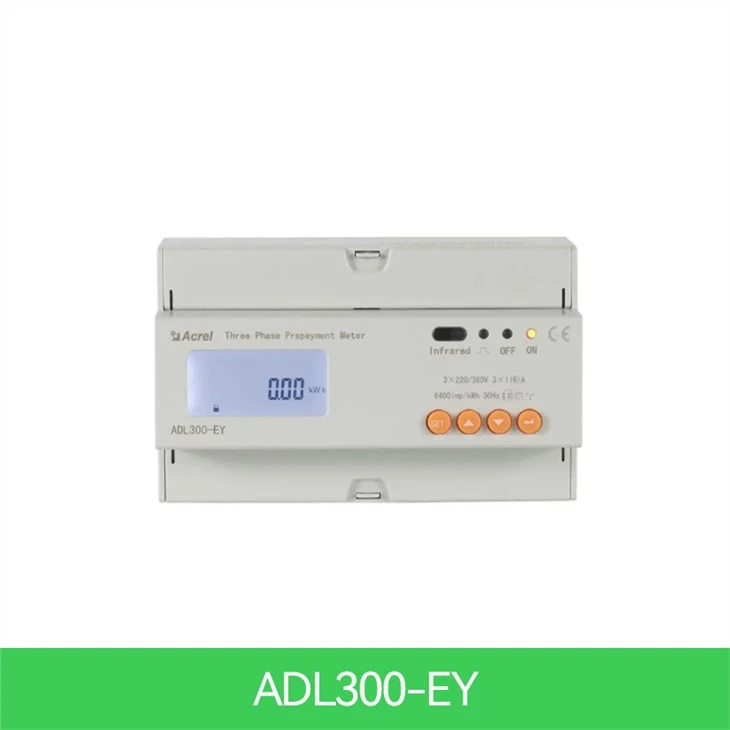

Comptador d'energia de prepagament trifàsic

● Mesura: {{0}}kWh de fase (Classe 0,5s), kVarh, Potència activa, Potència reactiva, corrent, tensió, etc.
● Tensió nominal: 3x380~456V AC i 45~65Hz (l'entrada de senyal de voltatge també servia com a font d'alimentació del comptador)
● Corrent nominal: 3x10(80)A AC (connexió directa); 3x1(6)A CA (connectat mitjançant TC)
● Comunicació: RS485 (MODBUS-RTU); infrarojos
● Control automàtic: relé de retenció integrat per al control d'encesa i apagat
● Tarifa múltiple i tarifa múltiple: 4 tarifes (preu unitari de pic, pic, vall i kWh pla)
● Model: ADL300-EY

Descripció

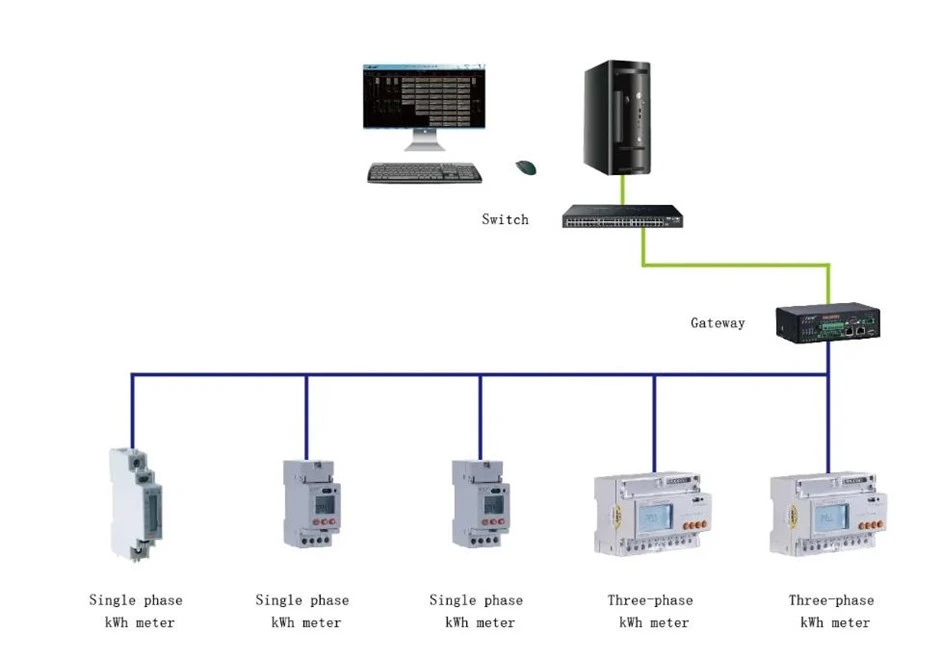

En aquests moments Acrel té tres comptadors d'energia de prepagament, comptadors de prepagament ADL100-EY monofàsics amb control d'introducció, comptadors de prepagament ADL300-EY trifàsics amb control d'introducció i comptadors d'energia de prepagament ADF400L. àmpliament utilitzat per calcular l'energia activa monofàsica i trifàsica respectivament a la freqüència de 50 Hz. El comptador té funcions de prepagament, control de càrrega i comunicació RS485, etc. Els comptadors interiors tenen un petit descans per adonar-se del corrent encès o apagat. Amb la plataforma Acrel IoT EMS es pot realitzar el control remot de la potència. Aquests comptadors compleixen els requisits tècnics relacionats dels mesuradors electrònics de potència als estàndards IEC62053-21, IEC62053-22.

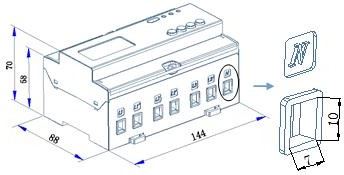

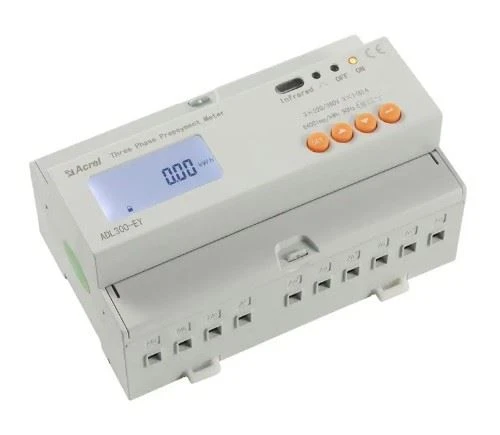

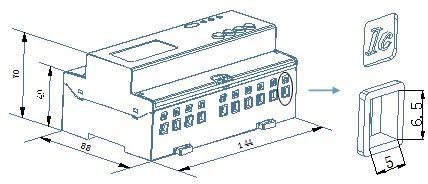

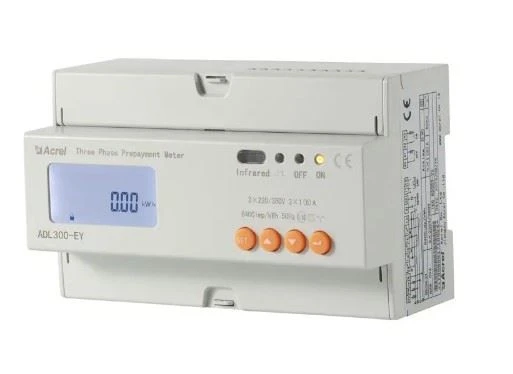

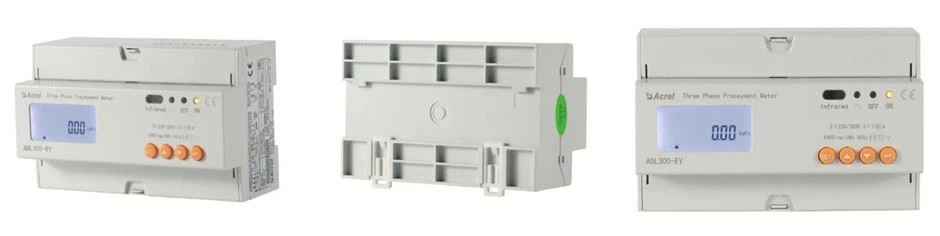

Aparença

Paràmetres

Paràmetre tècnic		ADL300-EY
Voltatge	Tensió de referència	3×220/380V
	Referència freqüència	50 Hz
	El consum	<4va(each>
Actual	Corrent d'entrada	1(6)A,10(80)A
	Corrent d'arrencada	Connecteu-vos directament: {{0}}.004 Ib, connecteu-vos mitjançant CT: 0.002In
	El consum	<4va (maximum="">
Mesurament rendiment	Precisió de mesurant	0.5s Classe
Precisió del rellotge		Error Menor o igual a 0,5 s/d
Pols actiu	Amplada del pols	80ms±20ms
Pols actiu	Pols constant	6400 imp/kWh, 400 imp/kWh
Comunicació	Interfície	RS485 (A més, B-)
	Mode de connexió	Conductors de parells trenats apantallats
	Protocol	MODBUS-RTU

Funció

Nom de la funció	Descripció de la funció		Funció proporcionar
	ADL300-EY	ADL100-EY
Mesura de kWh	kWh actius totals (positiu i negatiu en total)		■
Mesura de l'electricitat paràmetres	U,I,P,Q,S,PF,F		■
Modalitat de prepagament	Mitjançant la comunicació RS485 recàrrega prepagada, xifratge de dades		■
Control	Relé de subtensió d'alta capacitat integrat per aconseguir-ho control de càrrega on-off		■
Pantalla LCD	Pantalla LCD de secció de 8 bits		■
Comunicació	Interfície de comunicació: RS485, comunicació protocol: MODBUS-RTU		■
Multitarifa	4 tarifes, 14-interval de temps per dia		□F
