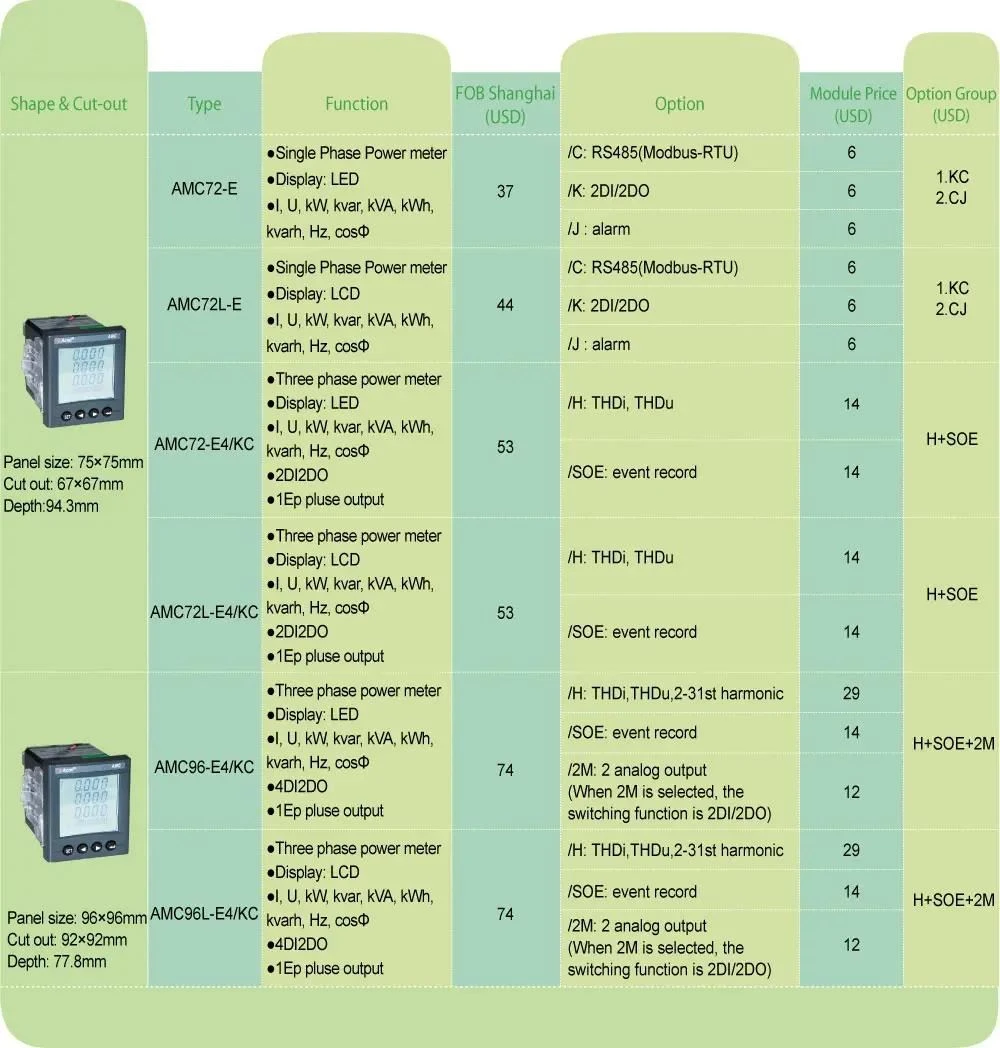

Descripció del producte

El mesurador de potència de CA trifàsic del panell Acrel AMC, dispositiu intel·ligent de recollida i monitorització d'energia és un comptador intel·ligent dissenyat per a les necessitats de control d'energia de sistemes d'alimentació, empreses industrials i mineres, serveis públics i edificis intel·ligents. Integra la mesura de paràmetres de potència (com ara el corrent monofàsic o trifàsic, la tensió i la potència activa). Potència, potència reactiva, potència aparent, freqüència, factor de potència) i gestió de control i avaluació de potència.

Al mateix temps, té una varietat de funcions d'interfície perifèrica perquè els usuaris puguin triar: amb la interfície de comunicació RS485, el protocol MODBUS-RTU pot satisfer les necessitats de gestió de la xarxa de comunicació; 4-20La sortida analògica mA pot correspondre a paràmetres elèctrics mesurats, complir els requisits d'interfície DCS; amb l'entrada de l'interruptor i la sortida del relé, es pot realitzar la funció de "senyal remot" i "control remot" de l'interruptor del interruptor.

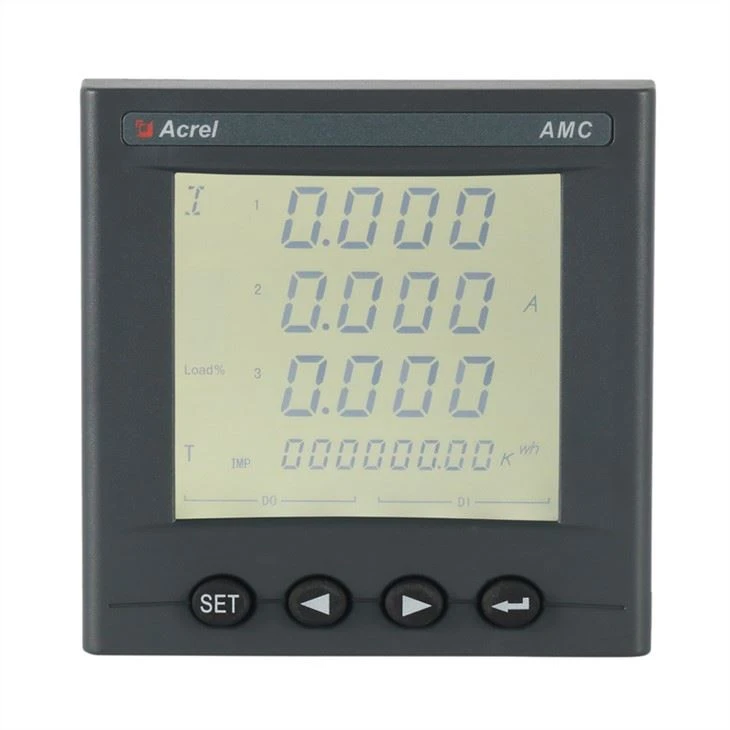

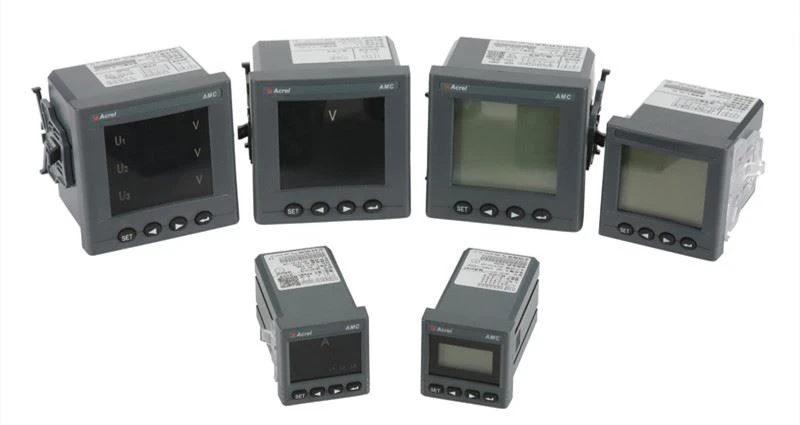

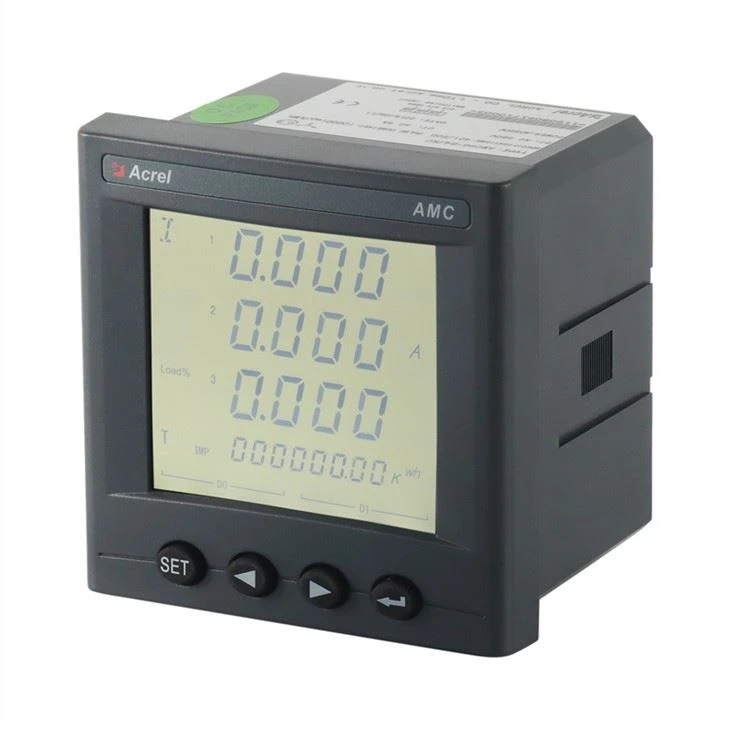

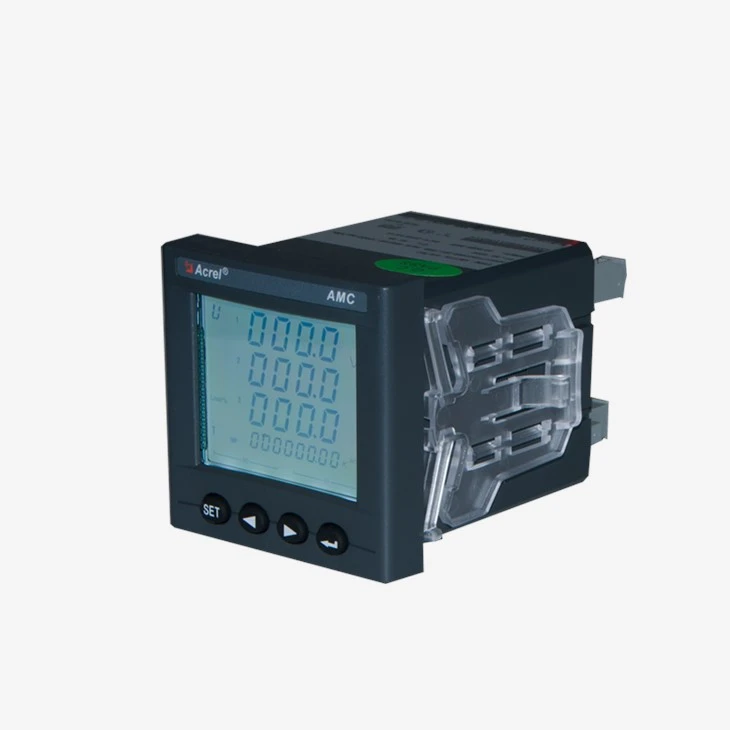

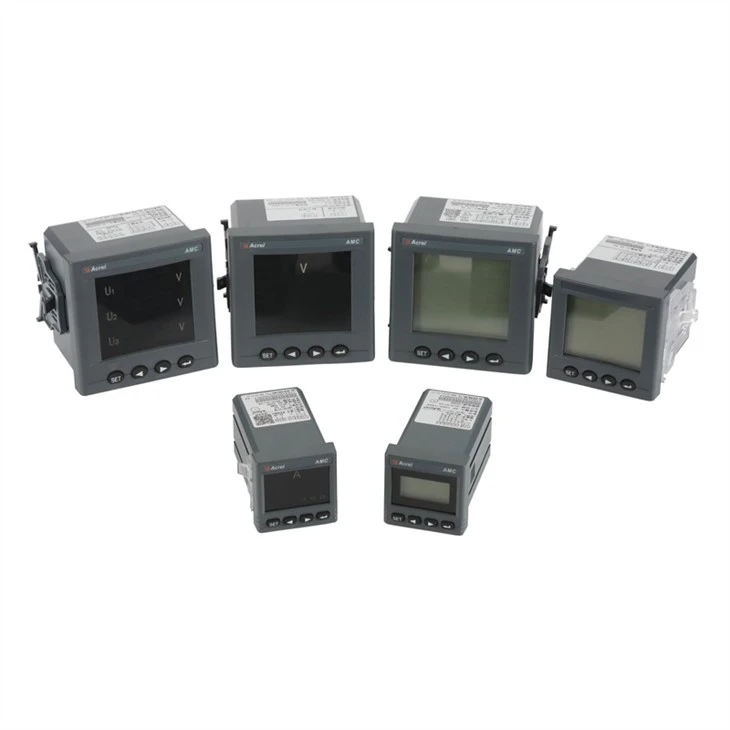

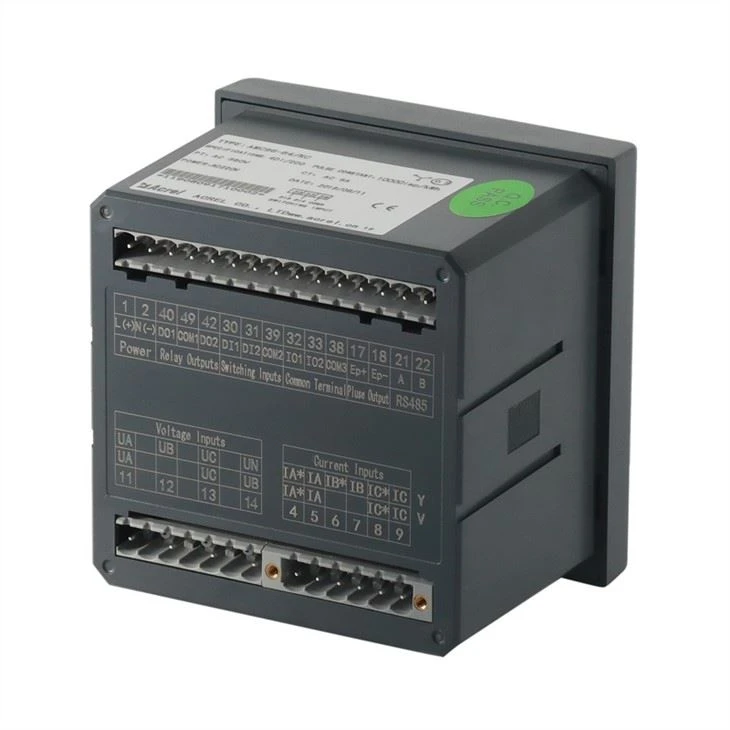

Aparença

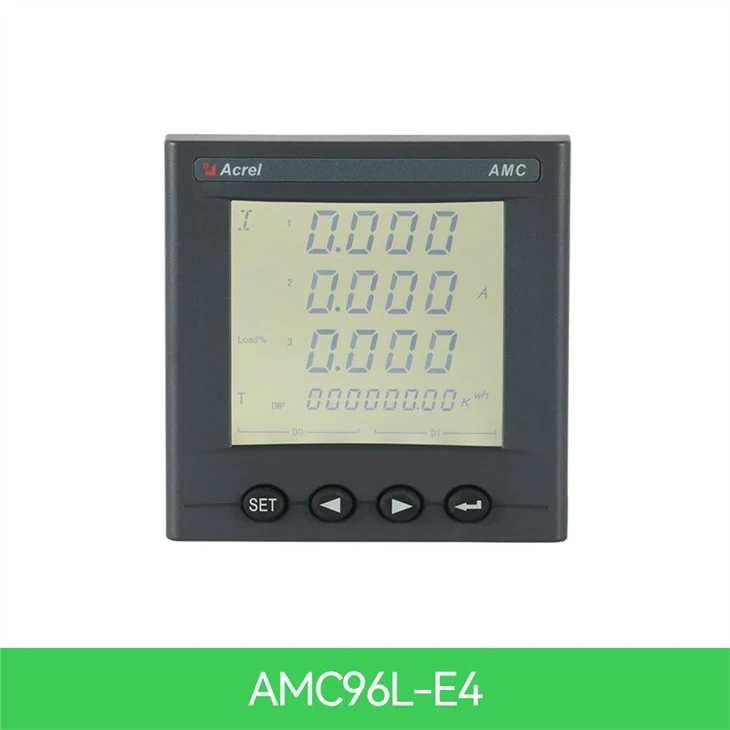

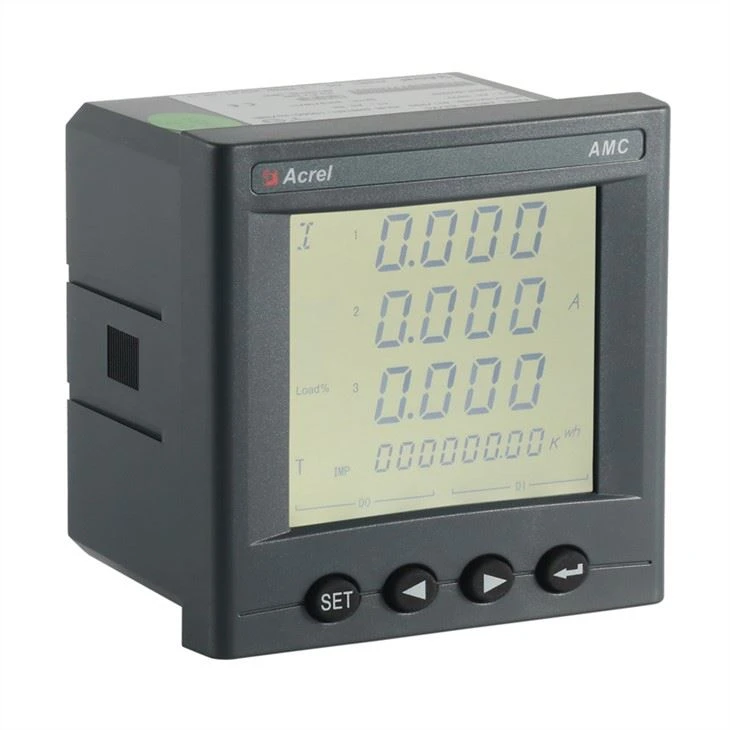

Interfície de pantalla LED/LCD d'alta brillantor, configuració de paràmetres i control mitjançant botons, ideals per a sistemes de control d'energia en temps real. Pot substituir directament els transmissors de potència convencionals i els instruments de mesura. Com a component d'adquisició frontal digital intel·ligent, l'instrument s'ha utilitzat àmpliament en diversos sistemes de control, sistemes SCADA i sistemes de gestió d'energia.

Paràmetres

Paràmetres tècnics			Valor
Entrada	Connexió		cable de 3-fase-3-, cable de 3-fase-4-
	Freqüència		45-65Hz
	Voltatge		Valoració: Trifàsic: CA 3 × 57,7 V/100 V (100 V), 3 × 220 V/380 V (400 V), 3 × 380 V/660 V (660 V) (només mida 96) Nota: el perfil 72 no és adequat per a aplicacions d'alta tensió
			Sobrecàrrega: puntuació de 1,2 vegades {continua): puntuació de 2 vegades durant 1 segon
			El consum d'energia:<>
	Actual		Valoració: AC IA,5A
			Sobrecàrrega: puntuació de 1,2 vegades (continua); puntuació de 10 vegades durant 1 segon
			El consum d'energia:<>
Sortida	Energia elèctrica		Mode de sortida: pols de fotoacoblador de col·lector obert
			Constante de pols: 10000imp/kWh (ajustable), vegeu el diagrama de cablejat per obtenir més informació;
	Comunicació		Port RS485, protocol Modbus -RTU, protocol DLT645 (versions 07 i 97), velocitat de transmissió 1200 ~ 38400
Funció	Entrada de commutació		Entrada de contacte sec, font d'alimentació integrada;
	Sortida de commutació		Mode de sortida: sortida de contacte normalment obert del relé
			Capacitat de contacte: AC 250V/3A, DC 30V/3A
	Sortida analògica		1-5V,4 - 20mA
Classe de precisió			Freqüència: {{0}}.05 Hz, corrent, tensió: 0.2 classe, potència reactiva: l .0class, energia elèctrica reactiva: l .0class, activa potència:{{0}}.5 classe, energia elèctrica activa: 0,5 classe,2-31è harmònic mesura: ± 1 per cent
Font d'alimentació			AC 85-265V DC 100V-350V	consum d'energia Menor o igual a 10VA
Seguretat	Tensió de resistència a la freqüència elèctrica		Entre font d'alimentació//Sortida de commutació// Entrada de corrent//Entrada de tensió i transmissió// Comunicació //Sortida de pols//entrada de commutació AC 2 kV 1min; Entre font d'alimentació, sortida de commutació, entrada de corrent, entrada de voltatge AC 2 kV 1min; Entre transmissió, comunicació, sortida de pols, entrada de commutació CA 1kV 1 min;
	Aïllament resistència		Input,Output end to machine enclosure >100MΩ
Medi ambient		Temperatura	treball: -25 grau ~ més emmagatzematge de 65 graus: -40 grau ~ més 80 graus
		Humitat	Menys o igual al 93 per cent d'HR Sense condensació
		Altitud	Menys o igual a 2500m

Descripció de la funció

Funció	Descripció de la funció	La funció proporciona
Mesura de kWh	kWh actius (positiu i negatiu)	■
	kWh reactiu (positiu i negatiu)	■
	A. B, C actiu positiu en fase dividida energia	■
Mesurament dels paràmetres elèctrics	U,I	■
Mesurament dels paràmetres elèctrics	P,Q,S,PF,F	■
Mesurament dels harmònics	2 ~ 31ST Tensió i corrent harmònic	£
Pantalla LCD	Pantalla LCD de secció de 12 bits, llum de fons	■
clau programació	4 claus per a la comunicació i el conjunt paràmetres	■
Sortida de pols	Sortida de pols activa	■
Analògic Sortida analògica	2DI2DO	■
Comunicació	Interfície de comunicació: RS485, Protocol de comunicació: MODBUS-RTU	■
SOE	Registre d'esdeveniments	£

( ■ dins de £ opcional )

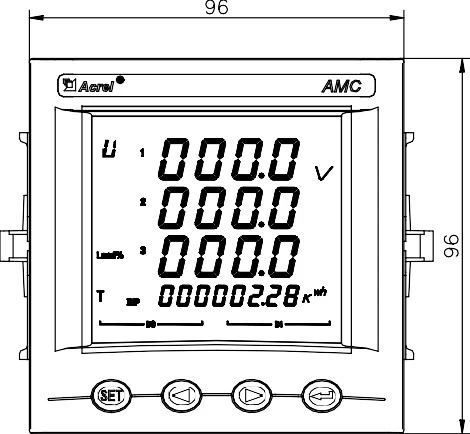

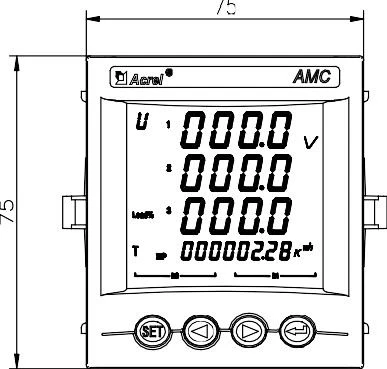

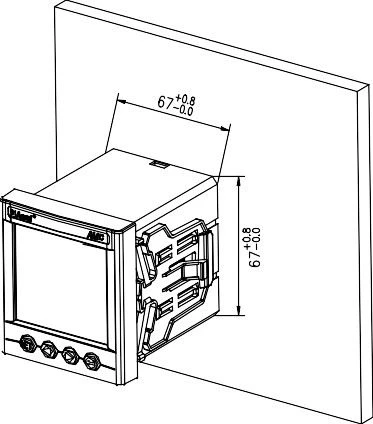

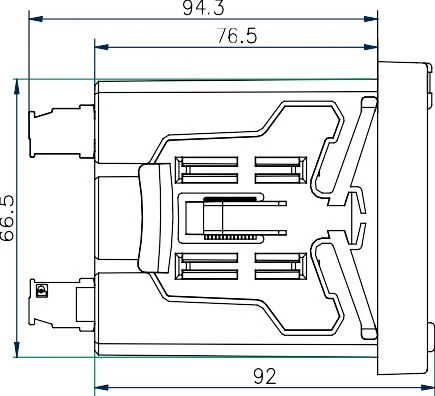

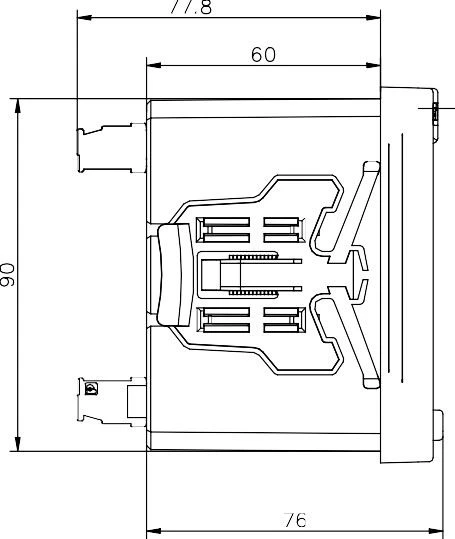

Dimensions

Esquema	mida de la placa frontal		mida de l'habitatge			mida del retall
Esquema	amplada	alçada	amplada	alçada	profunditat	amplada	alçada
72 quadrats	75	75	66.5	66.5	94.3	67	67
96 quadrats	96	96	90	90	77.8	92	92
