Monitor de temperatura multicanal

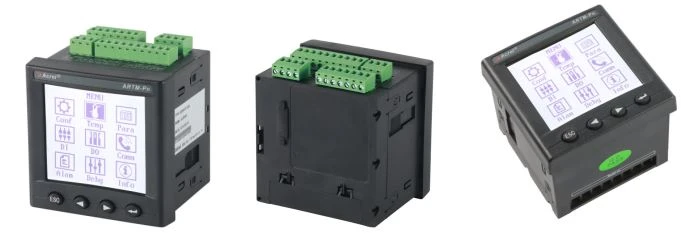

L'equip de mesura de la temperatura sense fils ARTM-Pn s'ha desenvolupat d'acord amb l'especificació per a equips de mesura de temperatura sense fils, NB / T 42086-2016. És adequat per a commutador interior de 3-35 kV, incloent commutador incorporat, commutador de carro de mà, commutador fix i commutador de xarxa de bucle.

També és adequat per a commutador de baixa tensió de 0,4 kV, com ara commutador fix i commutador de calaixos. Els sensors de temperatura sense fils es poden instal·lar en qualsevol punt de calefacció de switchgear, el dispositiu utilitza la tecnologia de transmissió de dades sense fils per a la transmissió en temps real de dades de temperatura monitoritzades i mostra aquestes dades a ARTM-Pn localment. A més, es pot fer en xarxa a través del port RS485 per a la monitorització intel·ligent remota.

Elements		Trets
Sensor		ATE100, ATE200, ATE300B, ATE300, ATE400
Entrada valorada	Mode de cablejat	3P3L or3P4L
	Voltatge	100V
	Actual	5A
	Freqüència	50Hz
Qualificació de precisió	Voltatge de corrent、	0,5 classe
	Potència activa	0,5 classe
	Potència reactiva	0,5 classe
	Energia	0,5 classe
Font d'alimentació		AC85 ~ 265V, DC100 ~ 300V
Consum d'energia		8W
Comunicació	Protocol	Modbus-RTU
	Taxa de baud (bps)	2400、4800、9600、19200
Entorn	Temperatura	-10 °C ~ 55 °C
	Humitat	≤95%
	Pressió atmosfèrica	86kPa ~ 106kPa
MTBF		≥50000 h

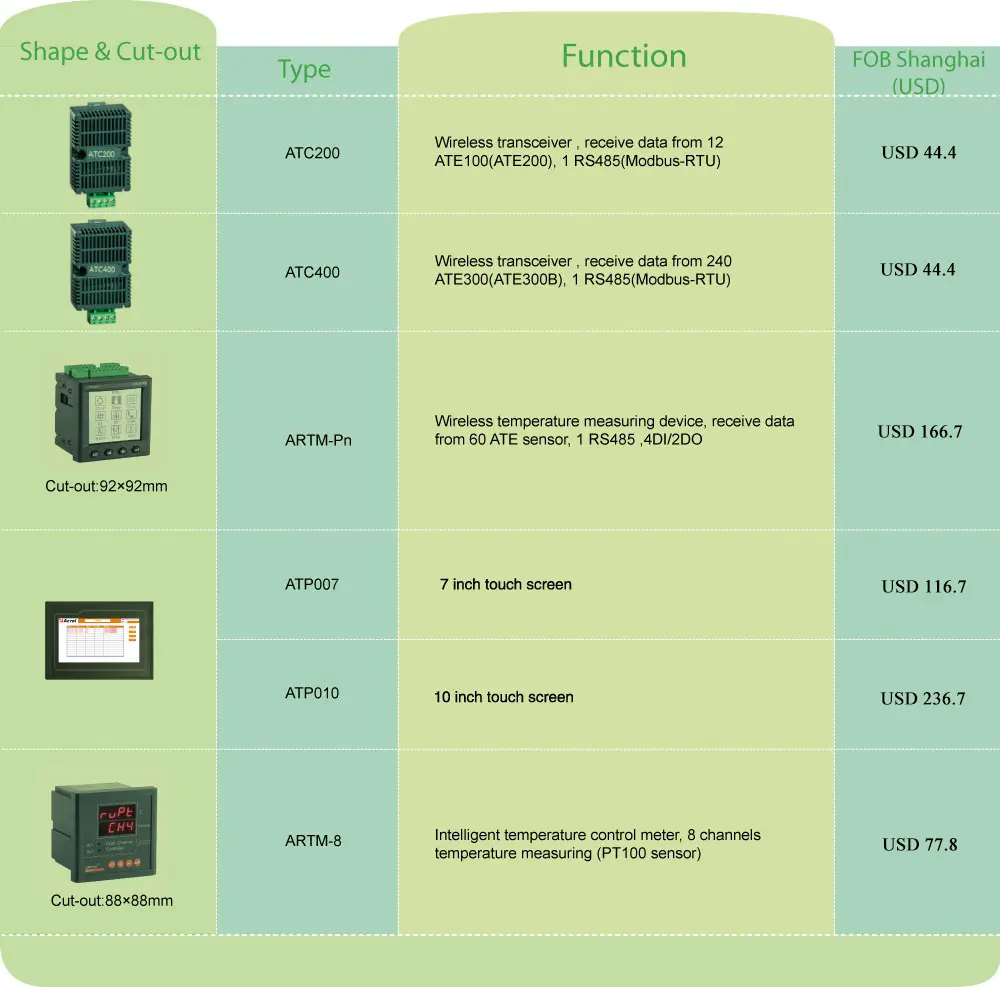

	Sensor de temperatura sense filS ATE400 Mesura de temperatura sense fils; 240 punts; 1 RS485 comunicació en sèrie, Modbus-RTU; 2 relés d'alarma; Adaptació de la font d'alimentació amb AC/DC 220V, AC/DC110V Instal·lació de Din Rail
UnSensor de temperatura sense fils TE200 Mesura de temperatura sense fils; Mesura de 60 punts; 1 RS485 comunicació en sèrie, Modbus-RTU; La font d'alimentació s'adapta amb DC24V.

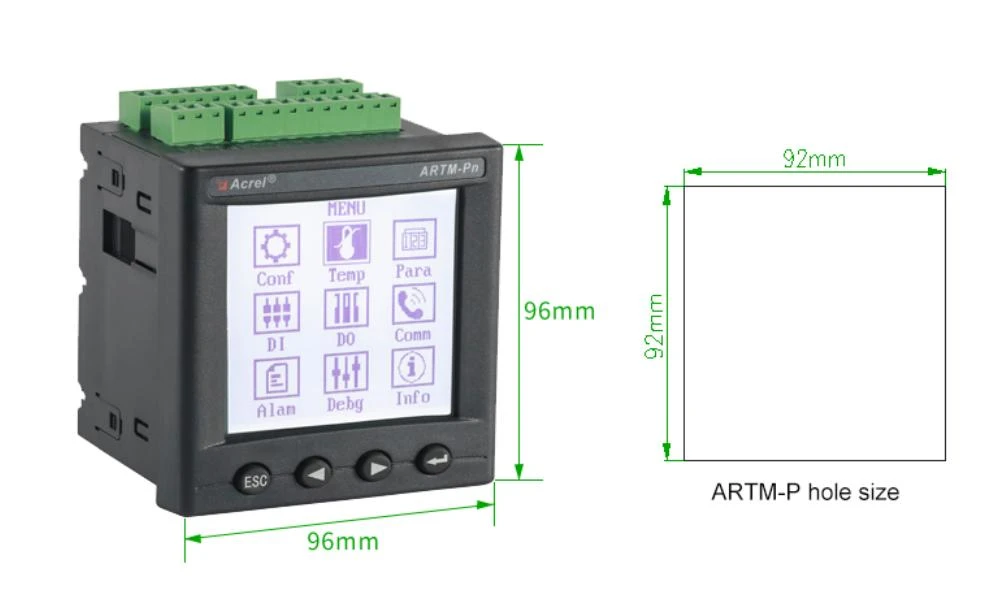

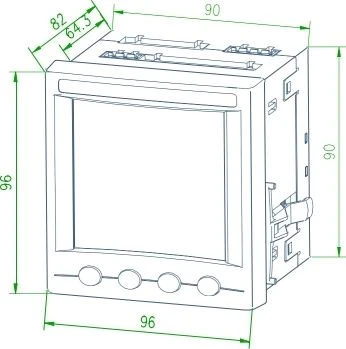

96*96*39mm (L*W*H)

Font d'alimentació de 2 vies d'entrada digital de 4 vies

Mesura de temperatura sense fils RS485 Solució típica de comunicació

1)

2)

3)

El dispositiu de mesura de temperatura en línia de contacte elèctric de la sèrie ARTM es compon d'un sensor de mesura de temperatura sense fils i un terminal de recepció / visualització. Totes les dades de temperatura es poden pujar al sistema de mesura de temperatura sense fils per realitzar el seguiment exhaustiu dels contactes elèctrics en el procés de transformació i distribució.

El gabinet d'entrada principal de baixa tensió està equipat amb 6 punts; el gabinet de condensadors està equipat amb 3 punts; el gabinet de sortida està equipat amb 3 punts per a cada circuit.
