Visió general

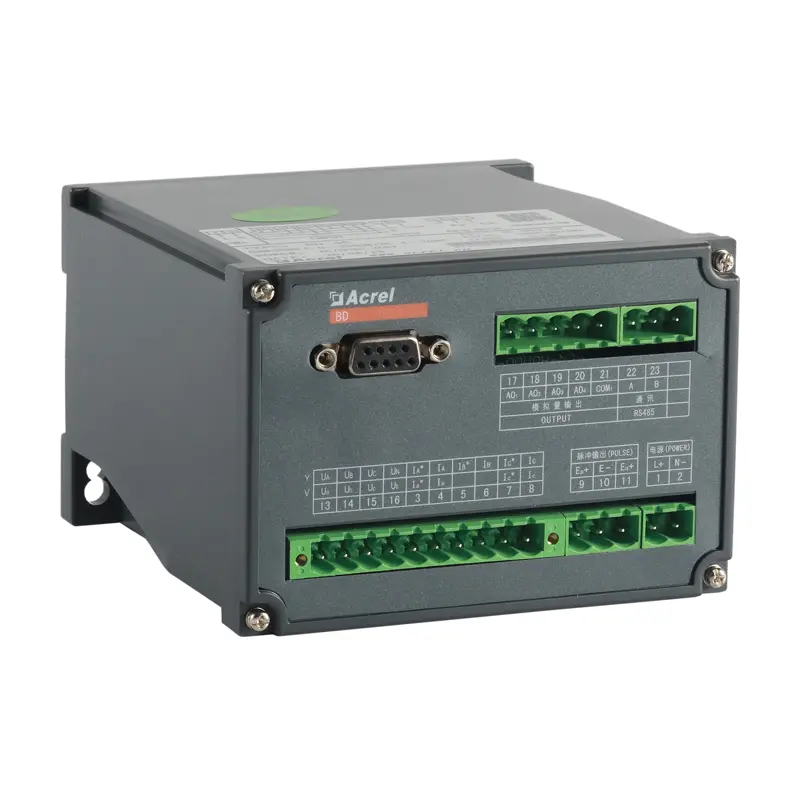

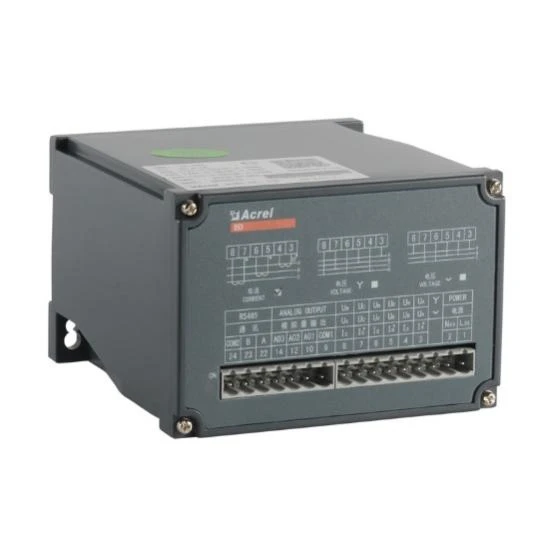

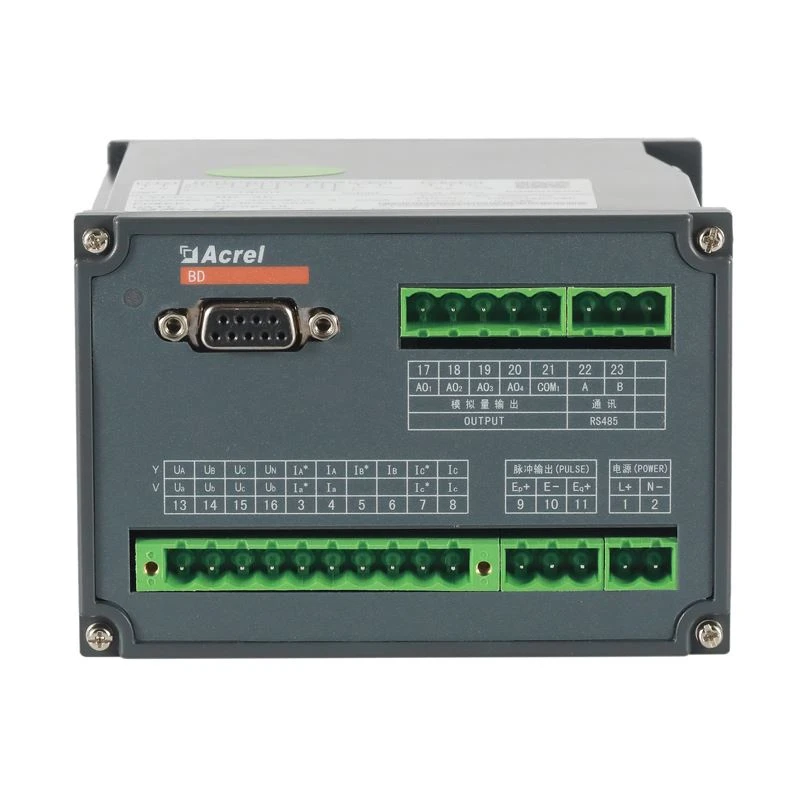

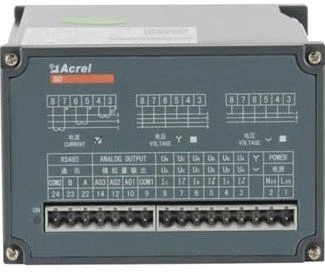

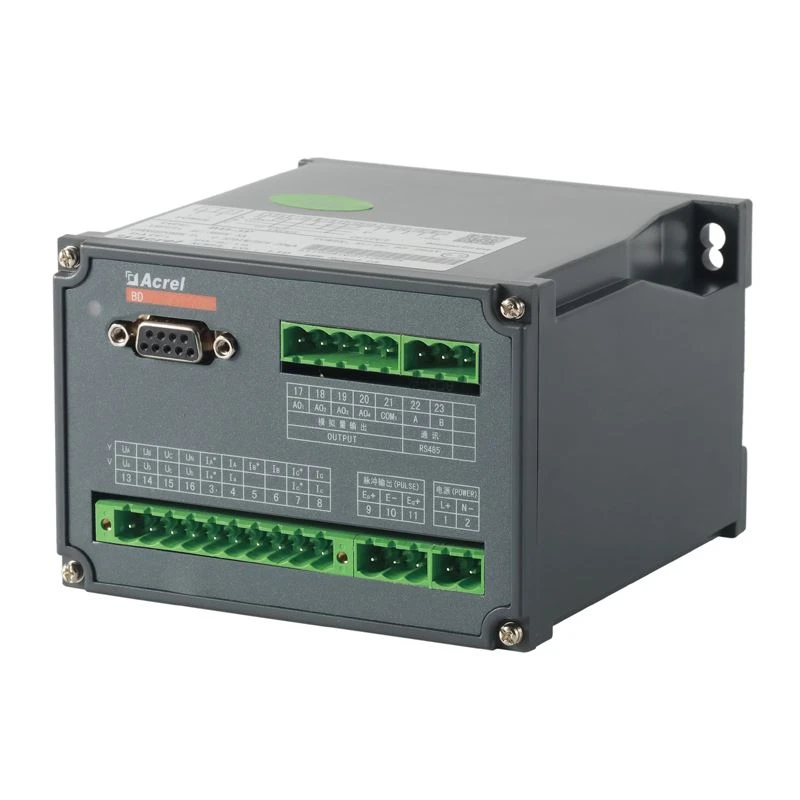

Els transmissors elèctrics Acrel BD Series són un dispositiu que pot aïllar i transmetre paràmetres elèctrics. Aquest transductor de freqüència de potència de la sèrie BD-3P pot mesurar la potència activa, la potència reactiva; 1,2 vegades de sobrecàrrega de valor nominal; Totes les 0-5V/0-10V/0-20mA/4-20mA DC es poden triar com a sortida analògica.

Funció

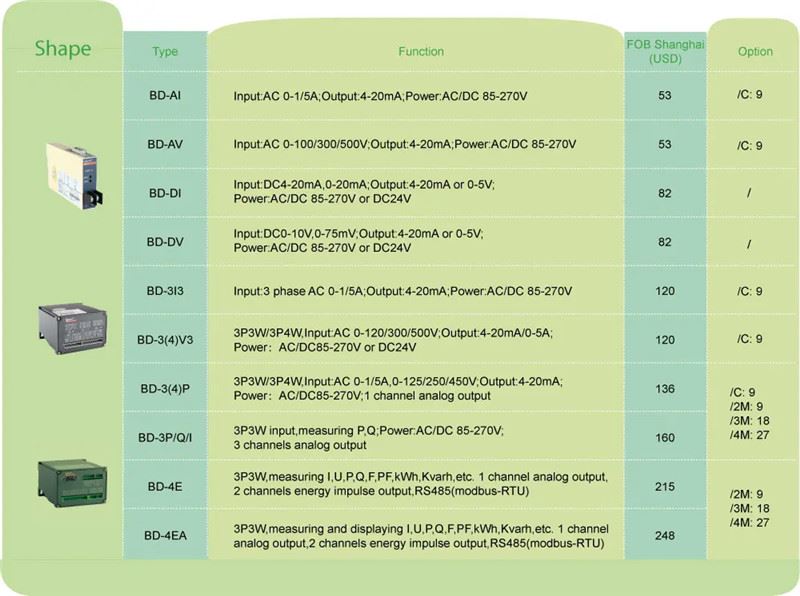

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)Pàg BD-3(4)P	BD-3(4)E

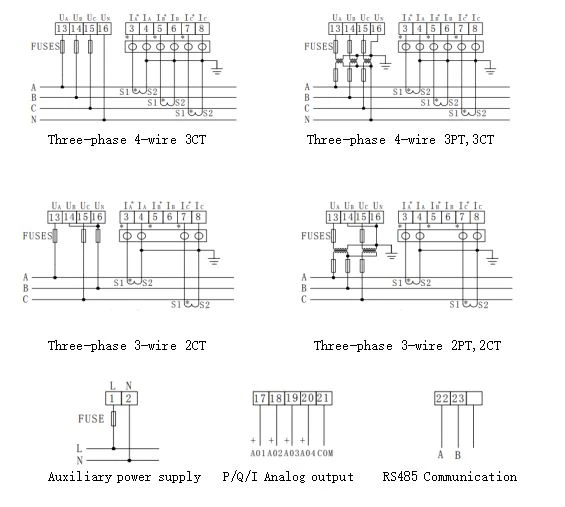

Fase i cablejat	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Entrada	Voltatge	LL directe	Fins a 480 V AC
		LN directe	Fins a 276 V AC
		Amb PT extern	○	○	○	○	○
	Actual	Directe	Fins a 5A AC
	Actual	Amb TAC extern	○	○	○	○	○
Sortida	Valor normal	DC:4-20mA,0-20mA, 0-5V, 0-10V, etc.
	Resistència de càrrega	Sortida de corrent Menor o igual a 600Ω Sortida de tensió superior o igual a 1000Ω
	Contingut Ripple	<0.5% peak="">
Mesurament	Voltatge	□	—	—	□
	Actual		—	—	□	□	□
	Potència activa/reactiva	—	—	—	—	□	□
	Poder aparent	—	—		—	□	□
	Factor de potència	—	—	R	—	□
	Freqüència					□	□
Mesuració d'energia	±KWh	—	—	—	—	—	○
Classe de precisió	0,5 per cent
Comunicació	Interfície: RS485 Protocol: Modbus-RTU			—
Sortida analògica	DC 0-5V,0-10V,0-20mA,4-20mA
Sortida de pols

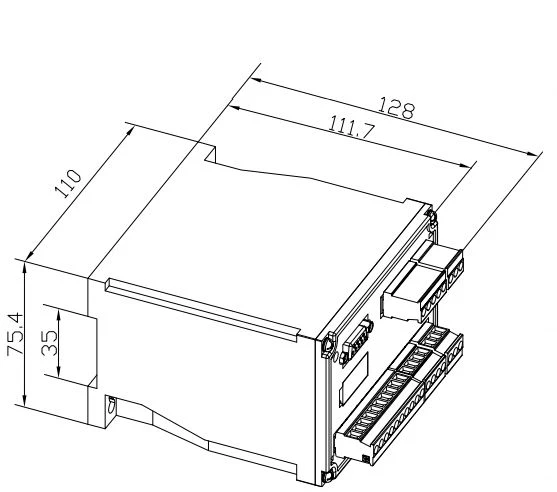

Dimensions (mm)	Habitatge (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Potència Auxiliar		85-265V CA/CC, 24 V CC, 48 V CC
Temperatura	Funcionament	-10 a 55 graus
Temperatura	Emmagatzematge	-25 a 70 graus
Humitat		Fins al 95 per cent, sense condensació
Instal·lació		(Riel) DIN35 fixació al cubicle amb cargols
Normes		GB/T 13850
