Descripció del producte
 El transformador de corrent de mesura Acrel té un rang de mesura de corrent primari de 5-3000A, el nivell de precisió de la classe 0,2 o la classe 0,5, transforma un alt valor de corrent a 5A o 1 A, dedicat a la mesura industrial, i es pot utilitzar juntament amb un mesurador d'energia elèctrica de facturació, i el mesurament és precís i fiable. |
El nostre transformador de mesura actual utilitzava un disseny de flip, un aspecte bonic i un cablejat convenient. El material de coberta capgirat seleccionat de policarbonat transparent pot veure clarament el cablejat del plom secundari. El tipus de forat de combinació circular es pot utilitzar com a senyal de corrent de CA per passar a través dels components de configuració de la barra de cable i autobús i s'utilitza generalment en combinació amb instruments de mesura elèctrics.

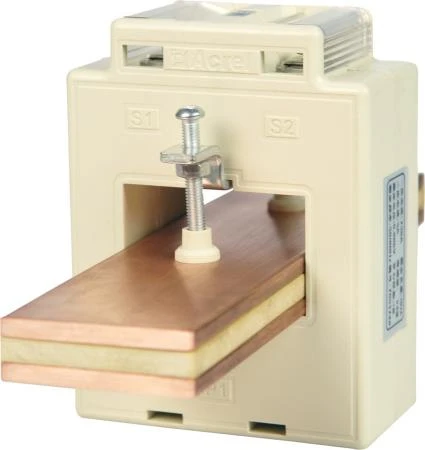

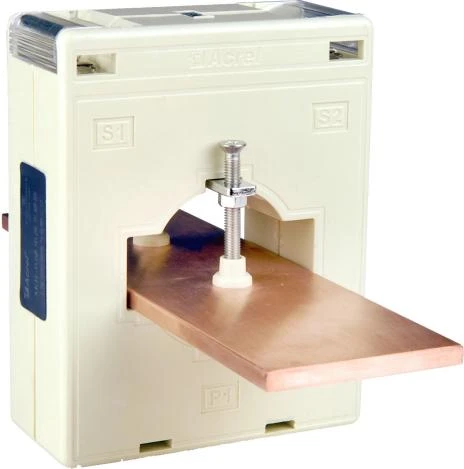

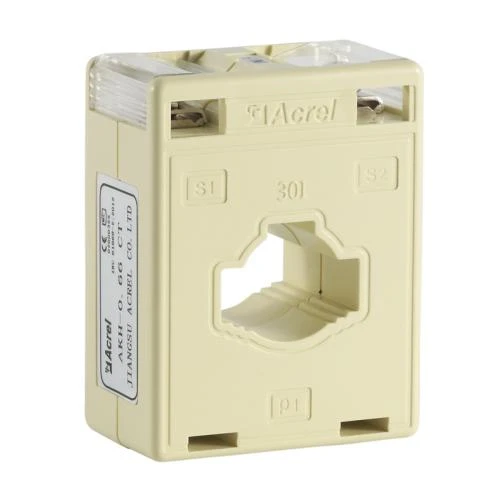

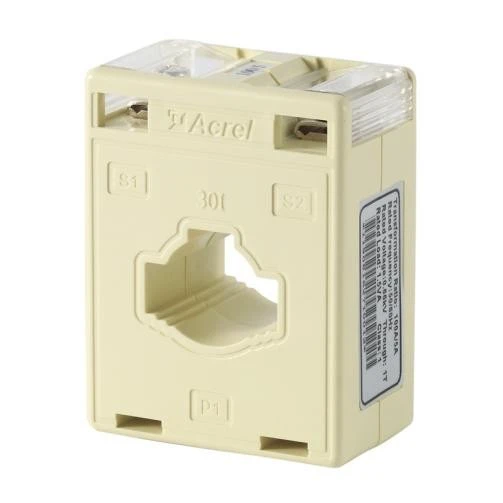

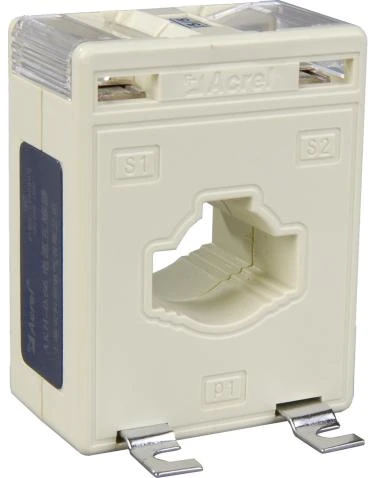

Aspecte
 |  |
Paràmetres
Ràtio | Classe i càrrega (VA/Ω) | Converteix | Tipus de barra de bus(mm)/QTY | Dia.(mm) | |||
0.2 | 0.5 | 1 | |||||
20h | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
10. | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Dimensions
Mida(mm) Moda | Dimensions | Mida del forat | Mida de la instal·lació | |||||
W | H | D | un | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |
Aquests transformadors de corrent certificats per CE permeten que un sol cable, múltiples cables o una sola barra de bus passin per l'obertura del CT.
Utilitza l'entorn
● Tensió de treball nominal AC 0.66kV (equivalent a AC0.69kV, GB156-2003)
● Freqüència nominal 50-60Hz
● Temperatura ambient -30 °C ~ 70 ° C
● Altitud ≤3000m
● Freqüència de potència suportar tensió 3000V / 1min 50Hz
● S'utilitza en llocs on no hi ha pluja o neu directa, no hi ha contaminació greu i vibracions greus
 |  |  |

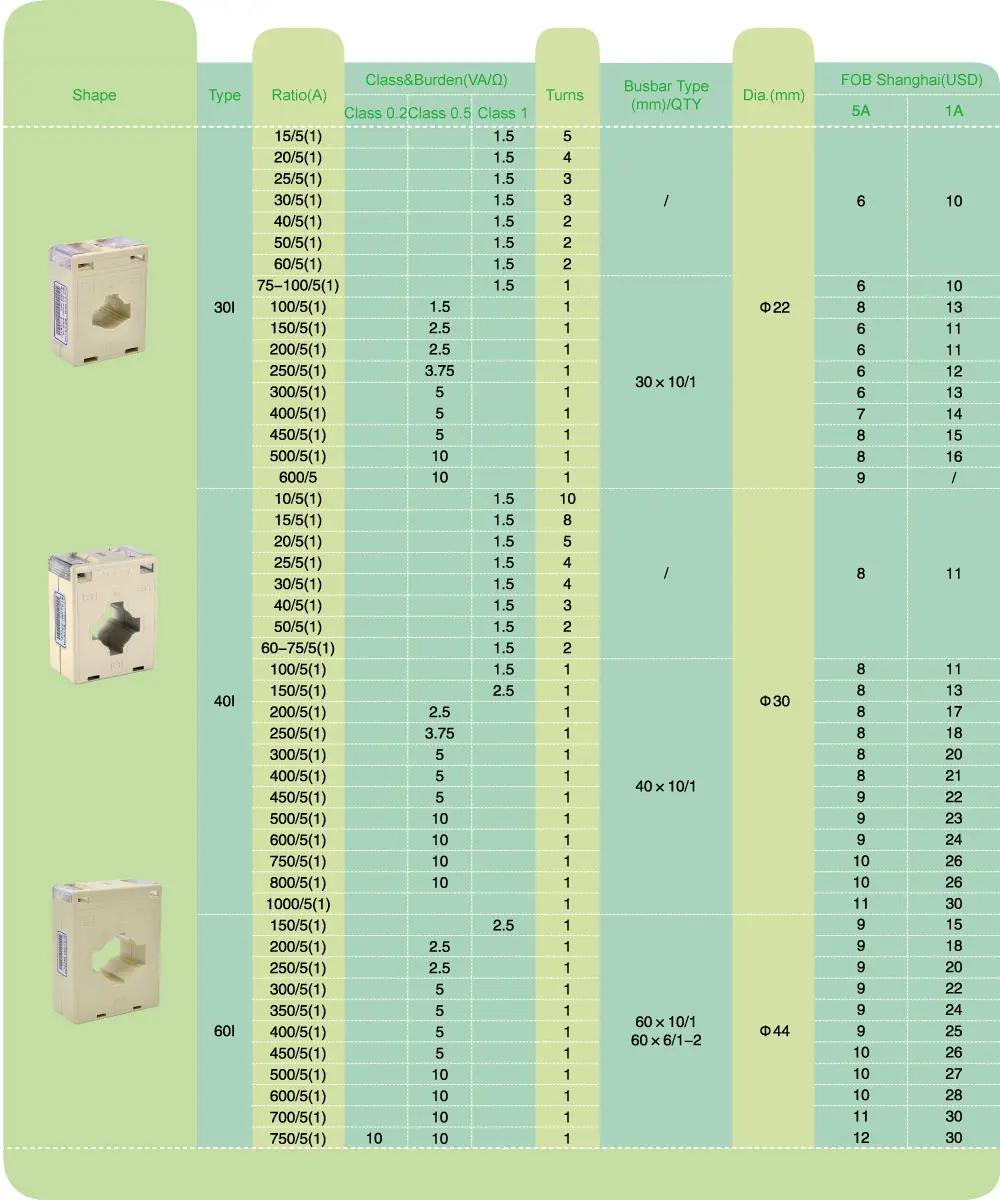

Cita
