Visió general

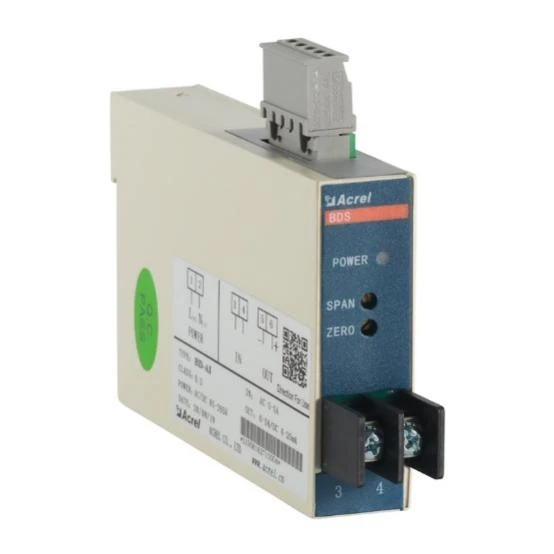

Els transmissors elèctrics de la sèrie BD són un dispositiu que pot aïllar i transmetre paràmetres elèctrics, com ara el corrent, la tensió, la freqüència, la potència, el factor de potència, en un senyal analògic de CC lineal o un senyal digital. Compleix els requisits de l'estàndard nacional GB/T13850-1998, IEC-688.

Funció

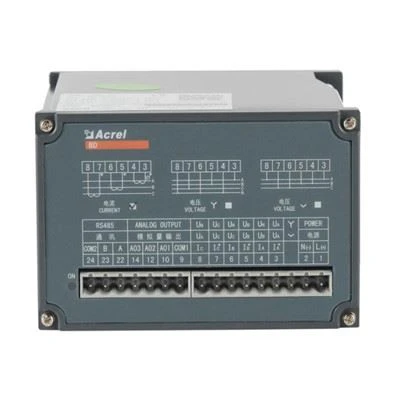

			BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)Pàg BD-3(4)P	BD-3(4)E
Fase i cablejat		1P2W	√	√	√	√	√	√
		3P3W	—	—	√	√	√	√
		3P4W	—	—	√	√	√	√
Entrada	Voltatge	Voltatge	Fins a 480 V AC
		LN directe	Fins a 276 V AC
		Amb PT extern	√	√	√	√	√	√
	Actual	Directe	Fins a 5A AC
	Actual	Amb TAC extern	√	√	√	√	√	√
Sortida		Valor normal	DC:4-20mA,0-20mA, 0-5V, 0-10V, etc.
		Resistència de càrrega	Sortida de corrent Menor o igual a 600Ω Sortida de tensió superior o igual a 1000Ω
		Contingut Ripple	<0.5% peak="">
Mesurament		Voltatge	□	—	—	□
		Actual	□	—	—	□	□	□
		Potència activa/reactiva	—	—	—	—	□	□
		Poder aparent	—	—	—	—	□	□
		Factor de potència	—	—	√	—	□	□
		Freqüència		√			□	□
Mesuració d'energia		±KWh	—	—	—	—	—	√
Classe de precisió		0,5 per cent
Comunicació		Interfície: RS485 Protocol: Modbus-RTU	□	□	—	□	□	□
Sortida analògica		DC 0-5V,0-10V,0-20mA,4-20mA
Sortida de pols
Dimensions (mm)		Habitatge (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Potència Auxiliar			85-265V CA/CC, 24 V CC, 48 V CC
Temperatura		Funcionament	-10 a 55 graus
Temperatura		Emmagatzematge	-25 a 70 graus
Humitat			Fins al 95 per cent, sense condensació
Instal·lació			(Riel) DIN35 fixació al cubicle amb cargols
Normes			GB/T 13850
