Descripció de la producció

Els sensors de corrent hall s'utilitzen principalment per aïllar i convertir AC, DC, pols i altres senyals complexos. Després que el control del senyal dels senyals actuals es converteixi d'acord amb la Teoria de l'Efecte Hall, poden ser adquirits directament per AD, DSP, PLC, instruments secundaris i altres dispositius.

Els sensors de corrent hall són àmpliament aplicables per a l'adquisició i retroalimentació en el monitoratge actual, aplicació de bateria, inversor, gestió d'energia solar, gabinet de corrent continu, accionament de motor de CORRENT CONTINU, galvanoplàstia, soldadura, convertidor de freqüència, sistemes de control servo S S S.S. Compten amb una resposta ràpida, una àmplia gamma de mesures, alta precisió, forta capacitat de sobrecàrrega, bona linealitat i excel·lent rendiment anti-interferència.

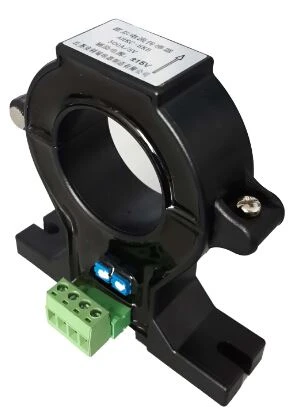

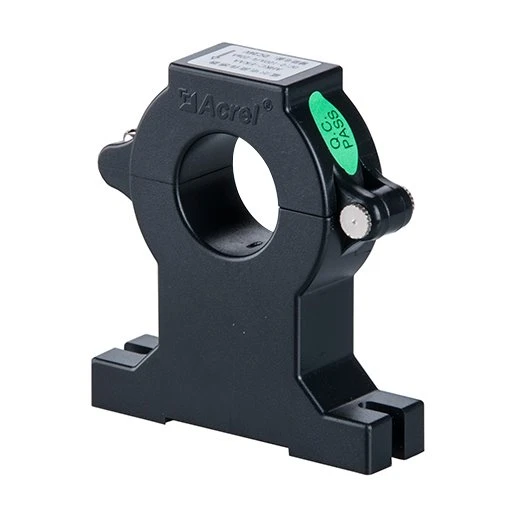

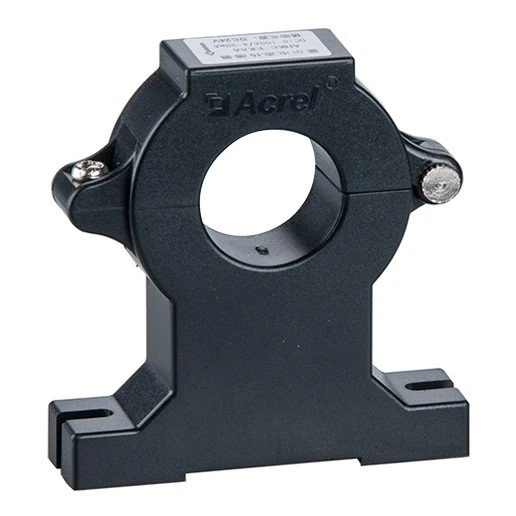

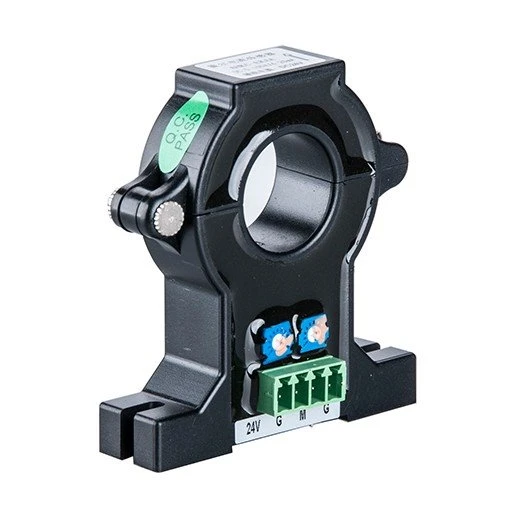

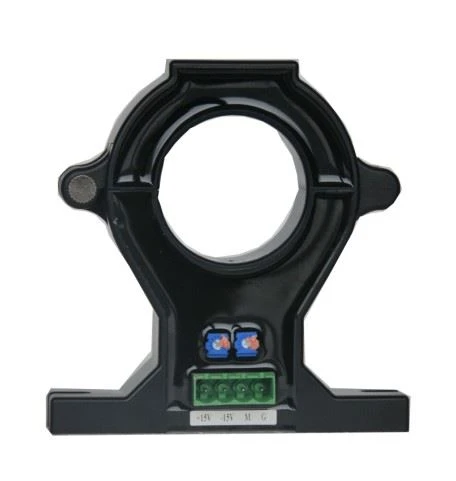

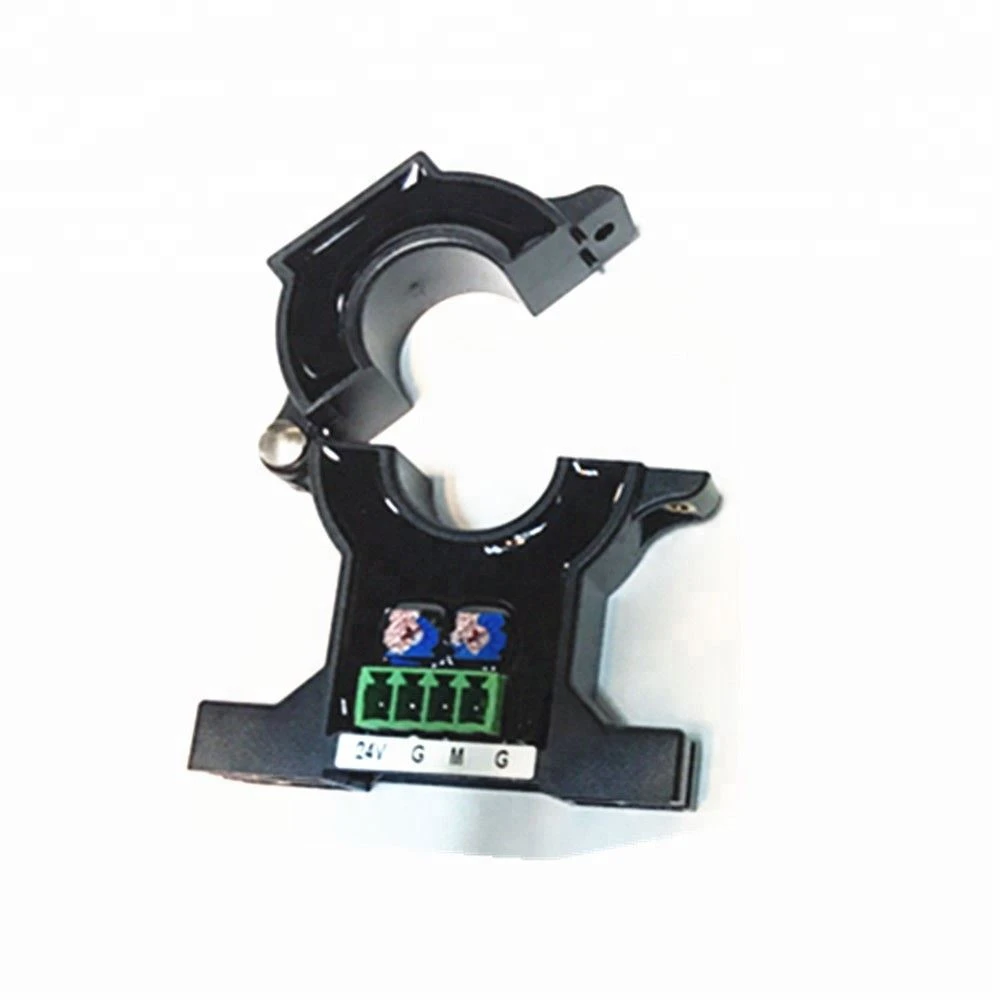

Aspecte

Paràmetres

Paràmetres tècnics			Dades
			Divideix/tanca el bucle obert	Hall (veritable RMS)
Sortida	Valor nominal		Tensió: ±5V / ±4V	Actual: 4-20mA
	Tensió de desplaçament zero (corrent)		Tensió: ±20mV	Actual:±0.05mA
	Deriva de tensió de desplaçament (corrent)		Tensió: ≤±1.0mV / ° C	Actual:±0.04mA/ °C
	Linealitat		≤0,2% FS
Tensió de potència			DC±15V	DC 24V
Ample			0-20kHz
Temps de resposta			≤5	≤1ms
Força dielèctrica			2500VAC admissible entre entrada / sortida i font d'alimentació a la freqüència de potència
Classe de precisió			1.0
Condicions ambientals		Temperatura	Temperatura de funcionament: -25 ° C - + 70 ° C; temperatura d'emmagatzematge: -40 °C-+85 °C
		Humitat	≤95%RH, sense rosada, sense gas agressiu
		Altitud	≤3500m

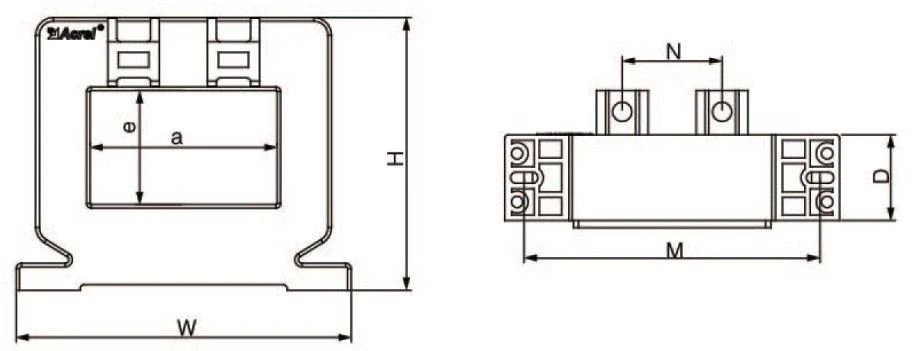

Dimensió

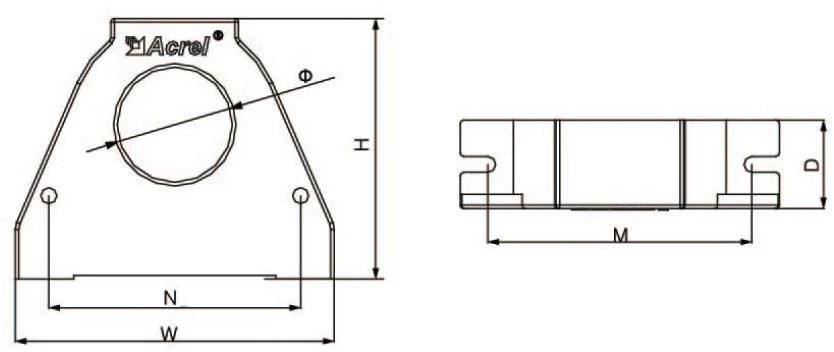

Fig.1	Fig.2

Especificació de la mida	Mida de l'esquema			A través de la mida			Mida del muntatge		Xifra
Especificació de la mida	W	H	D	un	e	Φ	M	N	Xifra
AHKC-EKA	60	64	16	/	/	20	47	/	Fig.1
AHKC-EKAA	60	64	16	/	/	20	47	/	Fig.1
AHKC-EKDA	60	64	16	/	/	20	47	/	Fig.1
AHKC-EKB	100	102	24	/	/	40	80	/	Fig.1
AHKC-EKBA	100	102	24	/	/	40	80	/	Fig.1
AHKC- EKBDA	100	102	24	/	/	40	80	/	Fig.1
AHKC-K	127	63	25	64	16	/	/	30	Fig.2
AHKC-KAA	127	63	25	64	16	/	/	30	Fig.2
AHKC-KDA	127	63	25	64	16	/	/	30	Fig.2
AHKC-H	149	79	25	82	32	/	/	46	Fig.2
AHKC-KA	176	95.5	29	104	36	/	/	60	Fig.2
AHKC-HB	204	111.5	29	132	52	/	/	48 × 2	Fig.2

Relació actual

Especificació	Actual valorat	Alimentació	Sortida nominal	Obertura de mesura (mm)	Grau de precisió
AHKC-EKA	0~(20-500)A	±15V	5V	φ 20	1
AHKC-EKAA	DC 0~(50-500)A	12V/24V	4 ~ 20mA	φ 20	1
AHKC- EKDA	CA 0 ~(50-500)A	12V/24V	4 ~ 20mA	φ 20	1
AHKC-EKB	0~(200-1000)A	±15V	5V	φ 40	1
AHKC- EKBA	DC 0~(200- 1000)A	12V/24V	4 ~ 20mA	φ 40	1

AHKC- EKBDA	CA 0 ~(200~ 1000)A	12V/24V	4 ~ 20mA	φ 40	1
AHKC-K	0 ~(400-2000)A	±15V	5V	64×16	1
AHKC- KAA	DC 0~(400- 2000)A	12V/24V	4 ~ 20mA	64×16	1
AHKC- KDA	CA 0 ~(400- 2000)A	12V/24V	4 ~ 20mA	64×16	1
AHKC-H	0 ~(500-3000)A	±15V	5V	82×32	1
AHKC-KA	0 ~(500-5000)A	±15V	5V	104×36	1
AHKC-HB	0 ~(2000-20000)A	±15V	5V	132×52	1

Nota: El corrent no etiquetat nominal indica que el corrent d'entrada AC i DC es pot mesurar, especifiqueu-ho en fer la comanda.

Sensor de corrent de la sala tancada

Fig.1

Fig.2

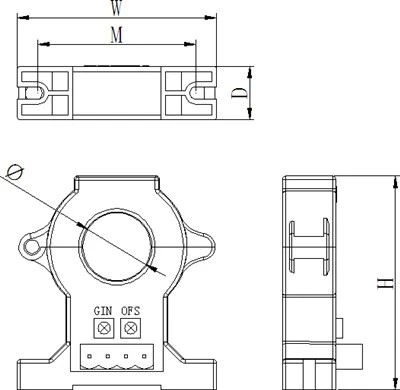

Especificació de la mida	Mida de l'esquema(mm)			A través de la mida(mm)			Muntatge mida(mm)		Xifra
Especificació de la mida	W	H	D	un	e	Φ	M	N	Xifra
AHKC-E	53	72	16	/	/	21	47	/	Fig.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Fig.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-F	74	57	22	43	13	/	/	22	Fig.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Fig.2
BARRET AHKC	94	76.5	24	52.5	32	/	83	28	Fig.2

Relació actual

Especificació	Actual valorat	Alimentació	Sortida nominal	Obertura de mesura (mm)	Precisió
AHKC-E	0~(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0~(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0~(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0~(50-500)A	12V/15V/24 V	4 ~ 20mA	20.5*10.5	1
AHKC-F	0~(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0~(200-1500)A	±15V	5V	52*15	1
BARRET AHKC	0 ~(400-2000)A	±15V	5V	52*32	1
