Descripció
Insulation Fault Locator és un producte avançat desenvolupat per la nostra empresa per a sistemes de distribució d'energia informàtica en ocasions industrials com ara mines, fàbriques de vidre, forns elèctrics, equips de prova, vaixells, plantes metal·lúrgiques, plantes químiques, llocs amb perill d'explosió, centres informàtics i emergències. fonts d'alimentació. El sistema és ric en funcions, com ara el control de la resistència d'aïllament, l'avís d'error d'aïllament, l'alarma d'error d'aïllament, la gravació d'esdeveniments, la configuració de paràmetres, la xarxa de comunicació, etc. Quan es produeix una fallada a terra al sistema, també pot alarmar a temps i localitzar amb precisió el circuit específic on s'ha produït la falla, per tal de recordar al personal rellevant que resolgui la falla a temps.

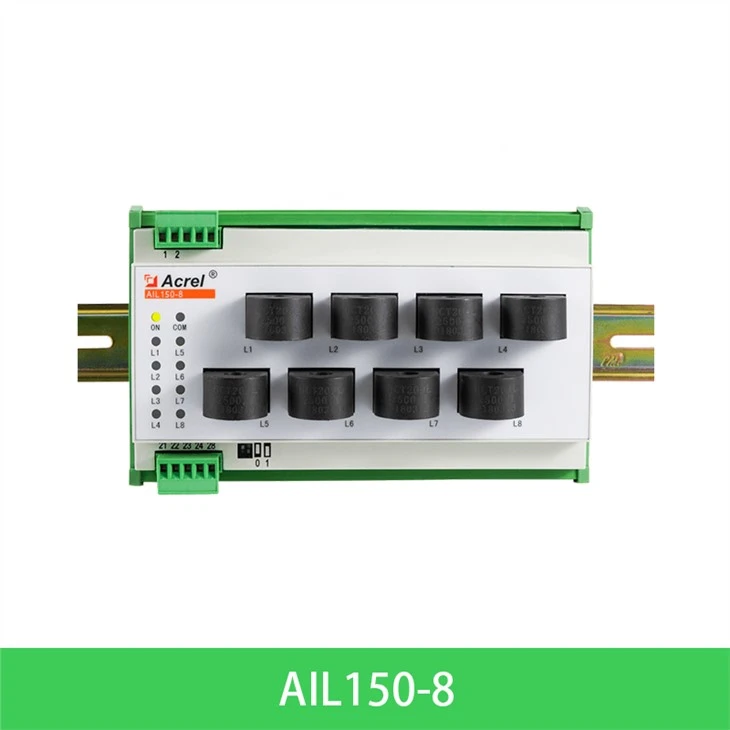

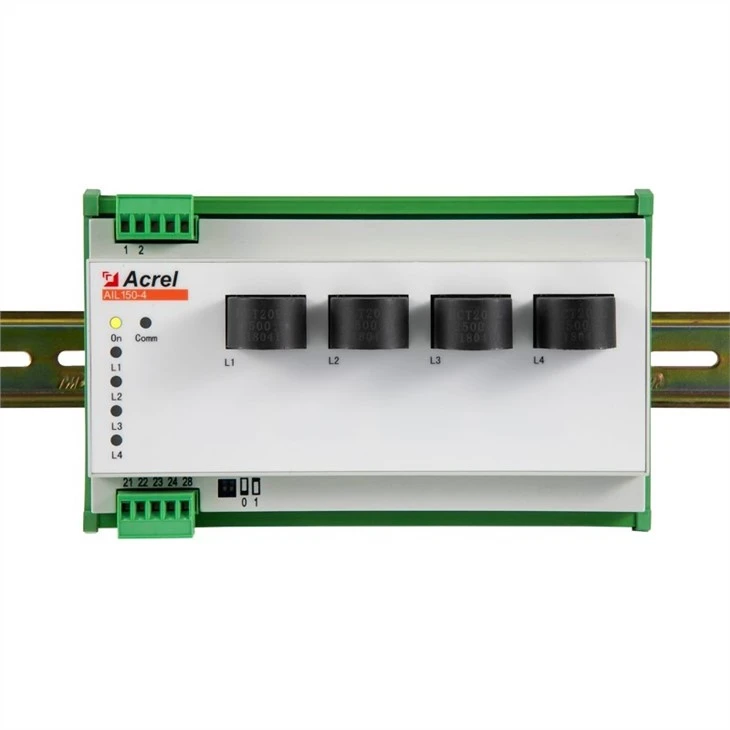

ElAIL150El localitzador de fallades d'aïllament de sèrie s'utilitza amb elAIM-M200Monitor d'aïllament i elASG150Generador de senyals de prova. S'utilitza per detectar el senyal injectat al sistema pel generador de senyals de prova ASG150 i localitzar amb precisió el circuit on es troba la falla d'aïllament.
1
Alta precisió
Incertesa relativa=30 per cent
2
Multicircuit
Localització d'errors perCircuits 4, 6 i 8
3
Temps de resposta ràpid
Temps de resposta Menor o igual a 5S
4
Comunicació
Utilitzeu la comunicació CAN
Paràmetre
Tensió nominal | ALI150-4/8 | |
Potència Auxiliar | Voltatge | DC24V (± 25 per cent) |
Consum energètic | Menys o igual a 2VA | |
Sistema monitoritzat | Tensió nominal | 0~242 V CA |
Freqüència | 45 ~ 60 Hz | |
Senyals de localització | Tensió de localització | DC24V (± 25 per cent) |
Localització actual | Menys o igual a 2VA | |
Localització de la falla | Canals màxims | 4/8 |
Temps de resposta | <5s | |
Comunicacions | Autobús | LLAUNA |
Protocol | Protocol personalitzat |

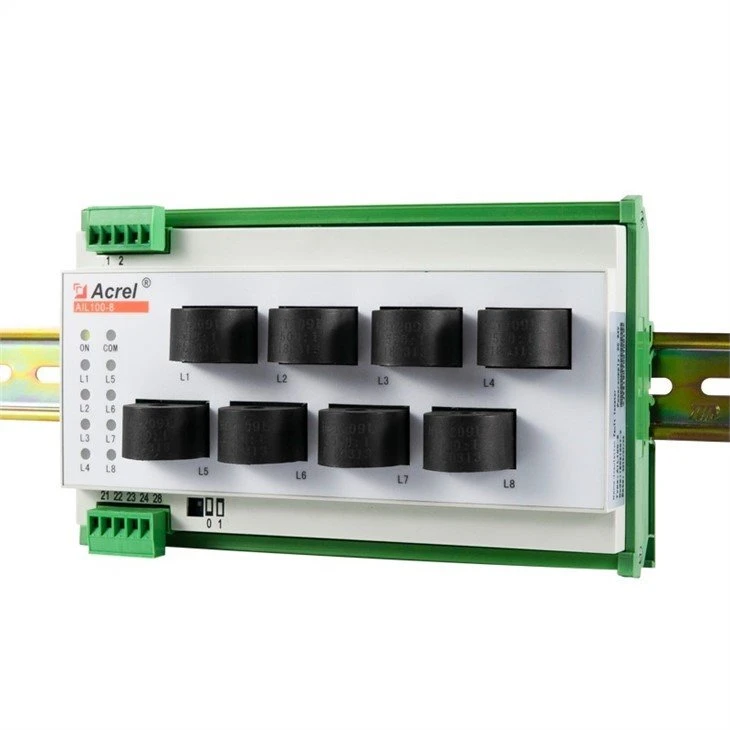

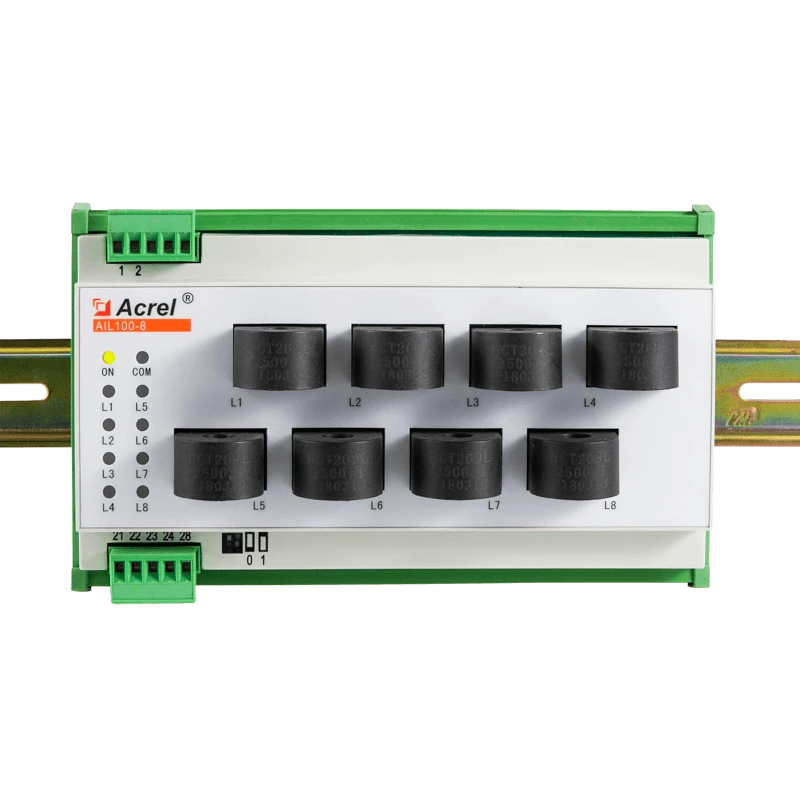

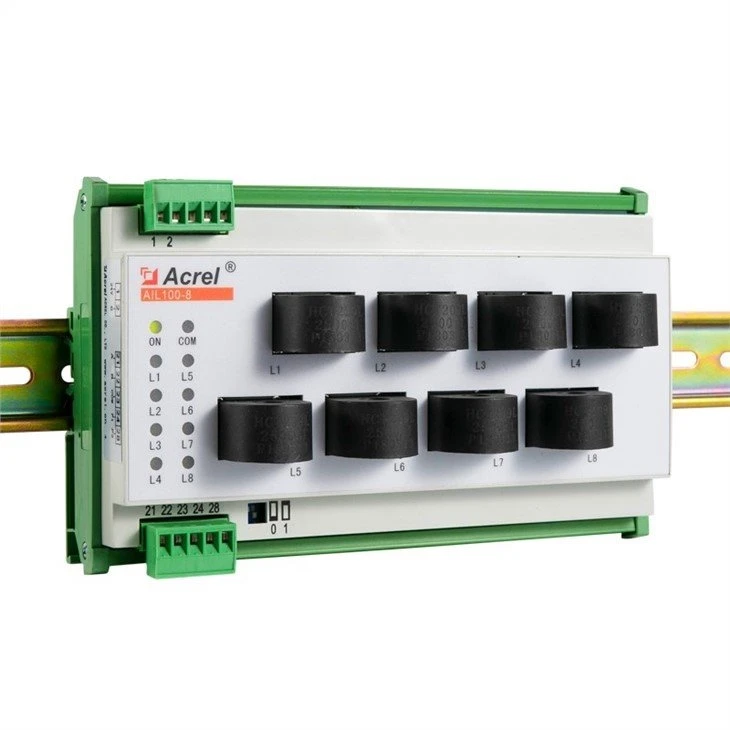

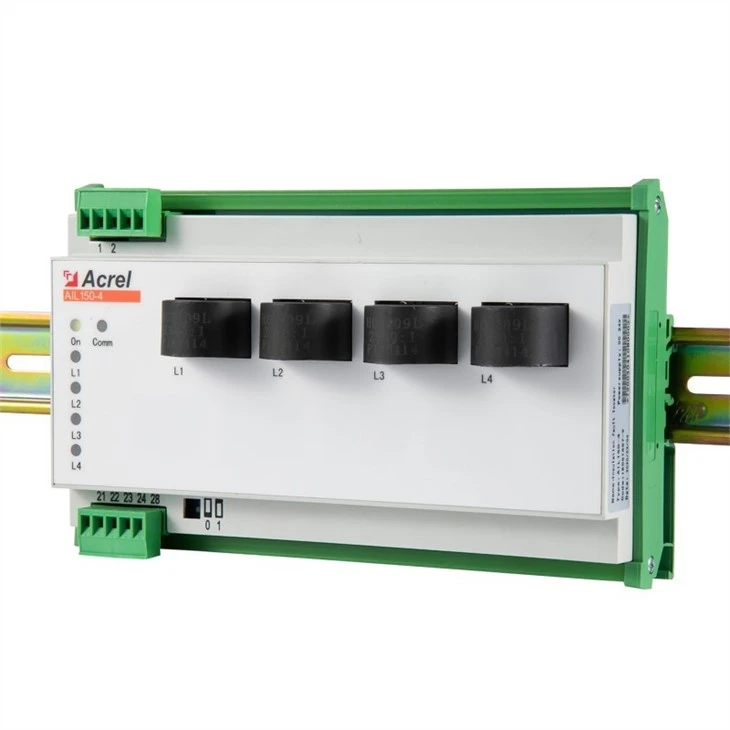

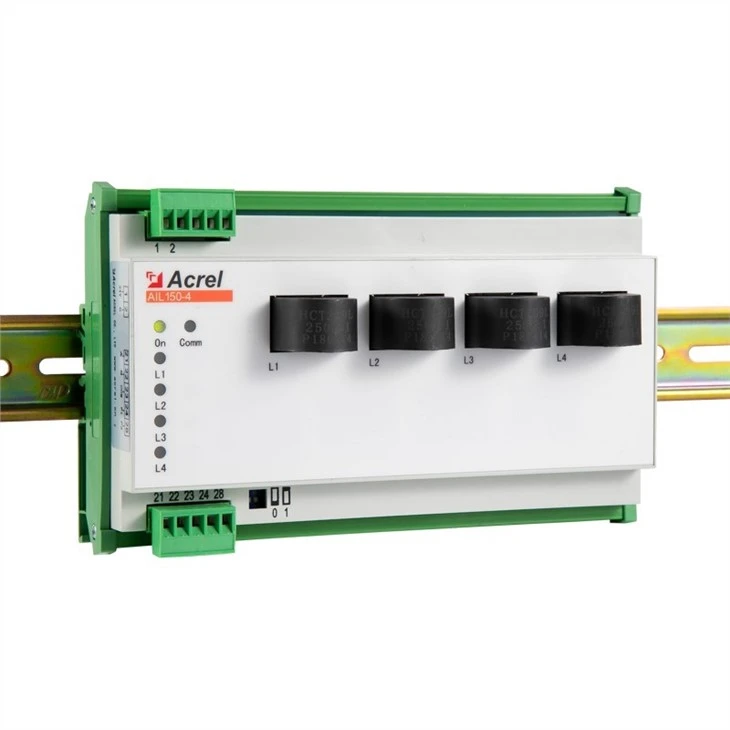

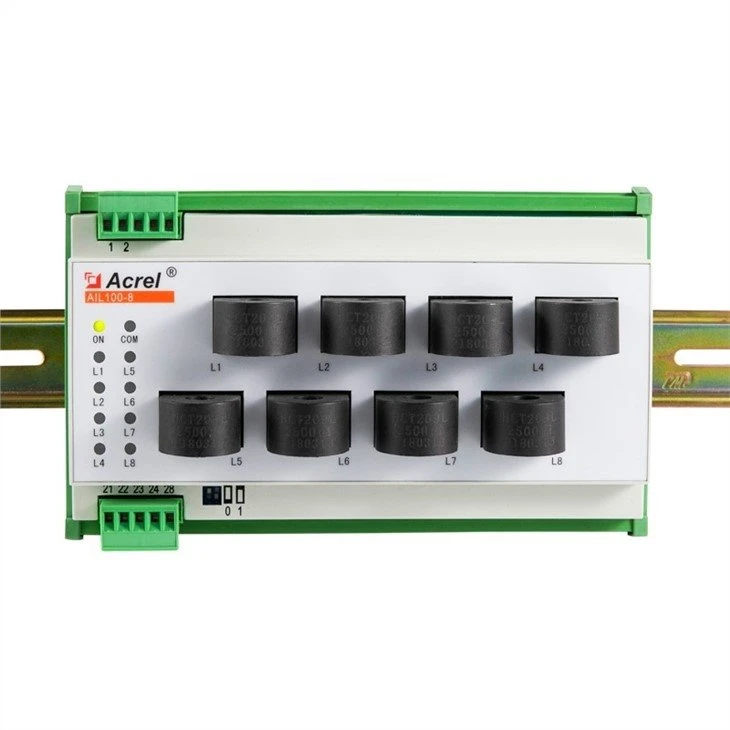

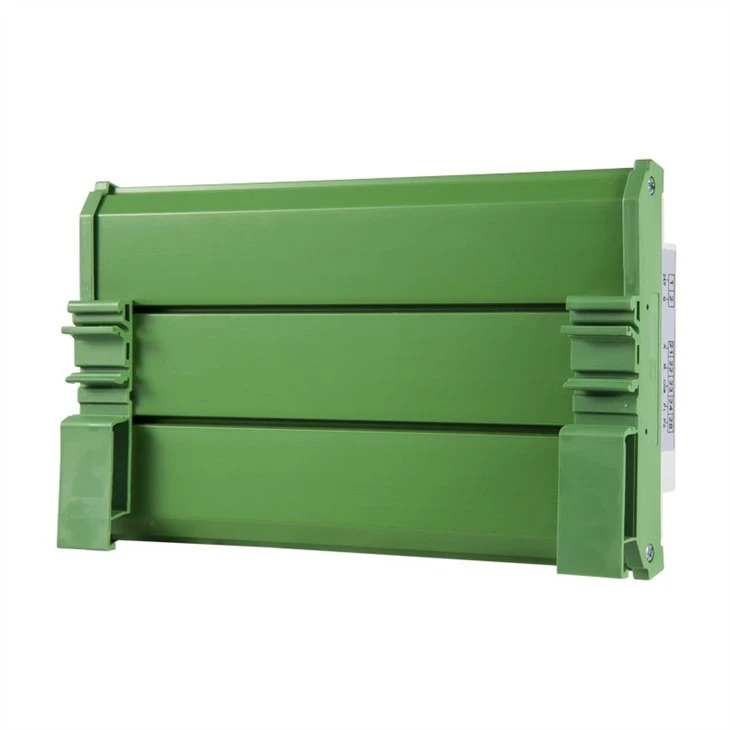

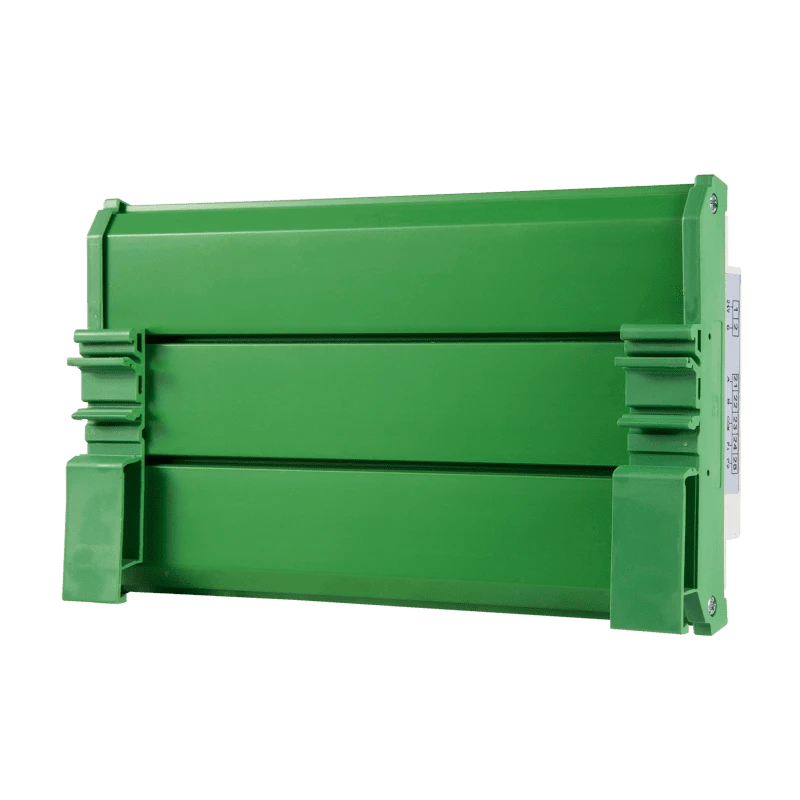

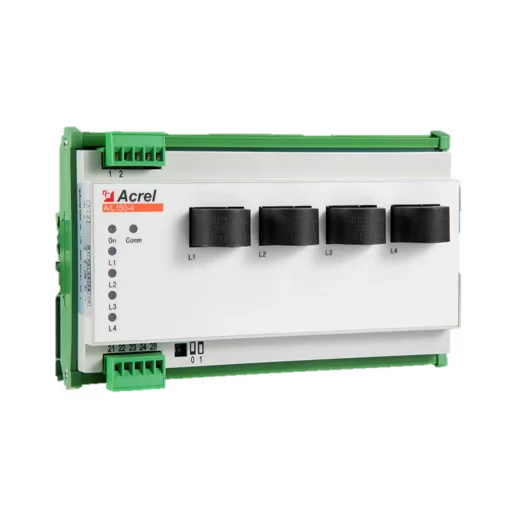

Aparença
Característiques

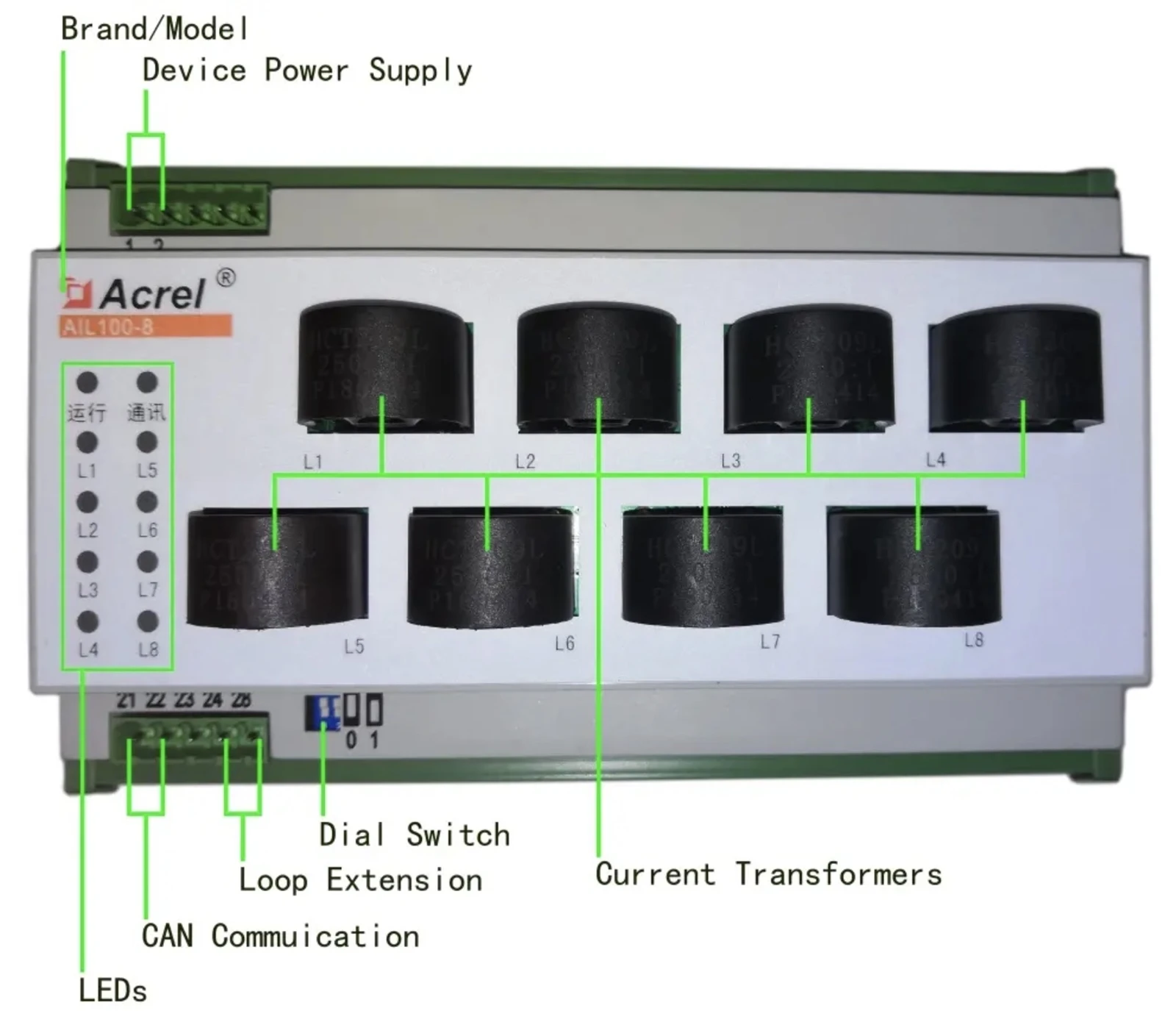

1. El localitzador de fallades d'aïllament utilitza un circuit de detecció de senyal d'alta precisió, de manera que la detecció és més precisa.
2. Múltiples llums indicadors poden proporcionar indicacions precises.
3. Es pot utilitzar per localitzar 4/8 branques.
4. Equipat amb tecnologia de bus, pot intercanviar dades amb altres dispositius.

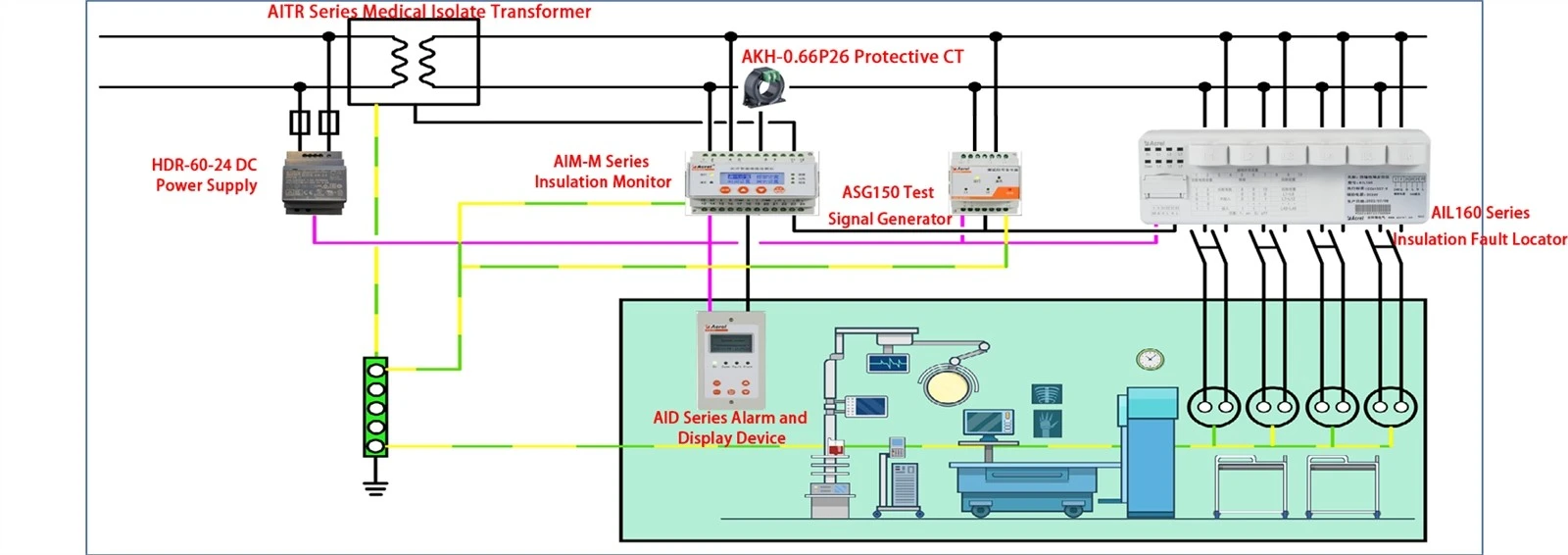

Acrel IT System Solució de 7 peces per a UCI i quiròfan

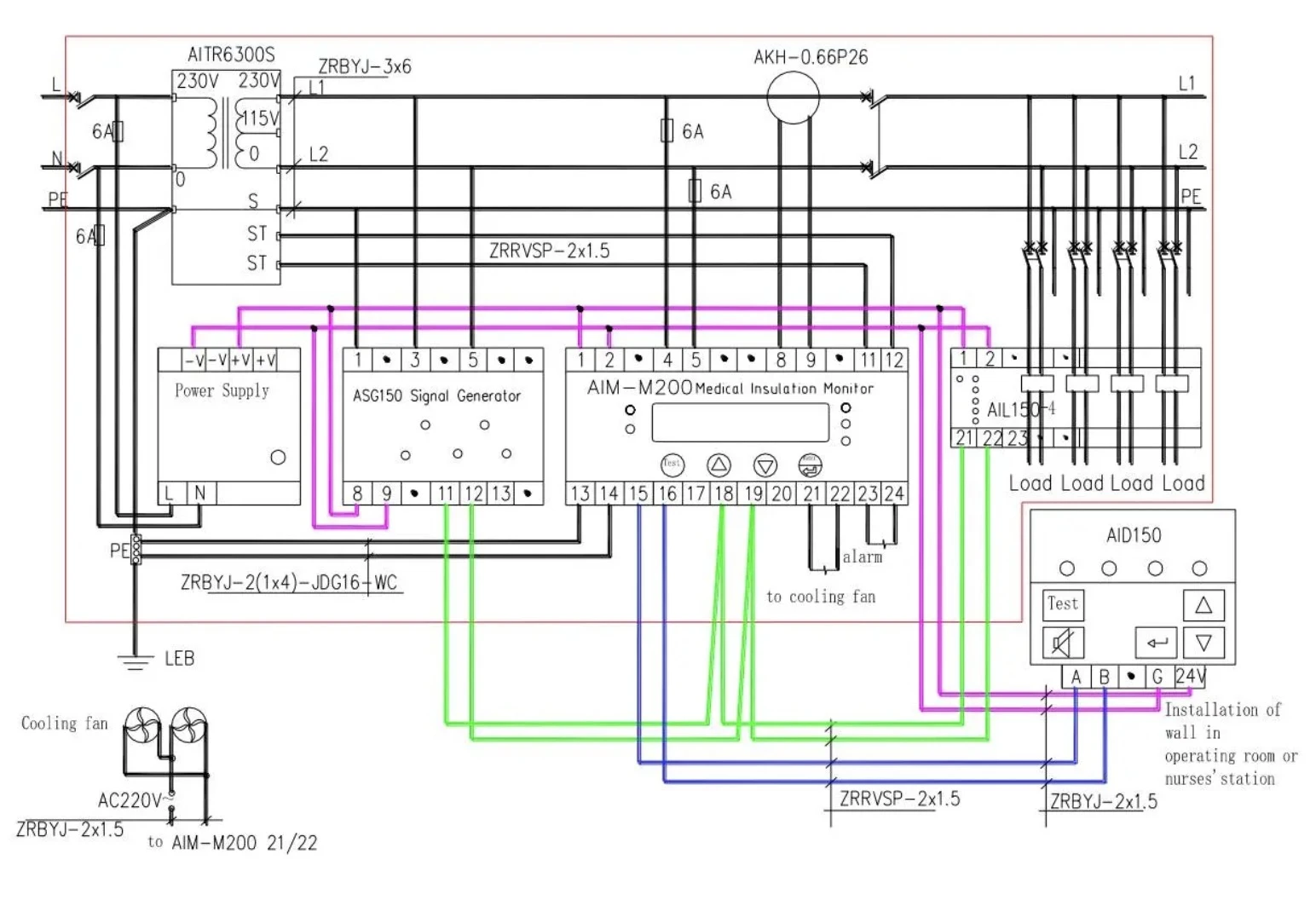

Utilitzant:
La tecnologia de bus CAN s'utilitza per intercanviar dades amb altres equips.
Coopereu amb el generador de senyals de prova ASG100 per realitzar la funció de localització d'errors, en la qual l'AIL100-4 pot localitzar
les falles d'aïllament de 4 circuits i AIL100-8 poden localitzar les falles d'aïllament de 8 circuits. El circuit posicionat
s'indica amb l'indicador LED.

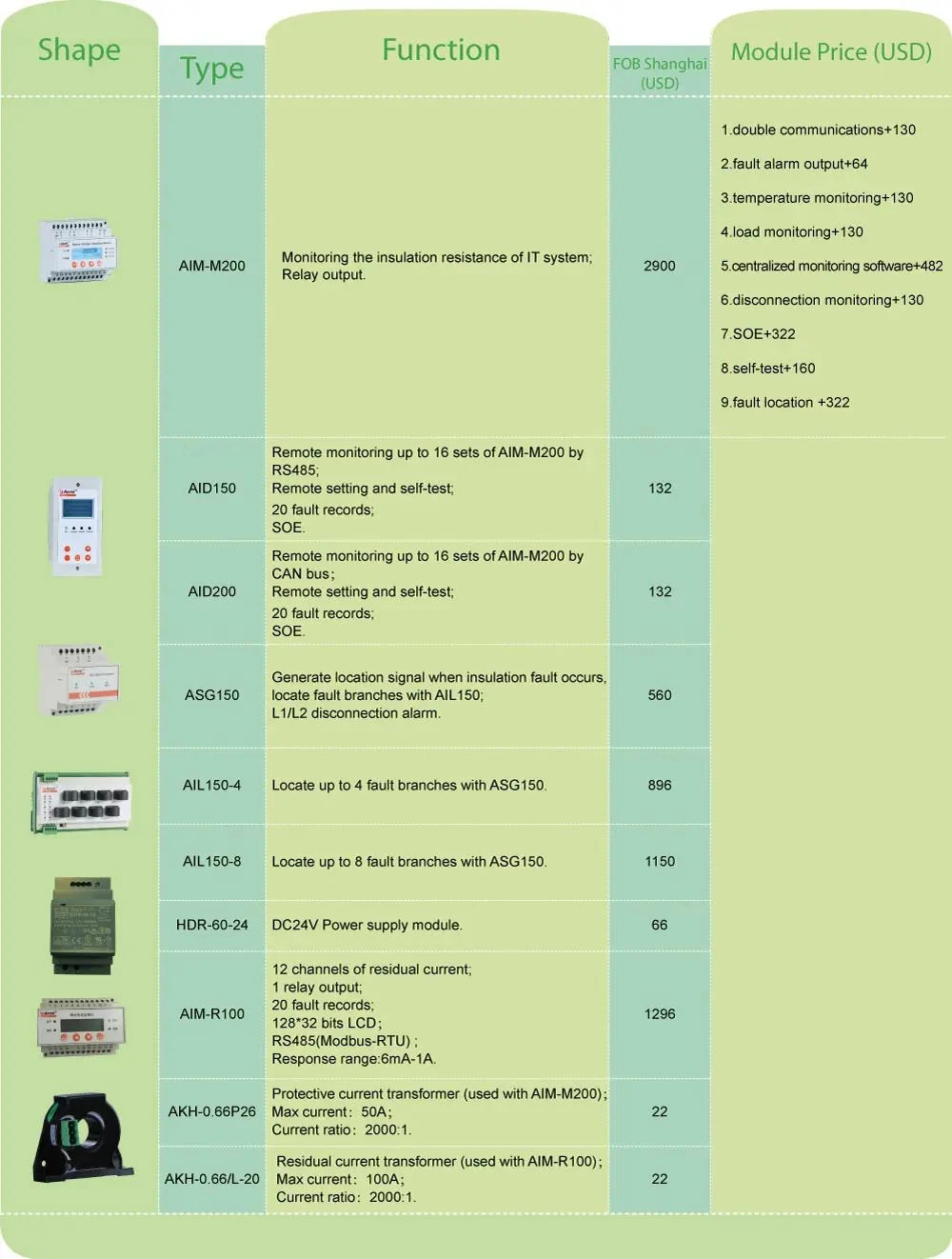

Citació
