Descripció del producte

El sensor de corrent Hall de bucle tancat també s'anomena sensor de corrent d'equilibri magnètic Hall. Incorpora la teoria esmentada amb la teoria de l'equilibri magnètic. En altres paraules, el concentrador de camp ferromagnètic concentra el camp magnètic generat pel corrent primari i l'aplica al component Hall. A continuació, la sortida del senyal de tensió del component Hall s'amplifica i es converteix en l'entrada de l'amplificador de potència. La sortida de corrent compensada flueix a través de la bobina compensadora secundària.

El camp magnètic generat per la bobina secundària és oposat al camp generat pel corrent primari. D'aquesta manera, el camp primari es compensa i la sortida de Hall es redueix gradualment. Quan el camp primari és equivalent al segon i el corrent de compensació es manté estable, és l'equilibri magnètic. Aquest circuit consta principalment d'un component de conversió d'electromagnetisme, un amplificador de circuits i un circuit compensador d'accionament.

Aparença

AHBC-LT1005

AHBC-LF

AHBC-LTA

Dimensió

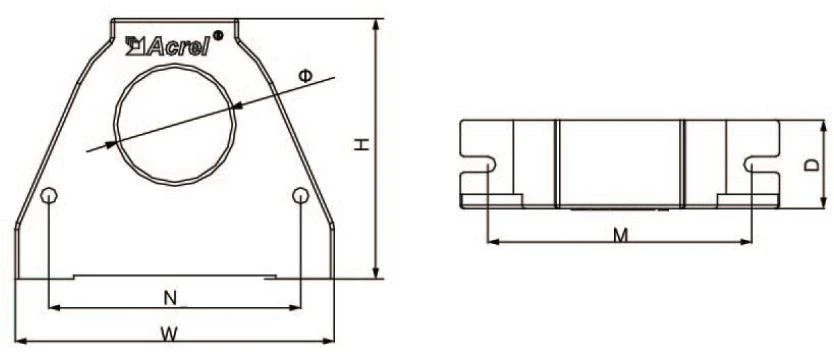

Fig.1

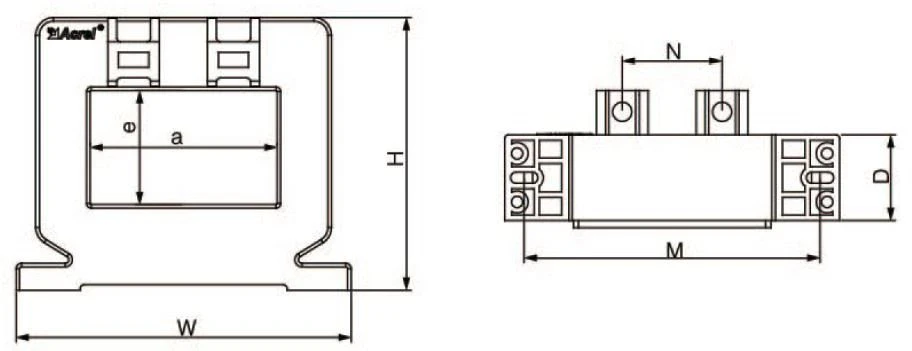

Fig.2

Especificació de la mida	Mida del contorn (mm)			Mida a través (mm)			Muntatge mida (mm)		Figura
Especificació de la mida	W	H	D	a	e	Φ	M	N	Figura
AHKC-E	53	72	16	/	/	21	47	/	Fig.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Fig.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-F	74	57	22	43	13	/	/	22	Fig.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Fig.2
AHKC-HAT	94	76.5	24	52.5	32	/	83	28	Fig.2

Proporció actual

Especificació	Corrent nominal	Font d'alimentació	Sortida nominal	Abertura de mesura (mm)	Grau de precisió
AHKC-E	0-(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0-(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0-(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0-(50-500)A	12V/15V/24 V	4-20mA	20.5*10.5	1
AHKC-F	0-(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0-(200-1500)A	±15V	5V	52*15	1
AHKC-HAT	0-(400-2000)A	±15V	5V	52*32	1
