Descripció

Sèrie ASJ de relé d'acció de post-corrent, trencament de circuit de baixa tensió o contractista de baixa tensió es pot compensar per al dispositiu de producció combinat després del corrent, que s'aplica principalment per al circuit de distribució del sistema TT i TN amb el corrent altern 50Hz, la tensió nominal 400V o inferior.

ASJ Sèrie de relé d'acció de post-corrent s'aplica en la protecció contra fallades de terra per al circuit elèctric, per tal d'evitar els danys de l'equip i l'accident d'incendi d'equips elèctrics causats pel corrent de fallada del sòl, a més, també pot proporcionar protecció indirecta de contacte contra el risc de xoc elèctric.

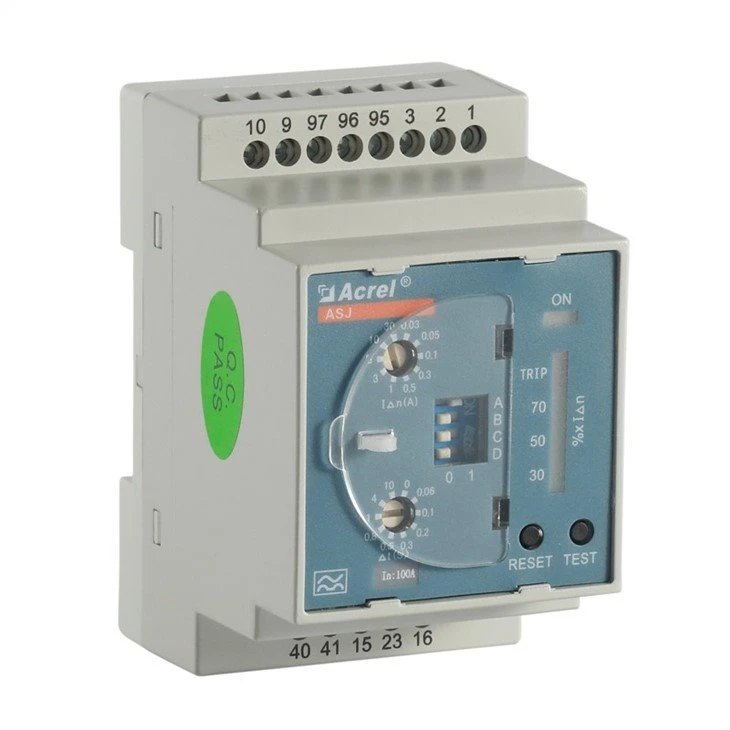

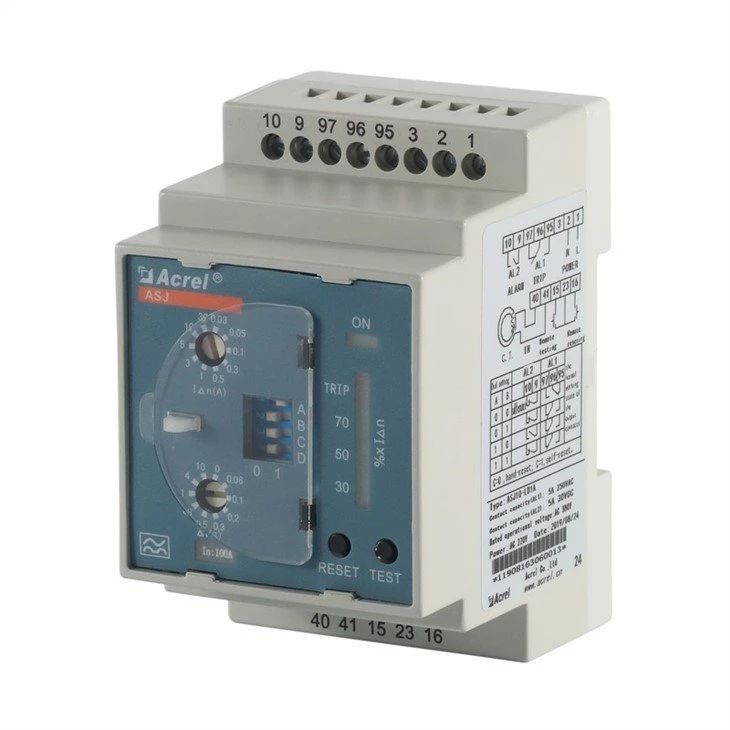

Aspecte

Paràmetre

Paràmetre tècnic		Indicador
		Tipus de CA	Un tipus
Aportació	Corrent d'acció residual nominal	0.03、0.1、0.3、0.5(A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 Nota 30(A) 3
	Temps de limitació per a no conducció △t	0.1、0,5(s)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 Nota 10 4
	Residual valorat corrent no acció I△no	50%I△n	50%I△n
	característiques de rendiment	corrent altern sinusoïdal simple	corrent altern sinusoïdal simple i corrent continu polsant
	freqüència	50Hz±5Hz	50Hz±5Hz
Error d'acció		-20% ~ -10%I△n	-20% ~ -10%I△n
Sortida	mode de sortida	un és el tancament normal i l'altre és per a la transformació	un és el tancament o obertura normal, i l'altre és per a la transformació
	capacitat de contacte	5A 250VAC 5A 30VDC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	mode de reinicialització	l'on-the-spot i la llarga distància U	la sobre el terreny, la de llarga distància i l'automàtica
Alimentació	rang de tensió	AC110V、AC220V(permès error±10%)		AC110V、AC220V、DC85-270V (error admissible±10%)
	dissipació d'energia	≤5W
La freqüència de potència resisteix la tensió		El valor efectiu del corrent altern entre la font d'alimentació, entrada i sortida: 2kV / 1min
En el funcionament normal	temperatura	temperatura de funcionament: -20 ° C ~ + 55 ° C temperatura d'emmagatzematge: -30 ° C ~ + 70 ° C
	humitat	≤95%RH, amb condensació d'humitat i lloc de gas corrosiu
	alçada sobre el nivell del mar	≤2000m
	Classe de contaminació	Grau tres
	categoria d'instal·lació	Tipus III.

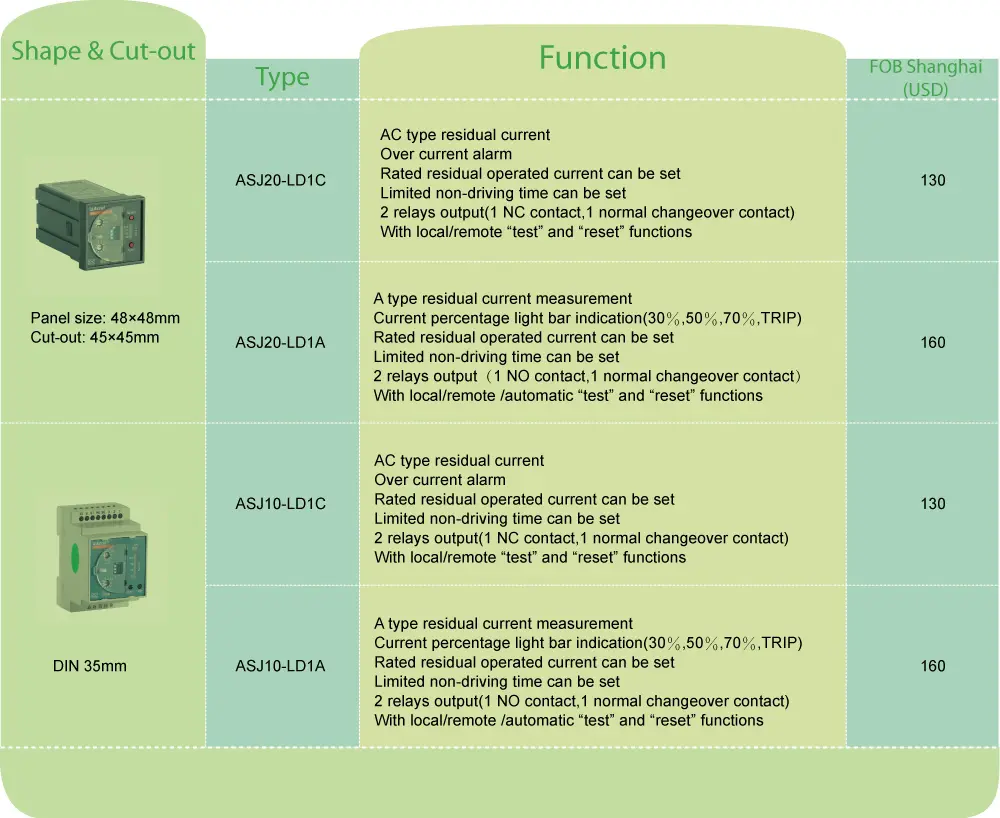

Funció

Tipus

Funció bàsica

S'està instal·lant la via

Foto

ASJ10-LD1C

1. Mesura de corrent residual de tipus AC;

2. Alarma de la línia de pas actual;

3. Es pot mesurar el corrent de funcionament residual nominal;

4. Es pot establir un temps límit per a la no conducció;

5. Dos conjunts de sortida de relé;

6. Amb funcions locals i remotes de "prova" i "reset".

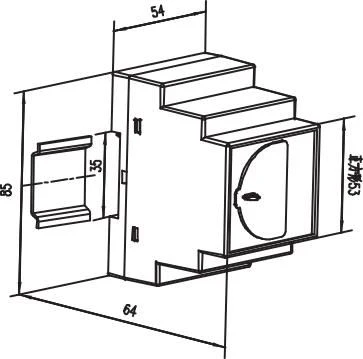

Guia ferroviari (TS35mm)

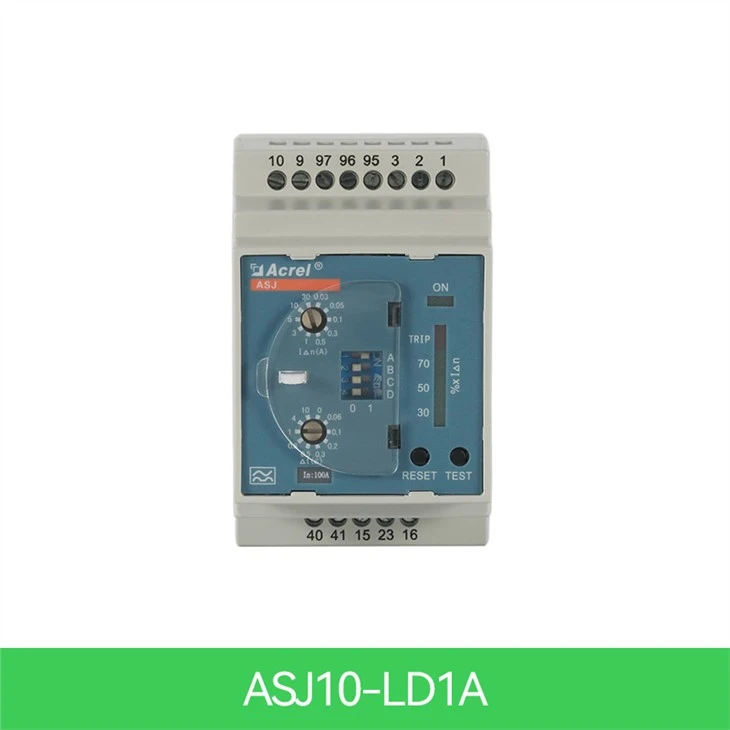

ASJ10-LD1A

1. Mesura de corrent residual de tipus A;

2. Visualització de columna de llum percentual actual;

3. Es pot mesurar el corrent de funcionament residual nominal;

4. Es pot establir un temps límit per a la no conducció;

5. Dos conjunts de sortida de relé (settable)nota 1 ;

6. Amb funcions locals i remotes de "prova" i "reset".

Nota 1: La funció de configuració per al relé significa que podeu establir la inicialització i l'estat de sortida del relé per vosaltres mateixos mitjançant el marcatge de codi al tauler; la guia de configuració específica es pot trobar al manual.
