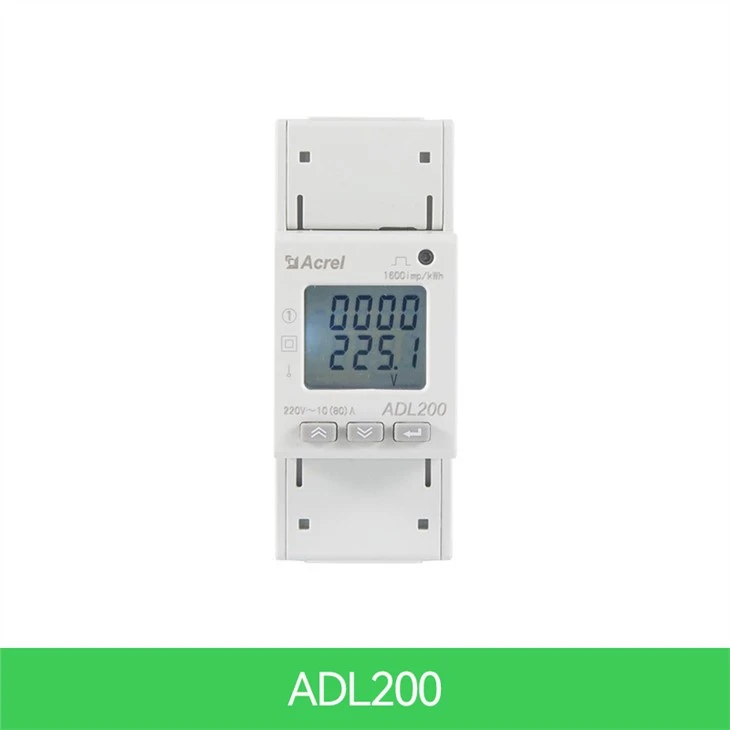

Mesurador de Kwh Din Rail monofàsic

Acrel Din Rail Single Phase AC Energy Meter està dissenyat per a sistemes de subministrament d'energia, empreses industrials i mineres i serveis públics per calcular el consum d'electricitat i gestionar la demanda elèctrica. Compta amb una alta precisió, mida petita i instal·lació senzilla. Integra el mesurament de tots els paràmetres elèctrics amb la mesura integral de l'electricitat.

Tensió d'entrada	Referència voltatge	AC220V
	Referència freqüència	50Hz
	Poder consum	<>
Corrent d'entrada	Corrent bàsic	10A
	Màxim actual	80A
	Incipient actual	4‰Ib
	Consum	<>
Rendiment del mesurament	Precisió de la mesura	1 classe
	Rang de mesura	000000.00 ~ 99999999 kWh
Precisió del rellotge	Error≤0.5s/d
Pols actiu	Amplada del pols	80±20ms
	Constant de pols	1000imp/kWh
Comunicació	Interfície	RS485(A+、B-)
	Connexió moda	Conductors de parells retorçats blindats
	Protocol	MODBUS-RTU
Funció	Descripció de la funció	Proporciona la funció
Mesura del kWh	KWh actiu monofàsic (positiu i negatiu), 3 mesos dades històriques d'emmagatzematge congelat de dades d'energia	■
Mesura de paràmetres elèctrics	Voltatge, Corrent, Potència activa, Potència reactiva, Potència aparent, Factor de potència i Freqüència	■

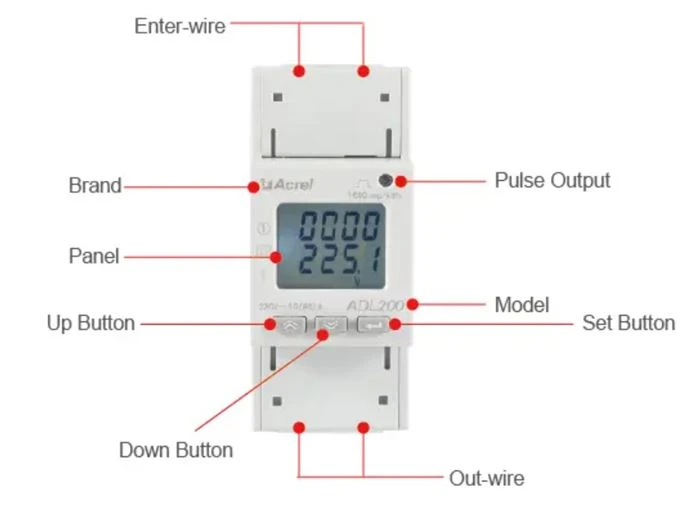

Pantalla LCD	Pantalla LCD de secció de 8 bits	■
Programació clau	3 tecles per establir paràmetres com el codi, l'adreça, la taxa de baud, la multi-tarifa Protocol de comunicació	■
Sortida d'impulsos	Pulsació activa d'energia outpu	■
Multitasca	Adaptar 4 fusos horaris, 2 llistes d'intervals de temps, 14 intervals de temps per dia i 4 tarifes aranzelàries	□
Comunicació	Interfície de comunicació: RS485, Protocol de comunicació: MODBUS-RTU	■

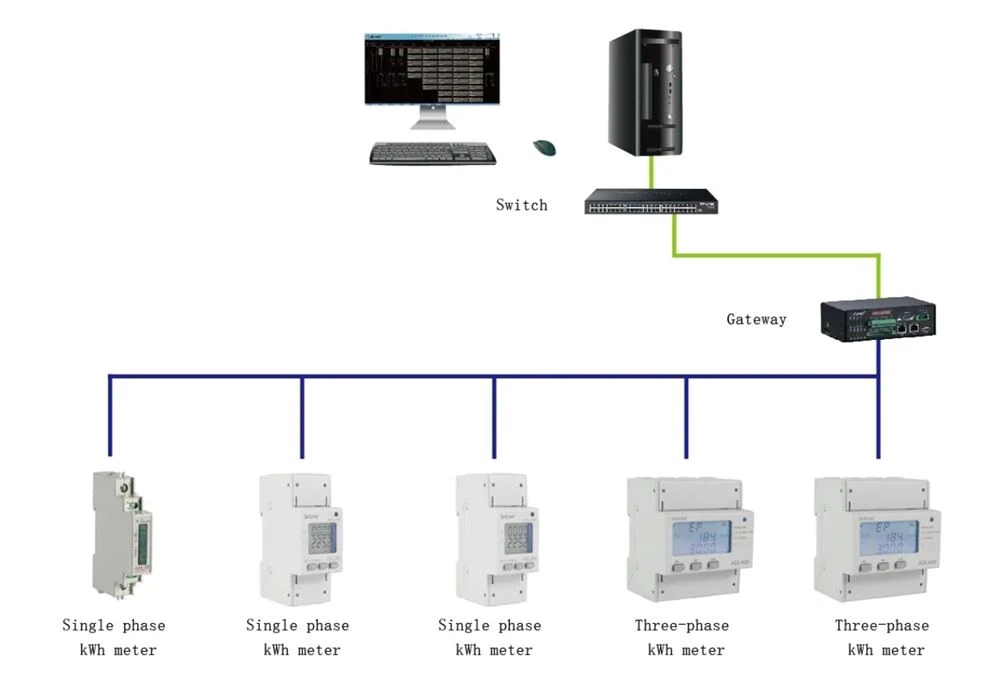

El nostre mesurador de potència monofàsic podria provar el kwh actiu total i mesurar la tensió, el corrent, la potència i altres paràmetres elèctrics, també amb funció opcional RS485 Modbus RTU. És convenient controlar, recollir i gestionar l'energia elèctrica. Està equipat amb port de comunicació RS485 i adaptat a MODBUS-RTU. ADL es pot utilitzar en tot tipus de sistemes de control, sistemes SCADA i sistemes de gestió energètica.

● Rendiment de fallades: el comptador d'energia parpelleja i no s'il·lumina després d'encendre's.

● Solució de problemes:

1. Comproveu si el cablejat de la font d'alimentació auxiliar és coherent amb

el diagrama de cablejat de l'instrument, i si el cablejat està solt o caient;

2. Utilitzeu un multi-metre per mesurar si el valor de tensió d'entrada de la font d'alimentació auxiliar es troba dins del rang de tensió de treball normal de l'instrument.

● Rendiment de fallades: després d'encendre el comptador d'energia, la potència de visualització o el recompte d'energia no és precís.

● Solució de problemes:

1. Canvieu la interfície de visualització del mesurador d'energia a la interfície de potència (P activa, factor de potència λ), comproveu si la pantalla de potència és negativa i si el factor de potència és entre

0.9-0.95, i després comprovar si l'entrada i la sortida de la línia de senyal actual s'inverteixen (És a dir, la línia entrant del corrent ha de ser coherent amb l'extrem entrant de l'instrument), I coherent amb el cablejat del mesurador d'energia.

● Rendiment d'errors: Després d'encendre el comptador d'energia, normalment no es pot comunicar amb l'ordinador amfitrió.

● Solució de problemes:

1. El valor de voltatge entre la sortida de comunicació A i B de l'instrument de mesura ha d'estar entre +(4.4-4.5)V;

2. Comproveu si el mètode de cablejat de comunicació està correctament connectat segons el diagrama de cablejat (és a dir, el terminal de comunicació A / B de l'instrument ha de correspondre al port sèrie de comunicació A / B).
