Informació

Característic

1) Comunicació:RS485/Modbus-Rtu

2) Multicircuit:30 monofàsics o 10 trifàsics

3) Classificació U i I:U: AC 220V/380V I:5A

Funció

· Línia de sortida de CA dual A més B 2 tensió trifàsica i 30 potència actual monofàsica (10 trifàsica), energia elèctrica i altres paràmetres de potència completa

· 30 estat de commutació

·1 comunicacions RS485

Instal·lació

DIN 35mm

Mida (L*W*H):

144*90*45

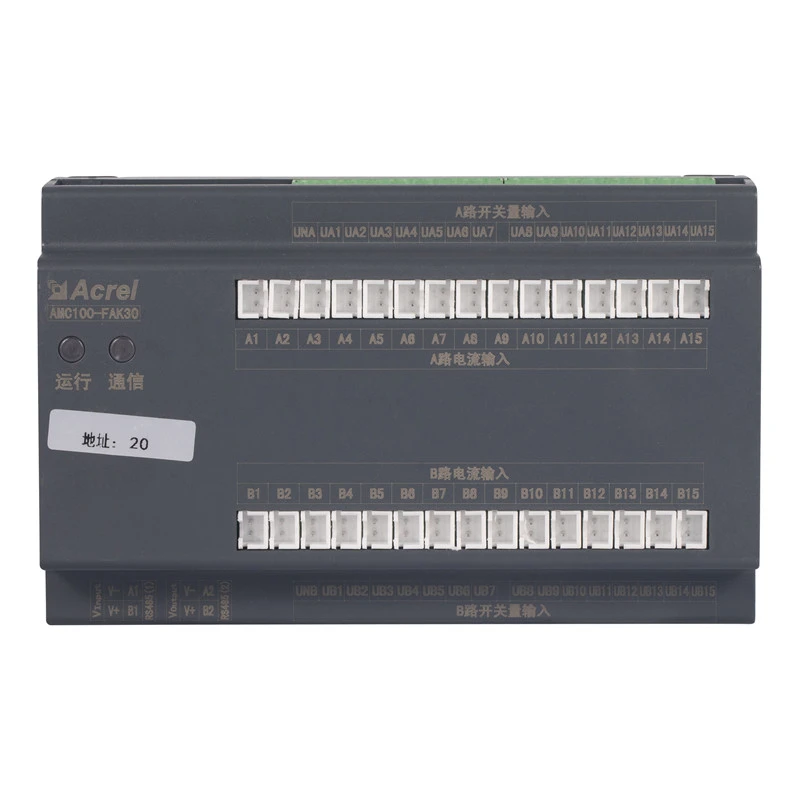

Aparença

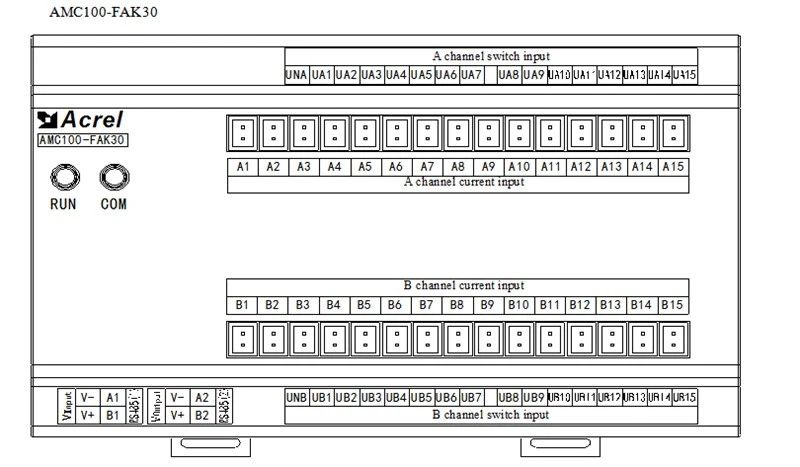

Cablejat

Paràmetre

Sistema de distribució			AC
Tensió del bus	Tensió nominal		220V
	Interval de mesura		±20 per cent
	Sobrecàrrega		Tensió instantània 2 vegades/s
Circuit d'entrada de corrent	Valorat		50 mA
	Interval		0.125-60mA
	Sobrecàrrega		Contínua 1,2 vegades, instantània 10 vegades/s
Medi ambient	elevació		Menys o igual a 2500m
	Temperatura		Treball: -15 grau -55 grau Emmagatzematge: -25 grau -70 grau
	Humitat		Humitat relativa Menor o igual al 93 per cent
Freqüència			AC45-65Hz
Mesura		Sortida	Nivell de voltatge/corrent/potència activa/energia activa 0,5, potència reactiva/energia reactiva nivell 1
Resistència d'aïllament			La resistència d'aïllament entre tots els terminals i les parts conductores de la carcassa no és inferior a 100 MΩ
Nivell de contaminació			2
Comunicació			RS485/Modbus-RTU
Nivell de protecció			IP20

Citació

Forma	Tipus	Funció	FOB Shang Hai (USD)
	AMC100-ZA	Supervisió dels paràmetres de potència total del circuit d'entrada de CA trifàsic dual A més B, 8 entrades d'estat de commutació, 4 sortides d'estat de commutació, 2 de control de fuites, 1 detecció de temperatura i humitat, 3 comunicacions RS485	148
	AMC-FA30	Superviseu els paràmetres de potència total d'un total de 30 branques de preses de CA duals A més B i 1 comunicació RS485	133
	AMC-FA48	Superviseu els paràmetres de potència total d'un total de 48 branques de preses de CA duals A més B i 1 comunicació RS485	177
	AMC-FAK30	Superviseu els paràmetres de potència total i l'estat de commutació d'un total de 30 branques de preses de CA duals A més B i 1 comunicació RS485	177
	AMC-FAK48	Superviseu els paràmetres de potència total i l'estat de commutació d'un total de 48 branques de preses de CA duals A més B i 1 comunicació RS485	237
	AMC100-ZD	Controla la tensió, el corrent, la potència i l'energia elèctrica de 2 línies d'entrada independents A més B, 8 entrades de commutació, 4 sortides de commutació, 1 detecció de temperatura i humitat i 3 comunicacions RS485	148
	AMC100-FD30	Superviseu els paràmetres de potència total de les línies de sortida duals de CC A més B en un total de 30 branques i 1 comunicació RS485	133
	AMC-FD48	Superviseu els paràmetres de potència total de les línies de sortida duals de CC A més B en un total de 48 branques i 1 comunicació RS485	177
	AMC100-FDK30	Superviseu els paràmetres de potència total i l'estat de commutació (actiu) de la presa de corrent continu dual A més B 30 branques i 1 comunicació RS485	177
	AMC100-FDK48	Superviseu els paràmetres de potència total i l'estat de commutació (actiu) de la presa de corrent continu dual A més B 48 branques i 1 comunicació RS485	237
