Descripció

Utilitzant la tecnologia de mostreig de CA, els comptadors d'energia elèctrica de la sèrie PZ poden mesurar de manera directa o indirecta molts paràmetres elèctrics de la xarxa trifàsica com ara el corrent, la tensió, la potència, l'energia elèctrica, etc. Es pot utilitzar per a la visualització local i connectar-se amb l'equip de control per formar un sistema de mesura i control.

Equipats amb el port de comunicació RS-485, adoptant el protocol Modbus-RTU compatible, els mesuradors poden canviar el senyal de paràmetres elèctrics a una sortida analògica estàndard, amb entrada de commutació de quatre canals (dos canals) / sortida de commutació de dos canals. En funció de diferents requisits, els paràmetres elèctrics per a la relació de transformació, alarma, comunicació, etc., es poden configurar i controlar mitjançant tecles de la placa frontal.

Els mesuradors de la sèrie PZ tenen una alta relació preu-rendiment i poden substituir els transductors elèctrics tradicionals i els mesuradors. Com a component d'adquisició digital intel·ligent i avançat, aquests comptadors elèctrics s'han utilitzat àmpliament en diversos sistemes de control, sistemes SCADA i sistemes de gestió de fonts d'energia.

Característiques

1. El comptador del comptador d'energia trifàsica té un bon segellat i efectes anti-interferències perquè pugui garantir una mesura precisa.

2. Més precisió per a la tensió: classe 0.2, energia activa: classe 0.5. La tensió es pot connectar a 660V.

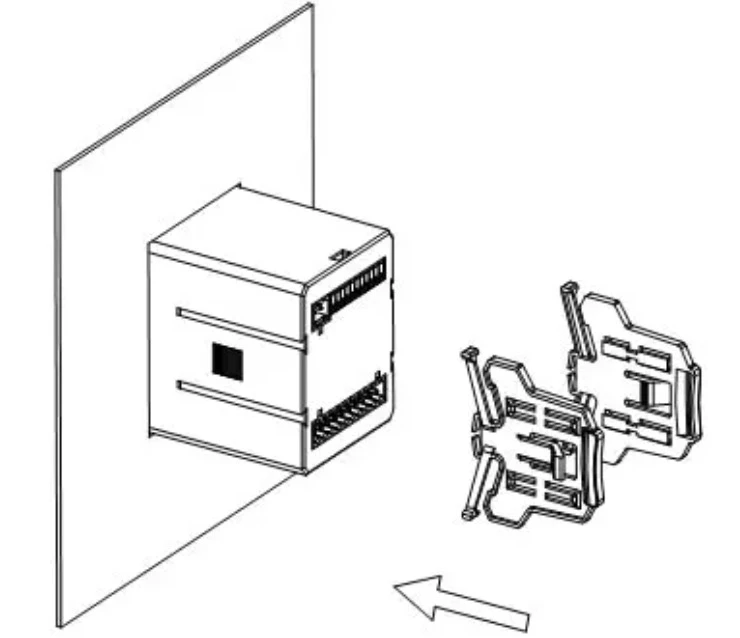

3. El disseny 92*92/ 88*88 fa que la instal·lació sigui més còmoda i estalvia temps.

4. La pantalla LCD/LED clara us permet veure les dades amb més claredat i evita errors.

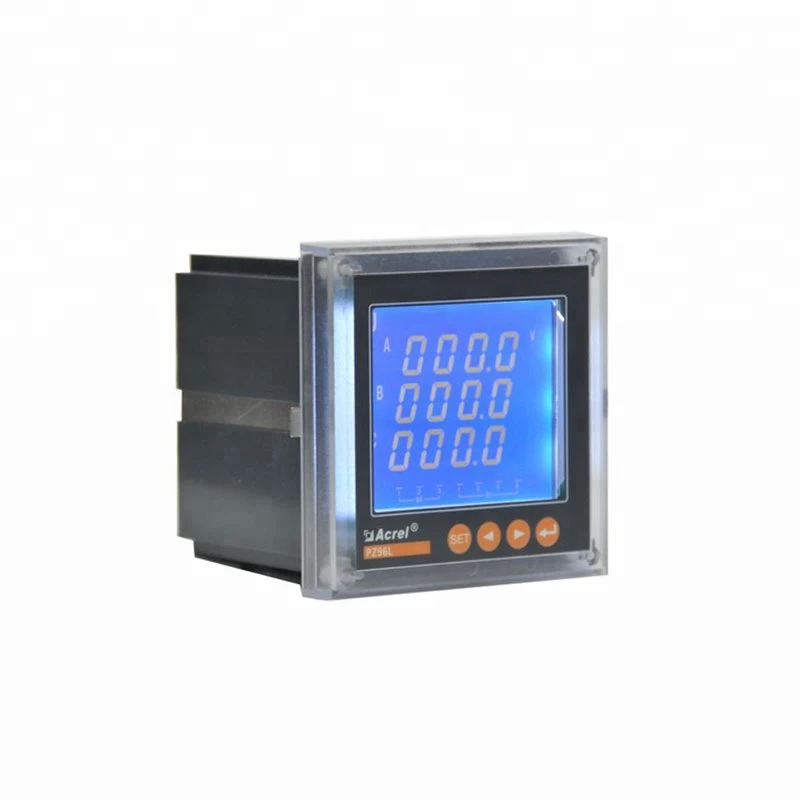

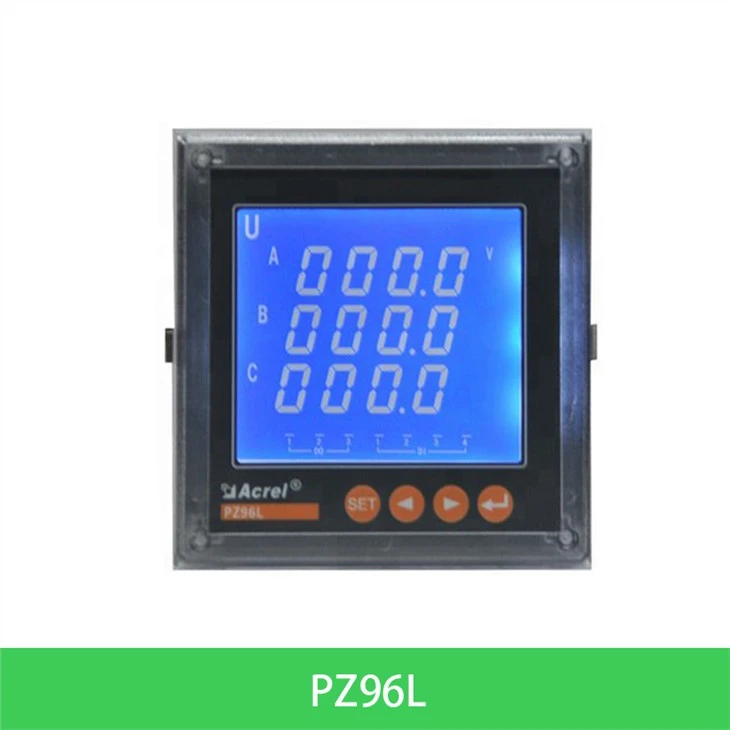

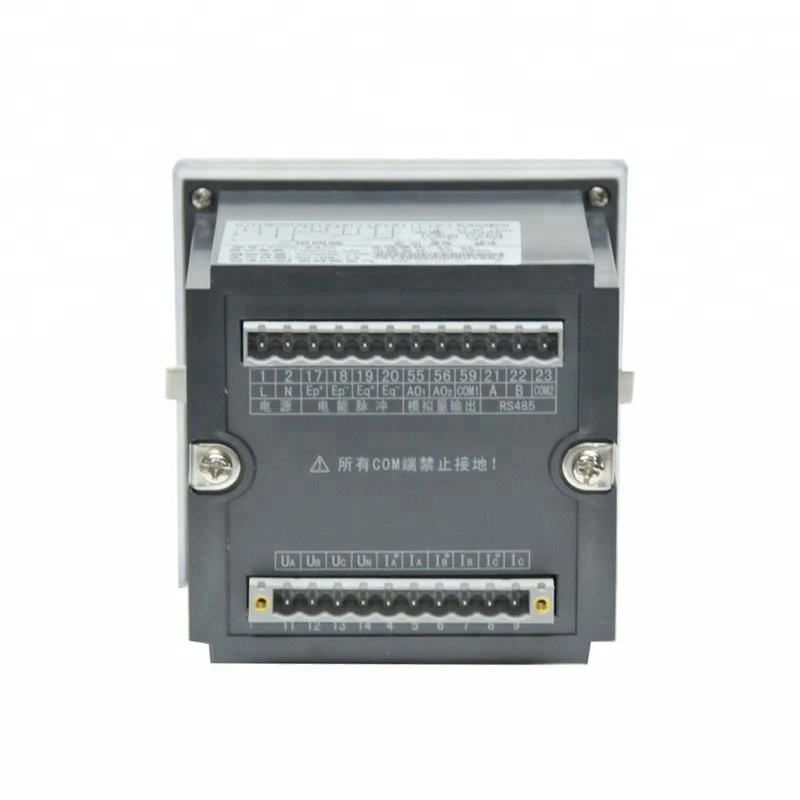

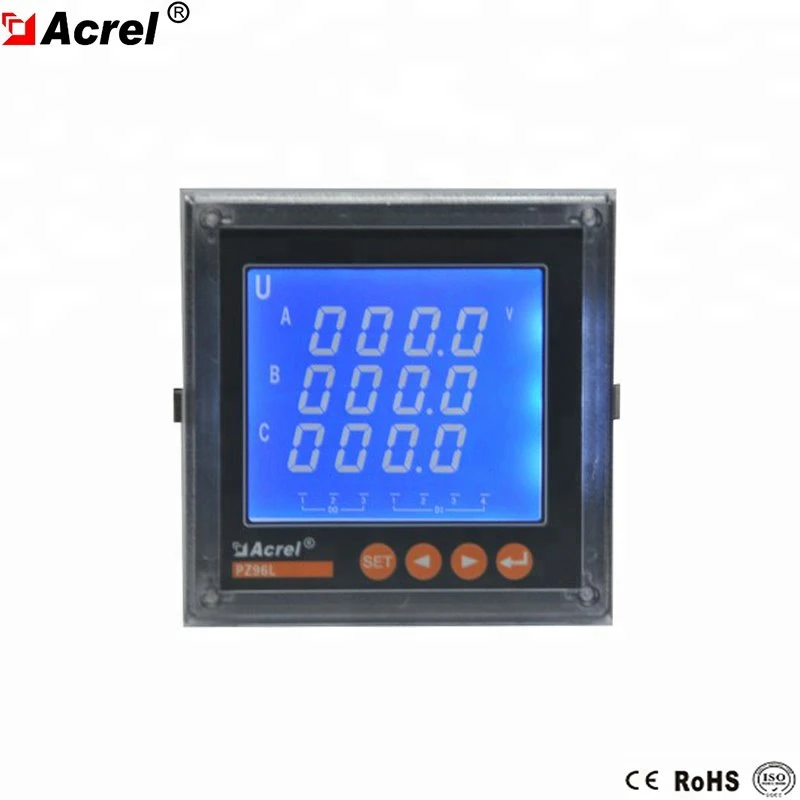

Aparença

Paràmetre

Projecte			Paràmetre
Especificació			3 fases 3 cables, 3 fases 4 cables
Entrada	Connecta't		45-65HZ
	Freqüència		3 fases 3 cables, 3 fases 4 fils
	Voltatge	Sobrecàrrega: 1,2 vegades la qualificació (continua); Valoració de 10 vegades durant 1 segon
		consum d'energia: <0,2VA
	Actual	Sobrecàrrega: 1,2 vegades la qualificació (continua); Valoració de 10 vegades durant 1 segon
		consum d'energia: <0,2VA
Sortida	Energia elèctrica		Mode de sortida: 2-pols de l'acoblador de fotos de col·lector obert de canal
			Constante de pols: 10.000, 40.000, 160.000 imp/kWh
	Comunicació		Port RS485, protocol Modbus -RTU
	Mostra		Pantalla LED o LCD, configurar potència multiplicadora, alarma, indicació de commutació a voluntat; Per a 1 canal analògic, visualitzeu la configuració programable relacionada
Funció	Entrada de commutació		Mode d'entrada de contacte sec passiu de 2 o 4 canals
	Sortida de commutació		1 sortida de fotoacoblador activa
			Mode de sortida: sortida de contacte NO de relé de 2 canals
	Sortida analògica		Mode de sortida: 1, 2 o 4 canals de sortida, 0 - 20mA,4 - 20mA programable
			Capacitat de càrrega Menor o igual a 500Ω
Classe de precisió	Freqüència {{0}},05Hz, energia elèctrica reactiva 1 classe, altres 0,5 classe
Font d'alimentació	DC100 ~ 350V; AV 85~265V; （Per tal de prevaldre el cablejat d'instruments）		consum energètic<5VA
Seguretat	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Gamma de		Modbus RTU: 1 ~ 247;
Medi ambient	Temperatura	Treball: -10 grau ~ més emmagatzematge de 55 graus: -25 grau ~ més 75 graus
	Humitat	Menys o igual al 93 per cent d'HR Sense condensació
	Altitud	Menys o igual a 2500m

Funció

Tipus de comptador

Funció bàsica

Forma

Funció opcional

PZ96-E3/*

PZ96-E4/*

mesura EPI/EPE, EQL/EQC;

Potència activa, potència reactiva, mesura del factor de potència;

Corrent trifàsica, tensió, mesura de freqüència

Plaça 96

Switching4DI més 1 pols més comunicació RS485(/KC)
Switching2DI2DO més comunicació RS485(/ KC)
Comunicació Switching4DI més RS485(/KC)
Sortida de transmissió de 2 canals més 2 polsos més comunicació RS485 (/MC)

PZ96L-E3/*

PZ96L-E4/*

Cablejat

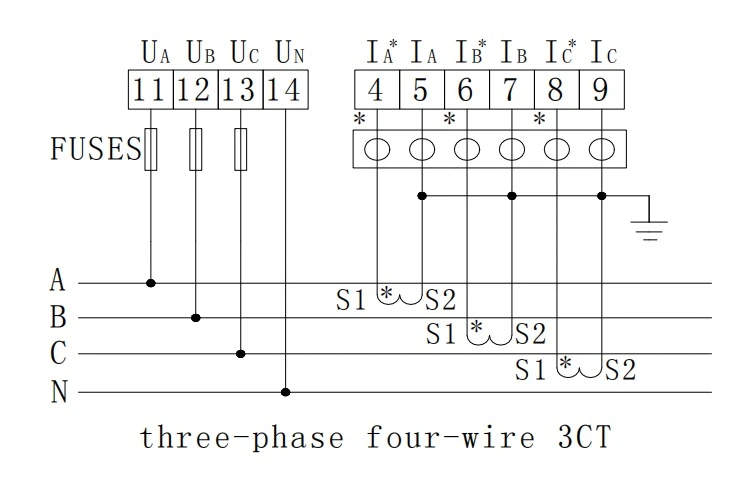

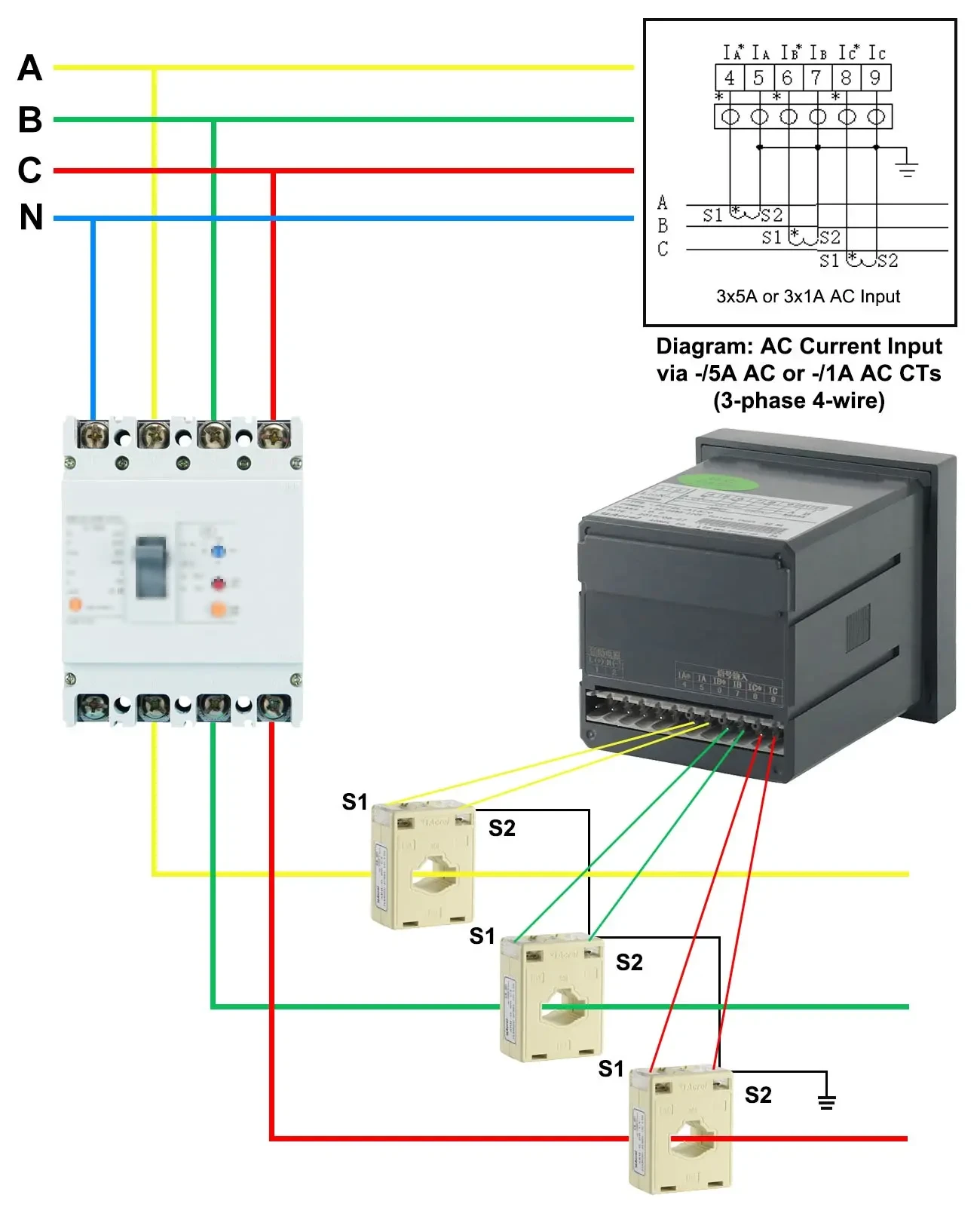

Fig1 3CT de quatre fils trifàsics

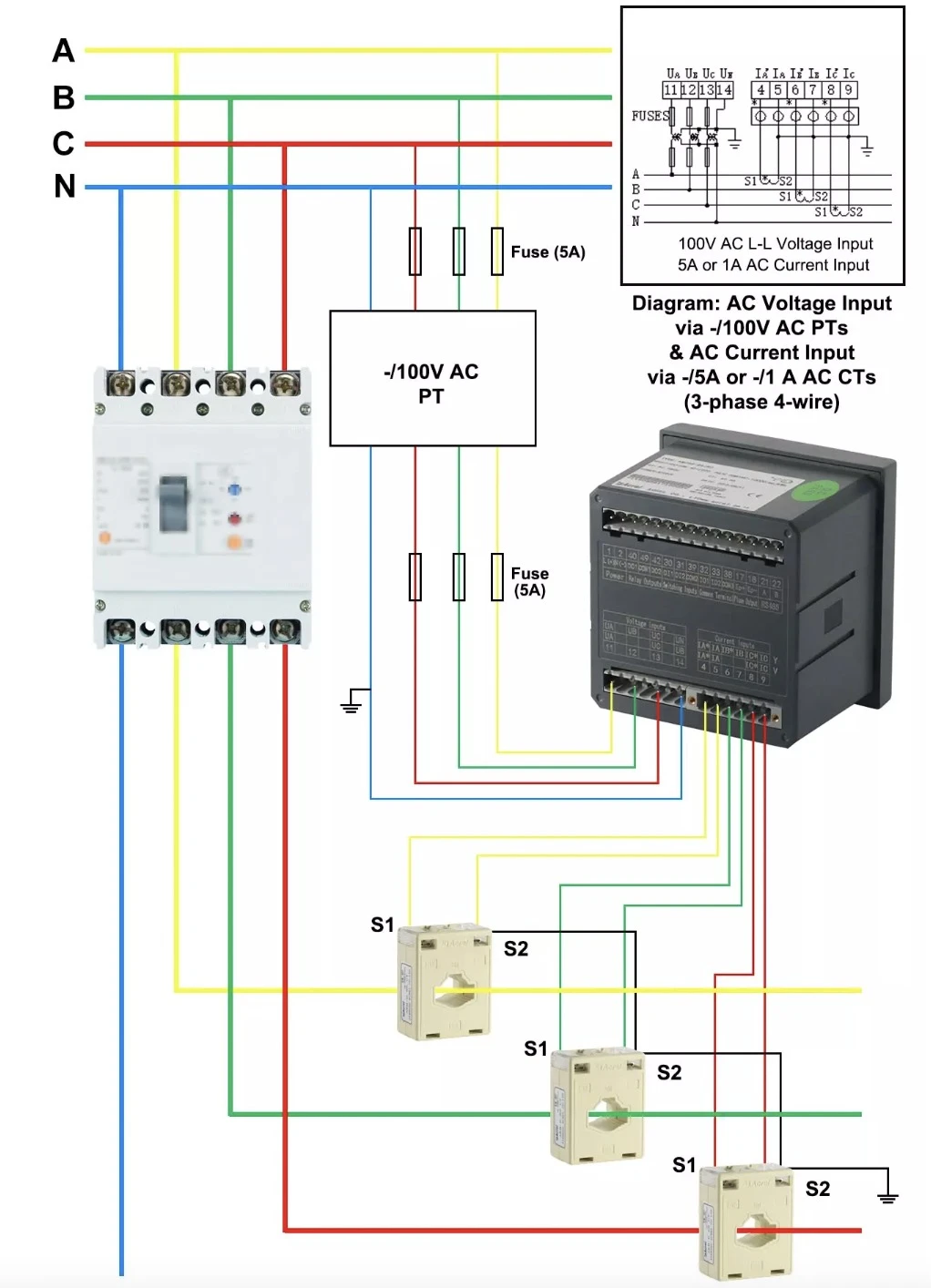

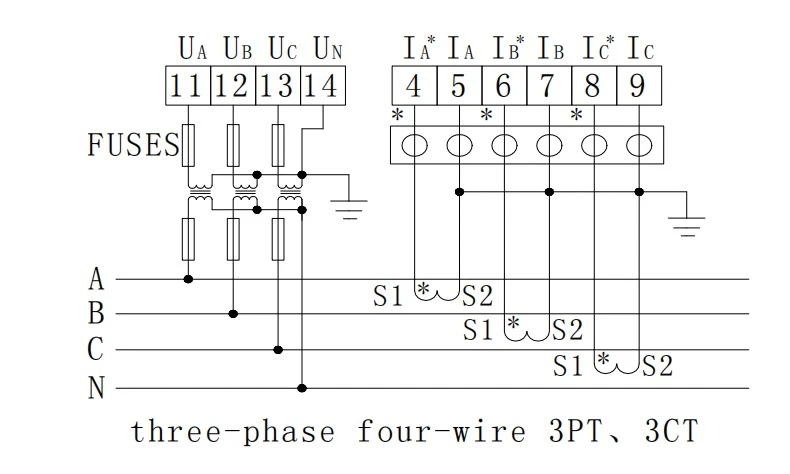

Fig2 Trifàsic de quatre fils 3PT, 3CT

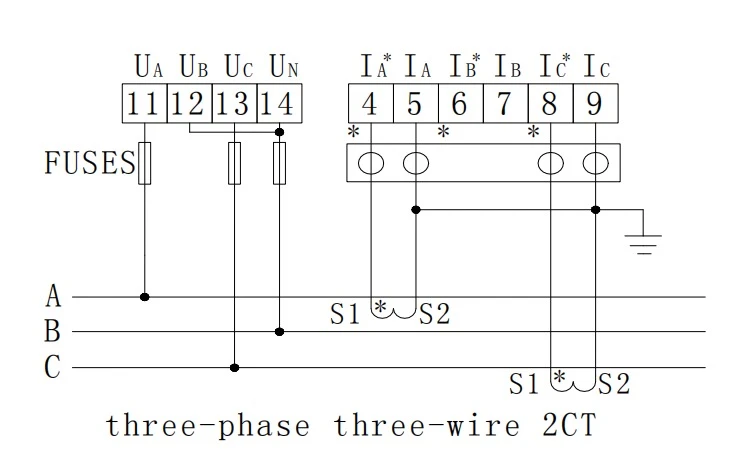

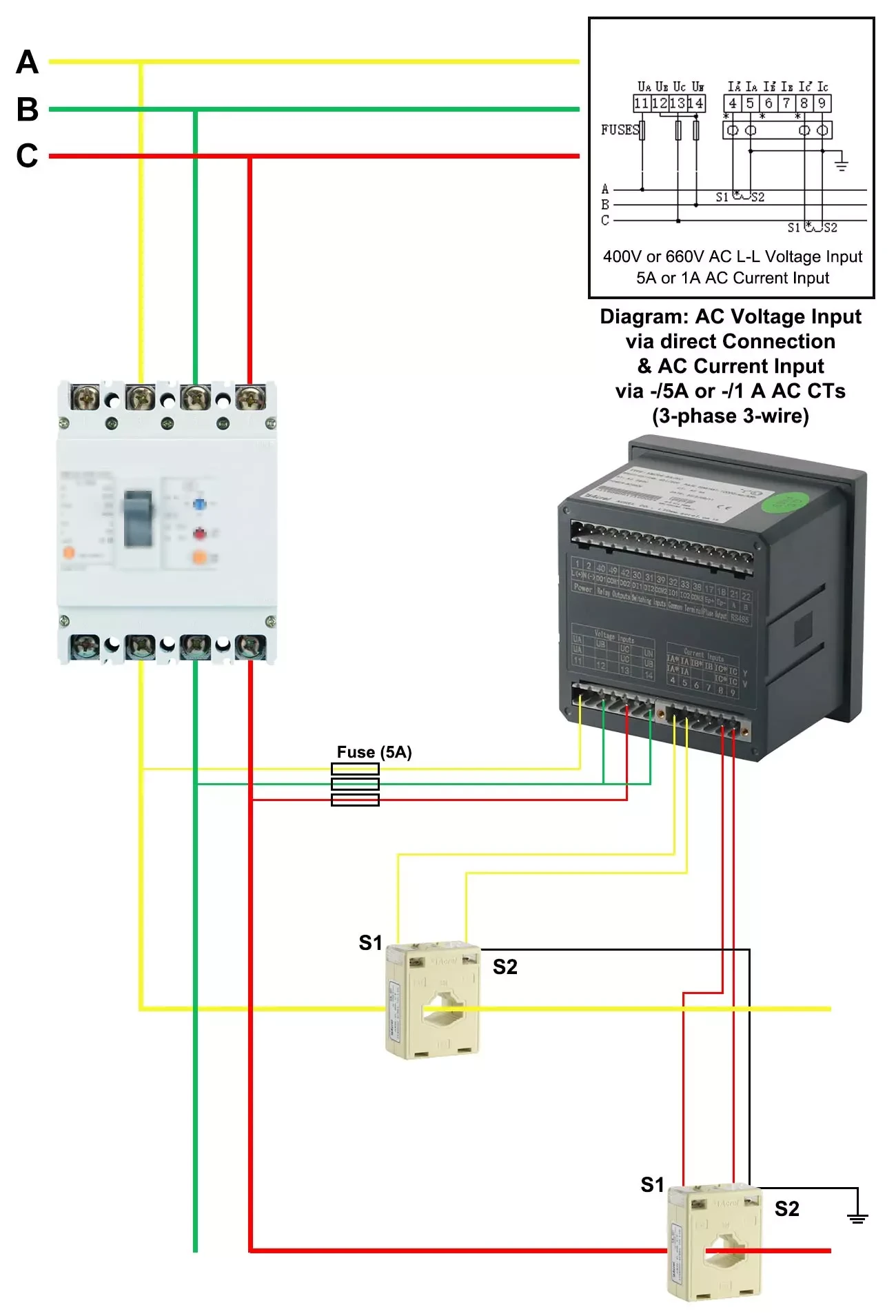

Fig3 Trifàsic de tres fils 2CT

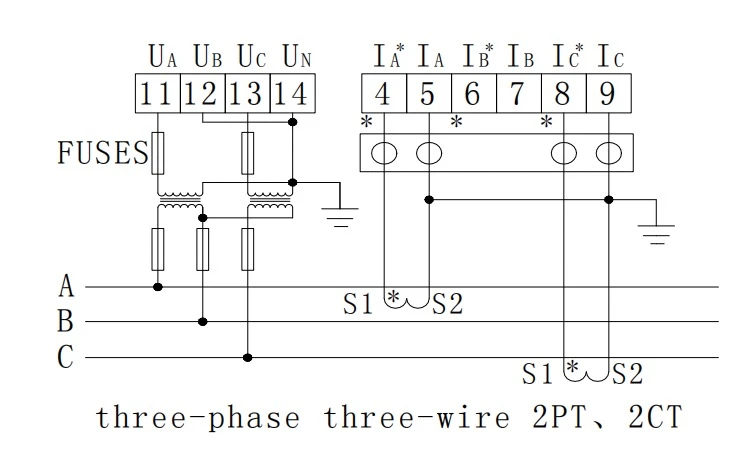

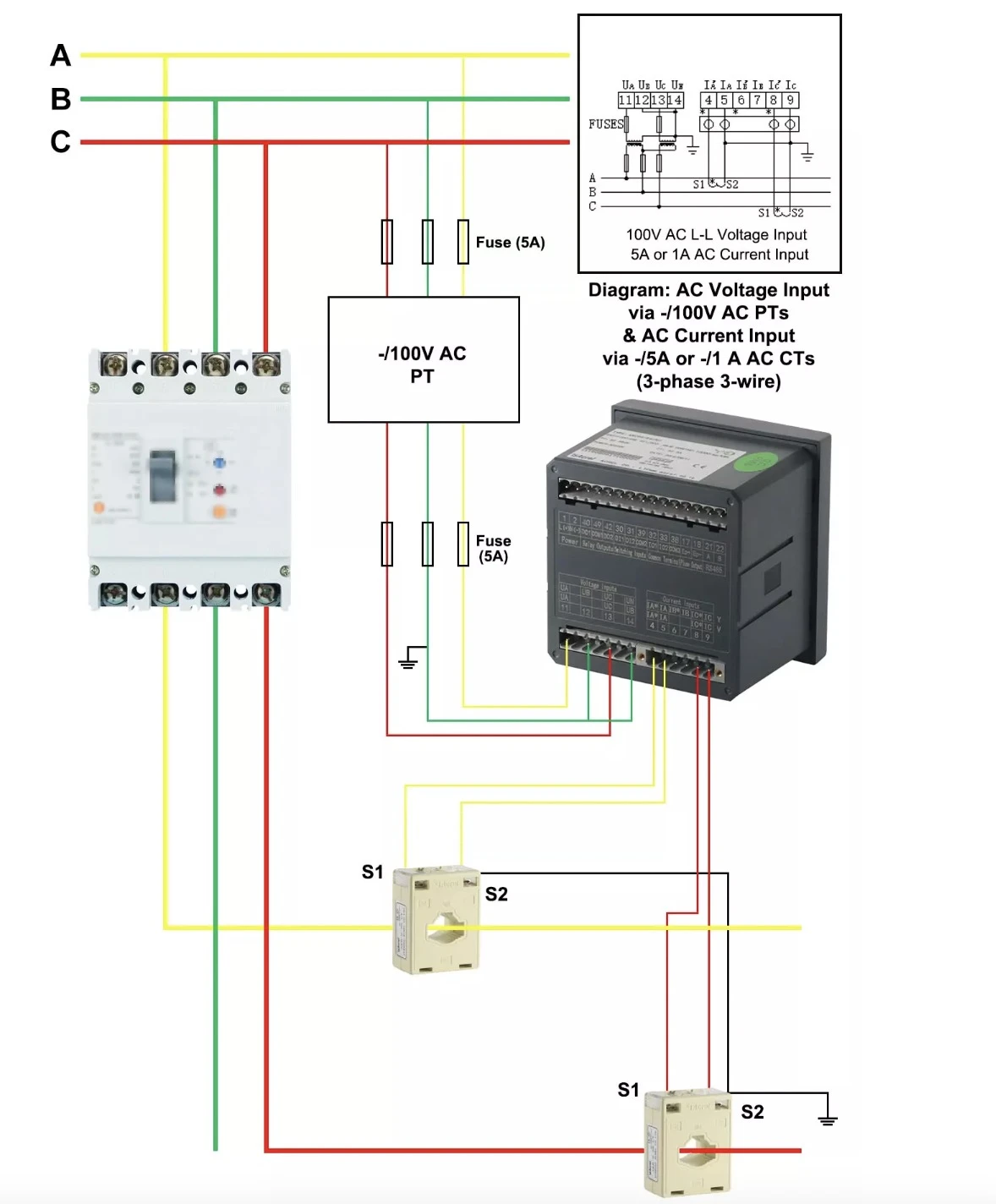

Fig3 Trifàsic de tres fils 2CT 2PT
