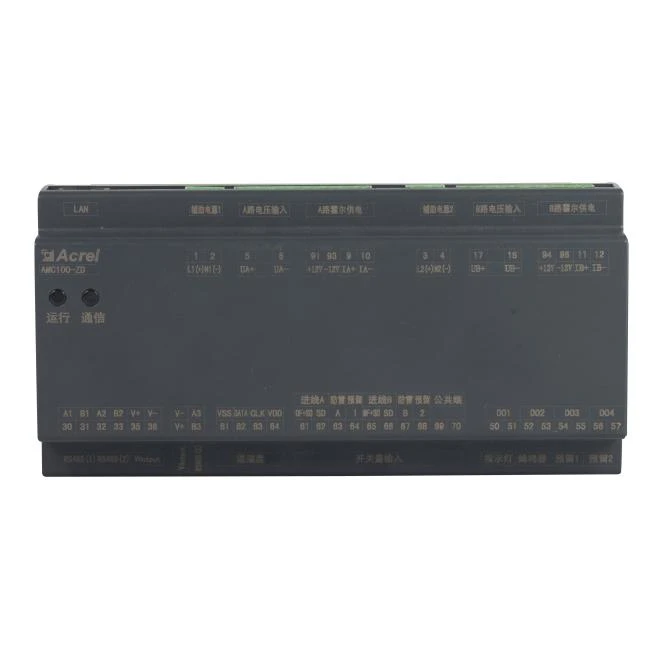

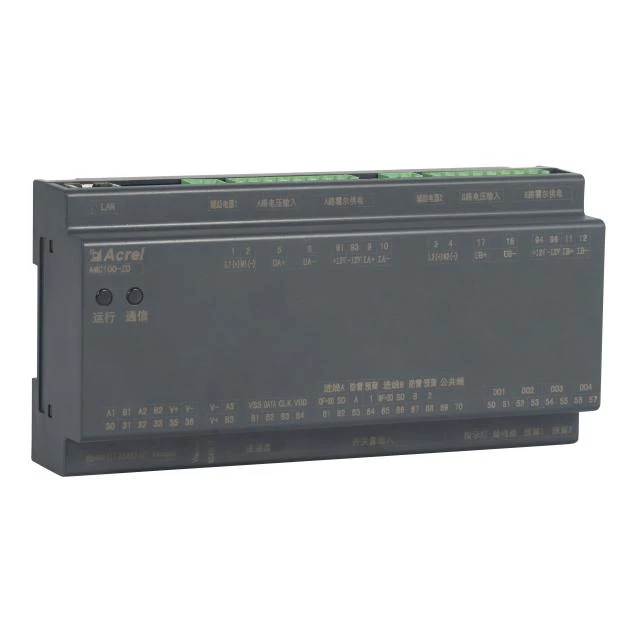

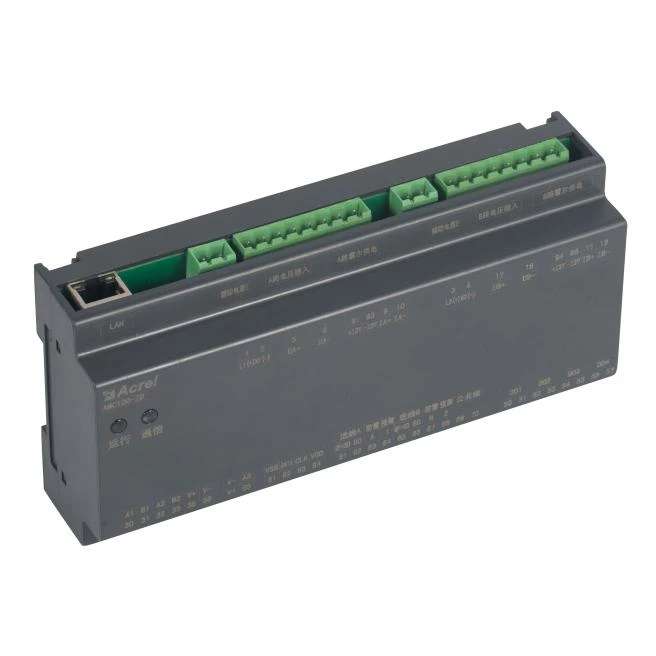

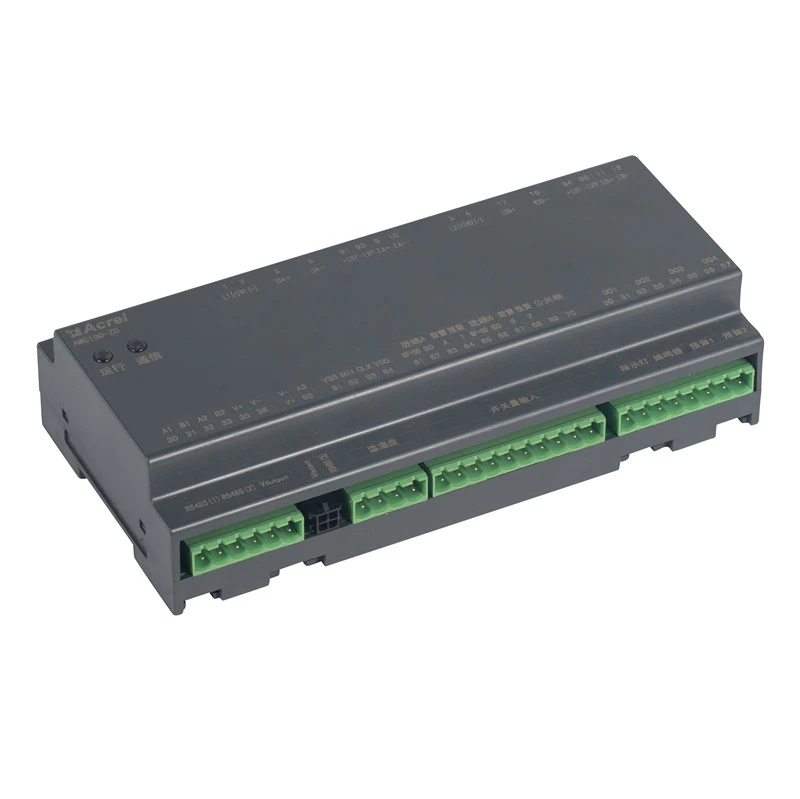

Mesurador de potència de la línia d'entrada principal del centre de dades

1. A més B independents de dues línies de corrent continu de tensió, corrent, potència, energia elèctrica,

2. Monitorització de la temperatura i la humitat del canal

3. 8 Entrades d'estat de commutació

4. 4 sortides d'estat de commutació

5. 3 comunicacions RS485

Instal·lació

DIN 35 mm

Mida (L*W*H):

180*90*45

Sistema de distribució

DC

Tensió del bus

Tensió nominal

48VDC, 240VDC, 336VDC

Interval de mesura

±20 per cent

Sobrecàrrega

Tensió instantània 2 vegades per segon

Circuit d'entrada de corrent

Valorat

5V (sensor Hall, ±12V alimentat per AMC100-ZD)

Sobrecàrrega

La durada és 1,2 vegades, instantània 10 vegades/segon

Medi ambient

Altitud

Menys o igual a 2500m

Temperatura

Funcionament:-15 grau -55 grau Emmagatzematge:-25 grau -70 grau

Humitat

Humitat relativa Menor o igual al 93 per cent

Instal·lació

Mètode d'instal·lació de rail DIN35mm o placa inferior

Font d'alimentació auxiliar

AMC100-ZD: potència del senyal（Inferior o igual a 15W）

AMC100-ZD-P24:CC 12-24V d'alimentació independent

AMC100-ZD-P220:

1, quan la tensió constant és DC240V, DC336V, alimentada per AC220V,

Alimentació independent DC240V, DC336V

2, quan la tensió constant és de 48 V DC, alimentada per un subministrament independent de 48 V DC

Resistència d'aïllament

La resistència d'aïllament entre tots els terminals i les parts conductores de la carcassa ha de ser d'almenys 100 MΩ

Sortida de commutació

4 canals 3A 250VAC/3A 30VDC

Canvia l'entrada

8 nodes secs

Comunicació

1 canal aïllat RS485/Modbus-RTU al sistema de fons

1RS485/Modbus-RTU a pantalla tàctil

Connexió 1RS485/Modbus-RTU al mòdul de baixada

1-La funció de comunicació Ethernet del canal és opcional

Instal·lació

Instal·lació de rail DIN35mm o placa inferior

Forma

Tipus

Funció

FOB Shang Hai

(USD)

AMC100-ZA

Supervisió dels paràmetres de potència total del circuit d'entrada de CA trifàsic dual A més B, 8 entrades d'estat de commutació, 4 sortides d'estat de commutació, 2 de control de fuites, 1 detecció de temperatura i humitat, 3 comunicacions RS485

148

AMC-FA30

Superviseu els paràmetres de potència total d'un total de 30 branques de preses de CA duals A més B i 1 comunicació RS485

133

AMC-FA48

Superviseu els paràmetres de potència total d'un total de 48 branques de preses de CA duals A més B i 1 comunicació RS485

177

AMC-FAK30

Superviseu els paràmetres de potència total i l'estat de commutació d'un total de 30 branques de preses de CA duals A més B i 1 comunicació RS485

177

AMC-FAK48

Superviseu els paràmetres de potència total i l'estat de commutació d'un total de 48 branques de preses de CA duals A més B i 1 comunicació RS485

237

AMC100-ZD

Controla la tensió, el corrent, la potència i l'energia elèctrica de 2 línies d'entrada independents A més B, 8 entrades de commutació, 4 sortides de commutació, 1 detecció de temperatura i humitat i 3 comunicacions RS485

148

AMC100-FD30

Superviseu els paràmetres de potència total de les línies de sortida duals de CC A més B en un total de 30 branques i 1 comunicació RS485

133

AMC-FD48

Superviseu els paràmetres de potència total de les línies de sortida duals de CC A més B en un total de 48 branques i 1 comunicació RS485

177

AMC100-FDK30

Superviseu els paràmetres de potència total i l'estat de commutació (actiu) de la presa de corrent continu dual A més B 30 branques i 1 comunicació RS485

177

AMC100-FDK48

Superviseu els paràmetres de potència total i l'estat de commutació (actiu) de la presa de corrent continu dual A més B 48 branques i 1 comunicació RS485

237
