Informació

Característic

1) Comunicació:RS485/Modbus-Rtu

2) Multicircuit:Sortida A més B independent de 2 circuits DC24V

3) Classificació U i I:U: AC 220V/380V I:5A

Funció

·A més B independents de 2 circuits trifàsics de la línia principal de tensió, corrent, potència activa, potència reactiva, potència aparent, factor de potència, energia activa, energia reactiva, tensió zero a terra, corrent de fuga, corrent de seqüència zero, total contingut harmònic (THD), 2-63 harmònics, temperatura ambient i humitat.

·8 entrades d'estat de commutació,

·4 sortides d'estat de commutació, 2 de control de fuites

·3 comunicacions RS485

Instal·lació

DIN 35mm

Mida (L*W*H):

180*90*45

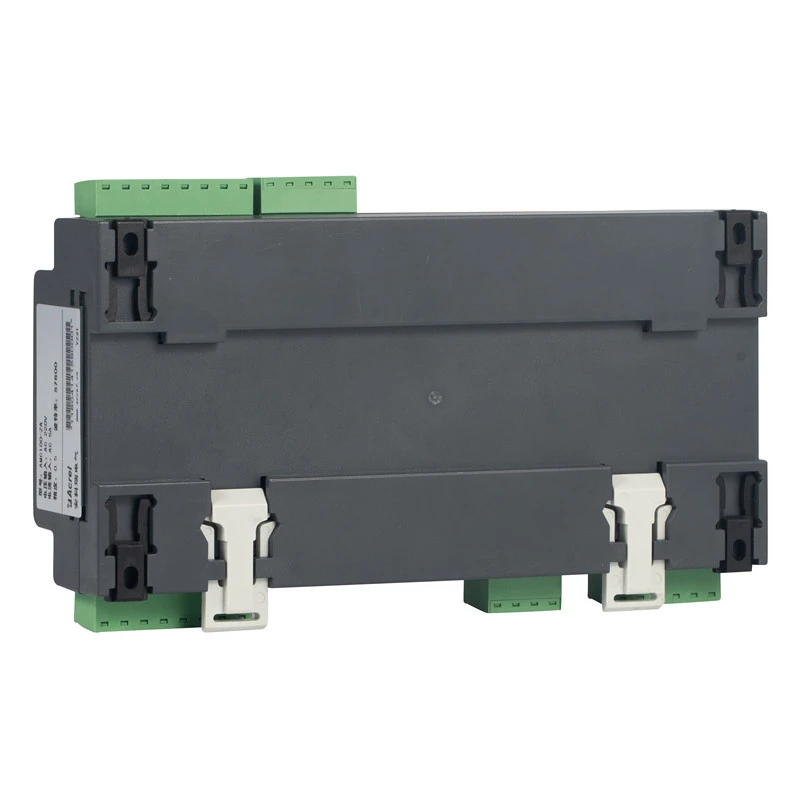

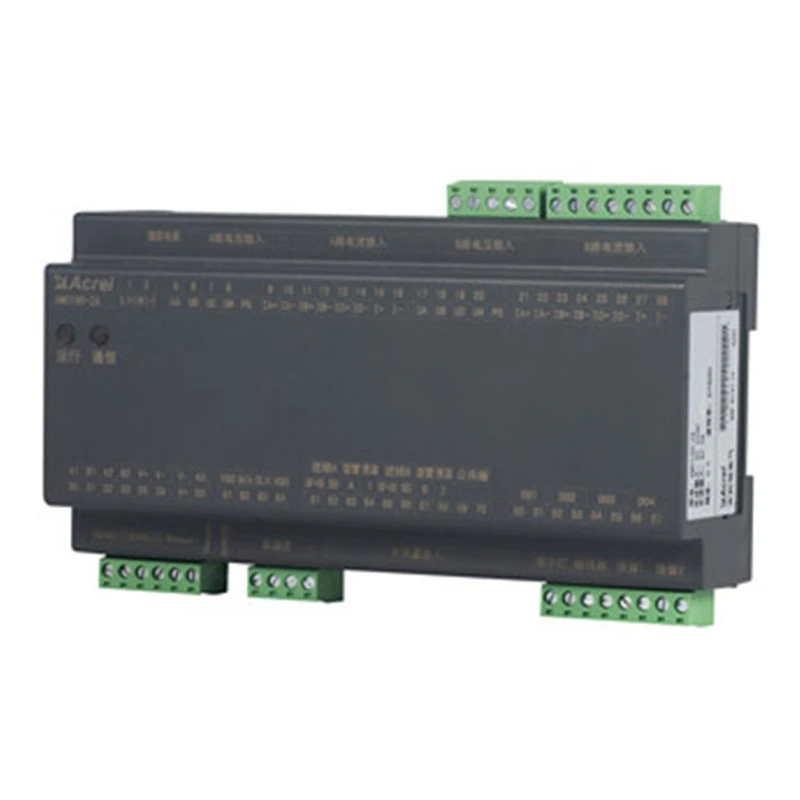

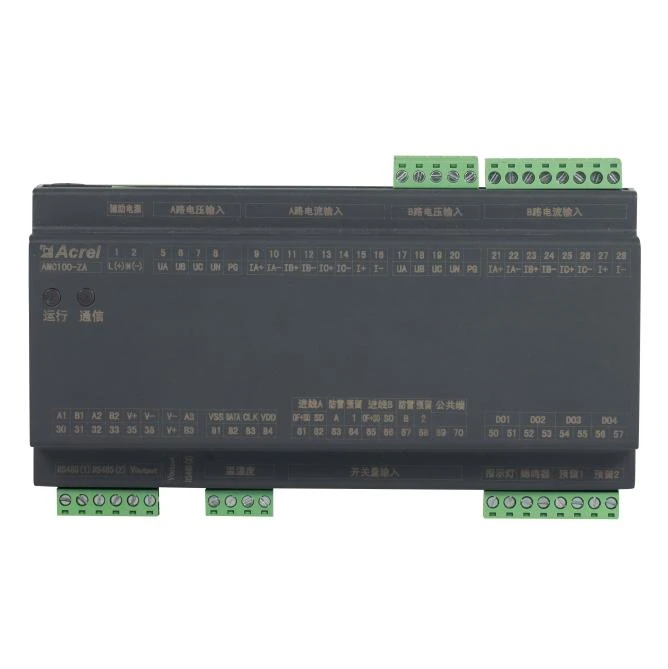

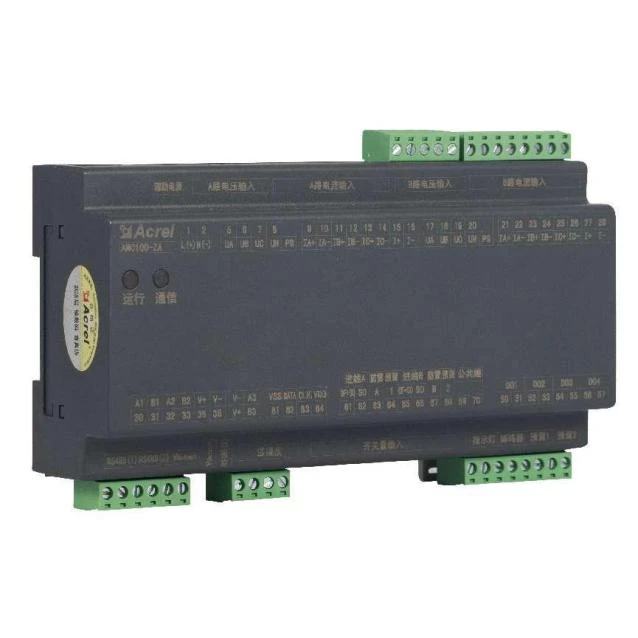

Aparença

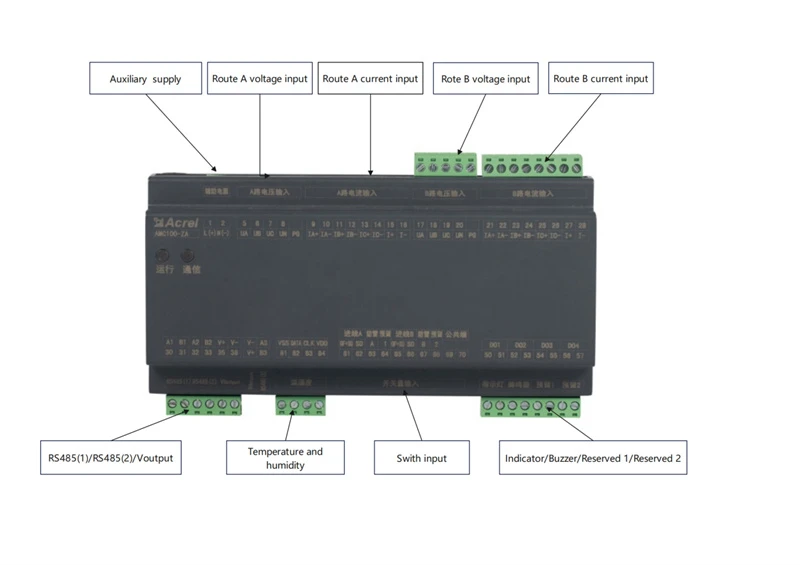

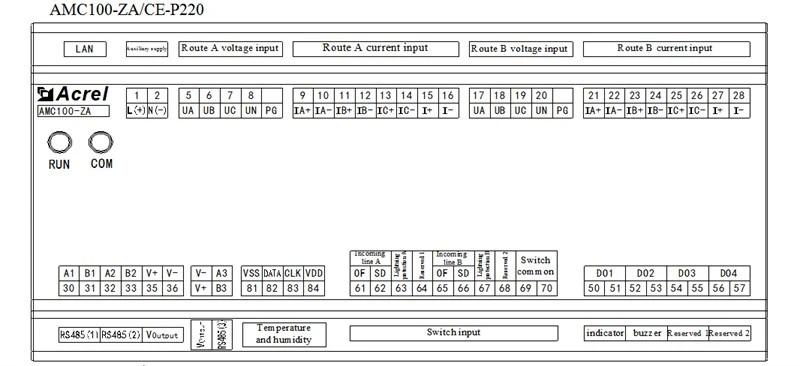

Cablejat

Paràmetre

Sistema de distribució		AC
Tensió del bus	Tensió nominal	220V
	Interval de mesura	±20 per cent
	Sobrecàrrega	Tensió instantània 2 vegades/s
Circuit d'entrada de corrent	Valorat	Secundària 5A
	Interval	0-6A
	Sobrecàrrega	Contínua 1,2 vegades, instantània 10 vegades/s
Precisió	Línia d'entrada	Nivell de tensió/corrent {{0}},2, potència activa/nivell d'energia 0,5, potència reactiva/nivell d'energia 1
	Temperatura	±1 grau
	Humitat	±5 per cent
Freqüència		AC45-65Hz
Font d'alimentació auxiliar		AMC100-ZA: senyal per prendre energia (menys o igual a 15 W) AMC100-ZA-P220: font d'alimentació independent de 220 V AMC100-ZA-P24: CC 12-24 V font d'alimentació independent
Resistència d'aïllament		La resistència d'aïllament entre tots els terminals i les parts conductores de la carcassa no és inferior a 100 MΩ
Sortida de commutació		4 canals 3A 250VAC/3A 30VDC
Canvia d'entrada		8 nodes secs
Comunicació		1 RS485/Modbus-RTU aïllat al sistema de fons 1 RS485/Modbus-RTU a la pantalla tàctil 1 mòdul de connexió RS485/Modbus-RTU avall Funció de comunicació Ethernet de canal 1-opcional
Instal·lació		Instal·lació de rail DIN35mm o placa inferior

Citació

Forma	Tipus	Funció	FOB Shang Hai (USD)
	AMC100-ZA	Supervisió dels paràmetres de potència total del circuit d'entrada de CA trifàsic dual A més B, 8 entrades d'estat de commutació, 4 sortides d'estat de commutació, 2 de control de fuites, 1 detecció de temperatura i humitat, 3 comunicacions RS485	148
	AMC-FA30	Superviseu els paràmetres de potència total d'un total de 30 branques de preses de CA duals A més B i 1 comunicació RS485	133
	AMC-FA48	Superviseu els paràmetres de potència total d'un total de 48 branques de preses de CA duals A més B i 1 comunicació RS485	177
	AMC-FAK30	Superviseu els paràmetres de potència total i l'estat de commutació d'un total de 30 branques de preses de CA duals A més B i 1 comunicació RS485	177
	AMC-FAK48	Superviseu els paràmetres de potència total i l'estat de commutació d'un total de 48 branques de preses de CA duals A més B i 1 comunicació RS485	237
	AMC100-ZD	Controla la tensió, el corrent, la potència i l'energia elèctrica de 2 línies d'entrada independents A més B, 8 entrades de commutació, 4 sortides de commutació, 1 detecció de temperatura i humitat i 3 comunicacions RS485	148
	AMC100-FD30	Superviseu els paràmetres de potència total de les línies de sortida duals de CC A més B en un total de 30 branques i 1 comunicació RS485	133
	AMC-FD48	Superviseu els paràmetres de potència total de les línies de sortida duals de CC A més B en un total de 48 branques i 1 comunicació RS485	177
	AMC100-FDK30	Superviseu els paràmetres de potència total i l'estat de commutació (actiu) de la presa de corrent continu dual A més B 30 branques i 1 comunicació RS485	177
	AMC100-FDK48	Superviseu els paràmetres de potència total i l'estat de commutació (actiu) de la presa de corrent continu dual A més B 48 branques i 1 comunicació RS485	237
