Visió general

Els productes de transductor de corrent de sortida analògica de la sèrie BA apliquen el principi de la inducció electromagnètica per mesurar el corrent CA a la xarxa elèctrica en temps real i utilitzen tecnologia de compensació lineal i de corrent constant per aïllar-lo i transformar-lo en una sortida de senyal de CC estàndard.

Funció

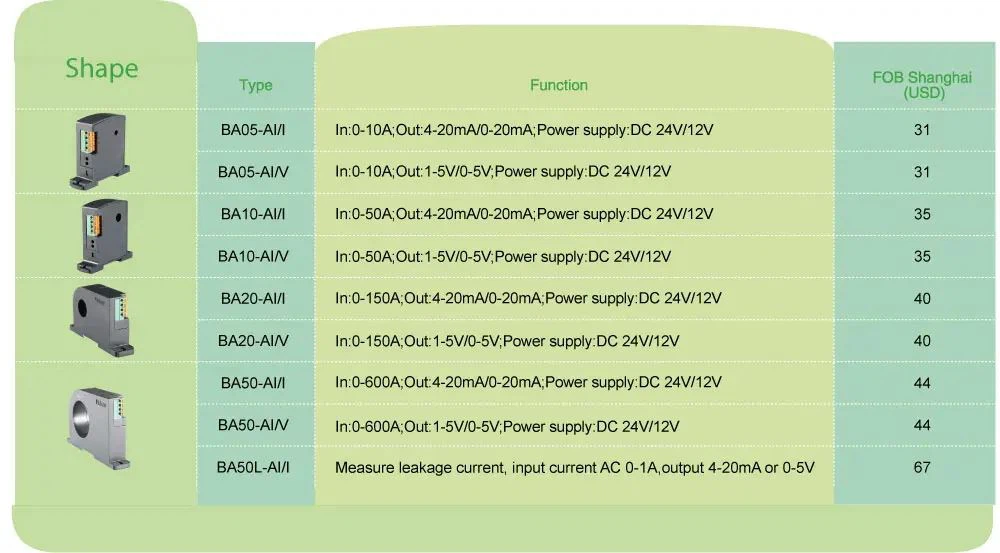

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Potència auxiliar	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
El consum		Menor o igual a 1W	Menor o igual a 1W	Menor o igual a 1W	Menor o igual a 1W	Menor o igual a 1W
Mida del forat passant		φ5 mm	φ10 mm	φ20 mm	φ50 mm	φ50 mm
Entrada	Actual	CA {{0}}~(0,5~10)A	CA 0~(8~50)A	CA 0~(40~200)A	CA 0~(60~600)A	CA {{0}}~(0,1~1)A (limitació de corrents de fuga)
Sortida	Valor nominal	DC4-20mA, o 0-20mA,0-5V,0-10V, etc.
	Resistència de càrrega	Sortida de corrent Menor o igual a 500Ω, Sortida de tensió superior o igual a 1kΩ
Classe de precisió		0,5 per cent
Temps de resposta		Menys o igual a 350 ms
Temperatura		Funcionament:-10 a més 55 graus Emmagatzematge:-25 a més 70 graus
Coeficient de temperatura		Menys o igual a 200 ppm/grau
Instal·lació		(Riel) DIN35, fixar-se a la cabina amb cargols
Normes		GB/T 13850

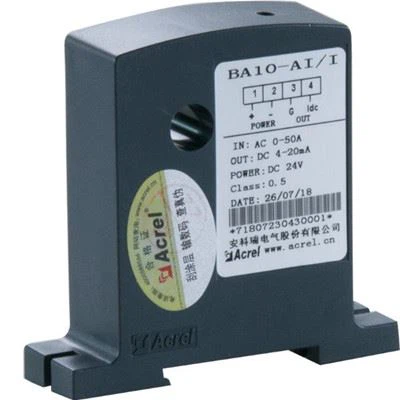

BA10-AI/I

●Aplicació: Automatització industrial

●Entrada: mesura de corrent AC fins a 50A

●Sobrecàrrega: 1,2 vegades el valor nominal

●Sortida: DC 4-20mA

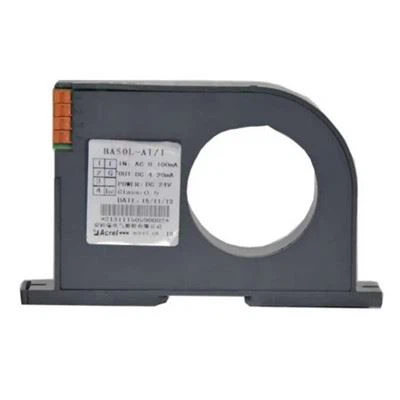

BA50L-AI/I

●Entrada: 0-1Un corrent de fuga

●Sortida: DC 4-20mA

●Mesura de corrent de fuga

●Sobrecàrrega: 1,2 vegades del valor nominal

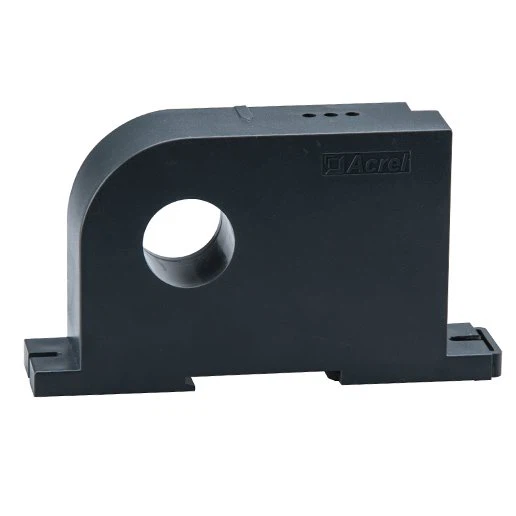

Aparença

JQ77G~7H6BSBOF]A~G}W%8Y

●Major precisió

●Major Nivell d'Aïllament

●Major Nivell de Seguretat

●Menor consum

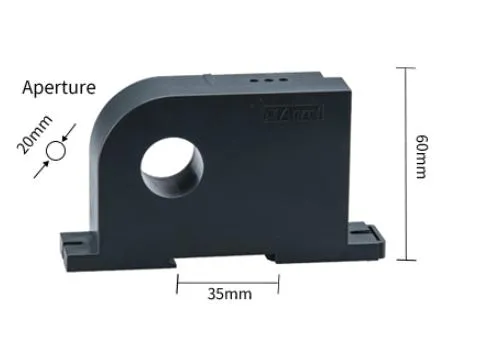

Dimensió

Instal·lació

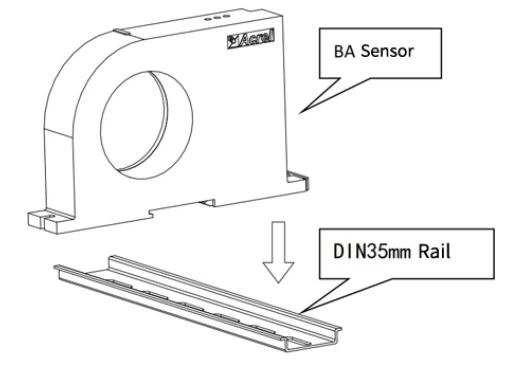

Trieu un lloc adequat per instal·lar el rail DIN35mm estàndard i instal·leu el sensor BA al rail;

Al panell inferior de l'armari, trieu un lloc adequat per obrir dos forats roscats corresponents a la posició del forat fix del sensor instal·lat; Després de col·locar el sensor, instal·leu el cargol de posicionament
