Descripció del producte

Tensió nominal de funcionament CA 0,66 kV

Freqüència nominal 50-60Hz

Temperatura de l'aire ambient -30 grau -70 grau

Altura sobre el nivell del mar Menor o igual a 3000 m

Tensió de resistència a la freqüència elèctrica 3000v/1min 50Hz

S'utilitza al lloc sense pluja ni neu directa, sense contaminació severa i xoc agut

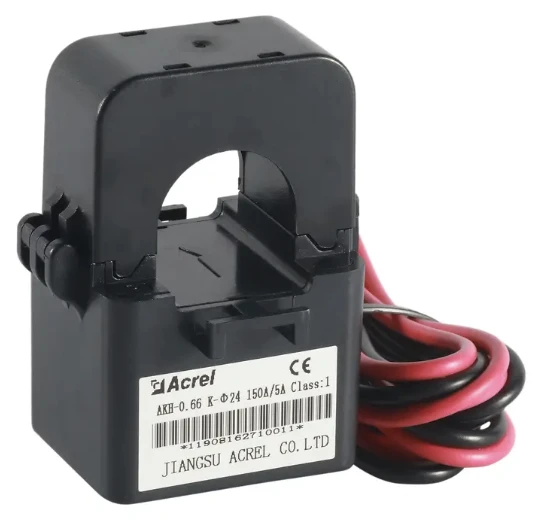

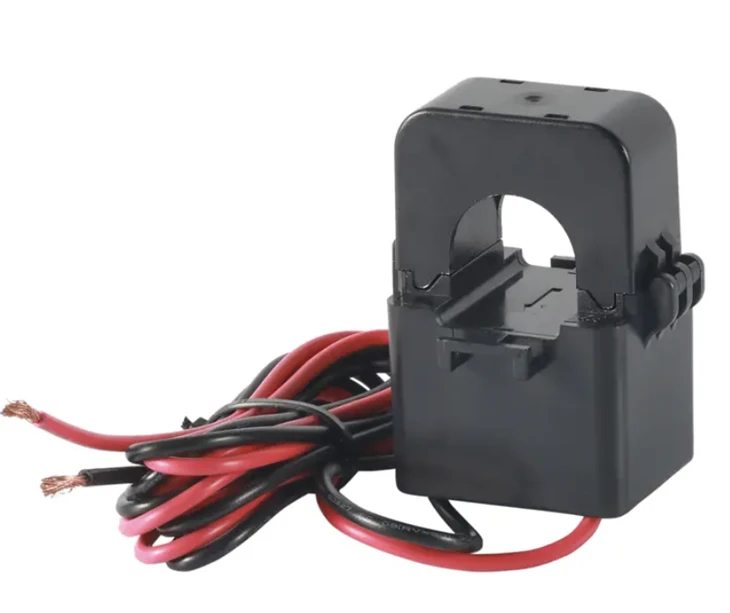

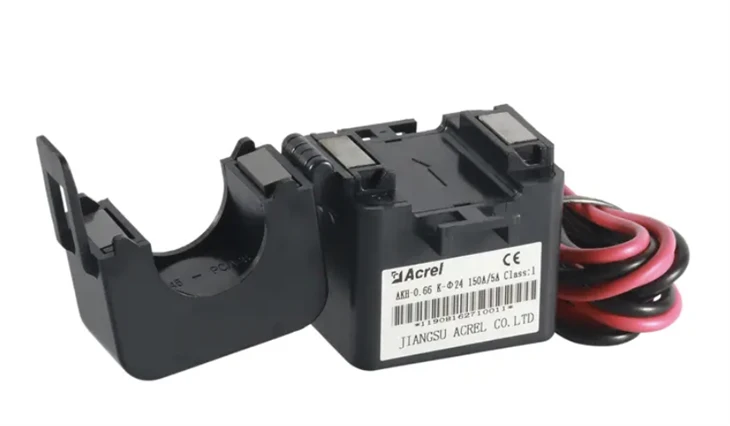

Els transformadors de corrent del tipus de nucli dividit es poden instal·lar fàcilment en un sistema d'alimentació existent sense desconnectar el conductor primari mesurat. Els clients es beneficiaran d'una intensitat laboral reduïda, costos operatius reduïts i una millora de l'eficiència del treball mitjançant l'ús de sistemes d'alimentació d'alta mobilitat o espai restringit o ininterrompuda.

Paràmetre

Model	ració actual (A)	Precisió	Càrrega nominal (VA)	Diàmetre màxim del cable (mm)
AKH-0,66/K-φ10	5 A/1,25 mA	0.5	10	φ10
	(10-20) A/5mA
	(40-60) A/20mA
AKH-0.66/K-φ16	(20-50) A/10mA	0.5	10	φ16
	(40-100) A/20mA
	100 A/40mA
AKH-0.66/K-φ24	(60-200) A/20mA	0.5	10	φ24
	(100-250) A/40mA
	400A-100mA
AKH-0.66/K-φ36	(100-200) A/10mA	0.5	10	φ36
	(200-400) A/20mA
	(300-600) A/100mA
	400 A/40mA
	600 A/75mA
AKH-0.66/K-φ24	(150-200) A/5(1)A	1	1	φ24
	(250-300) A/5(1)A		1.5
AKH-0.66/K-φ36	(300-400) A/5(1)A	1	1.5	φ36
	(500-600) A/5(1)A	0.5	1.5

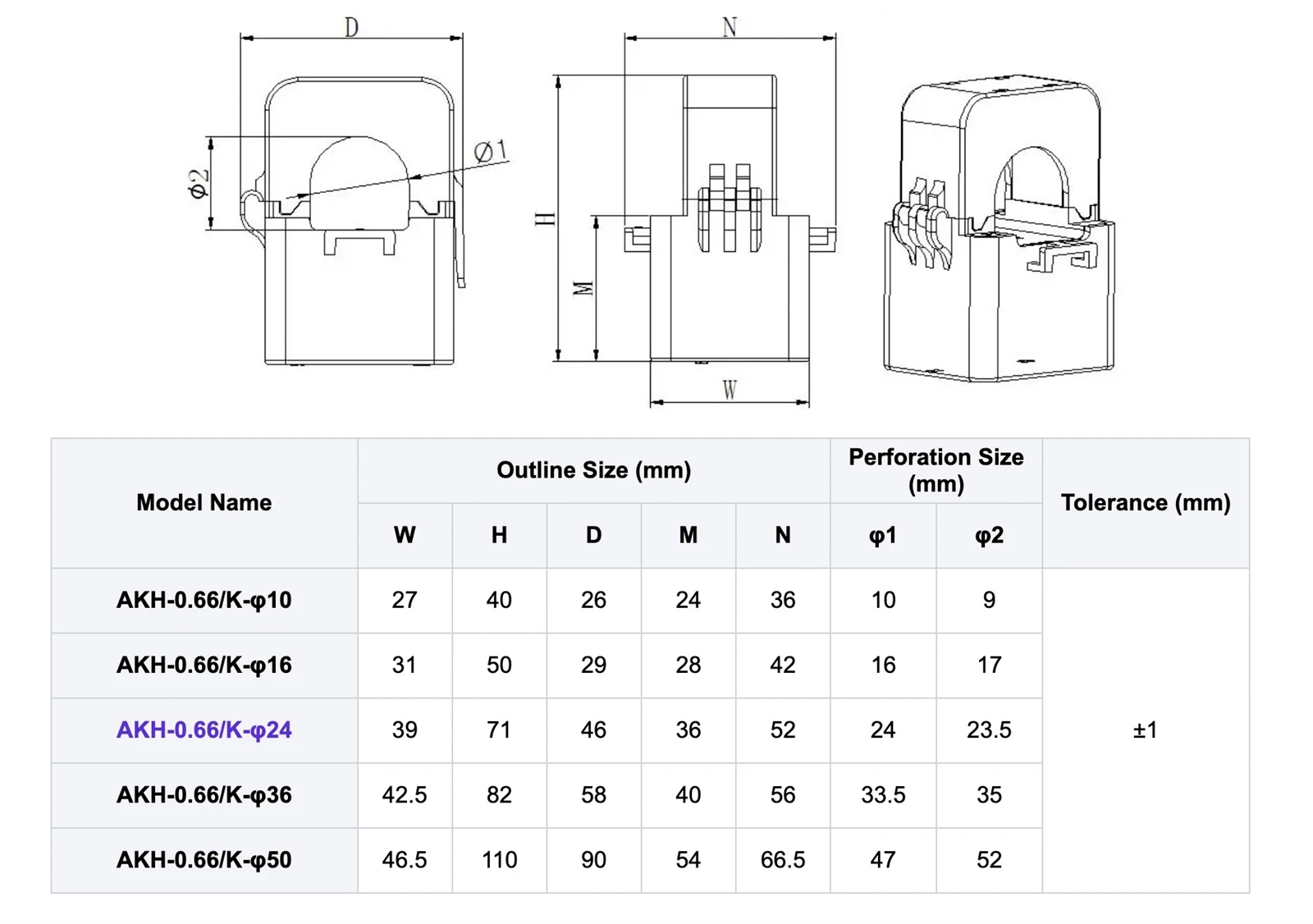

Diàmetre

diameter

Aplicació

El transformador de corrent (CT) s'utilitza per transformar l'alta corrent de CA a valors de corrent petits fàcilment manejables. En connectar-se amb el mesurador de panell o el relé, aquests transformadors de corrent poden ajudar a mesurar els paràmetres actuals i protegir l'equip.
