Descripció de la producció

Els sensors de tensió de CC de la sèrie BM són el mòdul de mesura que converteix la tensió CC mesurada en el corrent CC proporcional o el senyal de tensió CC segons la teoria d'aïllament òptic. El costat d'entrada està molt aïllat del costat de sortida.

Alta precisió, linealitat i integració, mida petita, estructura senzilla, estabilitat a llarg termini i adaptabilitat a diverses condicions de treball. S'utilitzen àmpliament per al control del sistema i la detecció d'equips elèctrics en els sectors d'energia, petroli, mines, químics, ferrocarrils, comunicacions, automatització d'edificis.

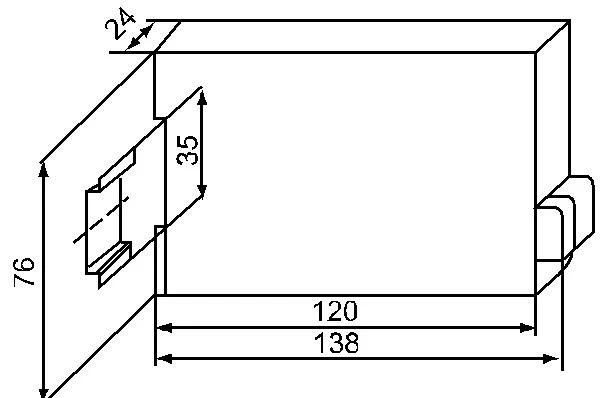

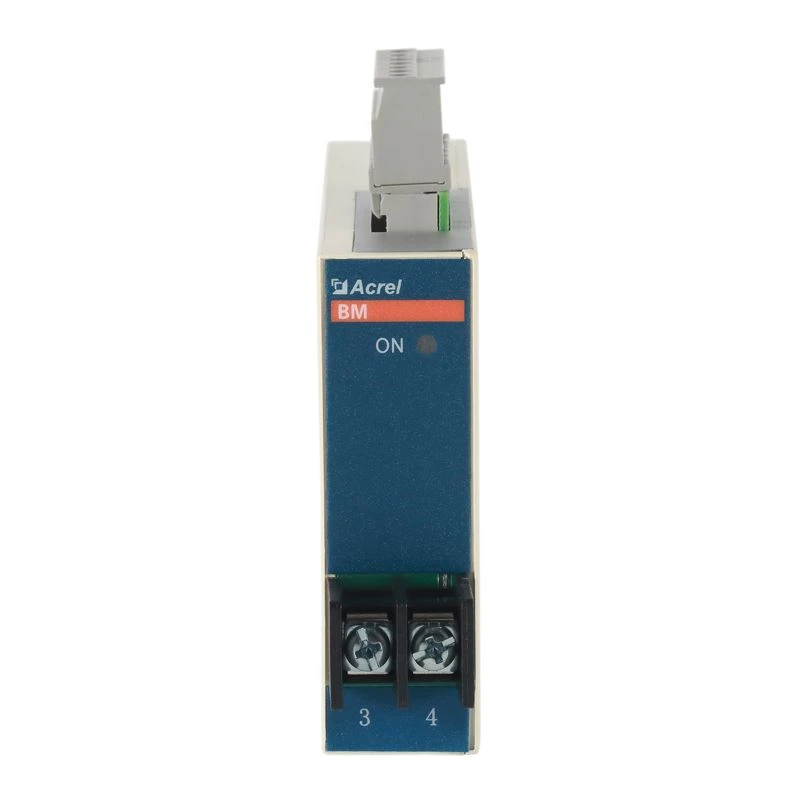

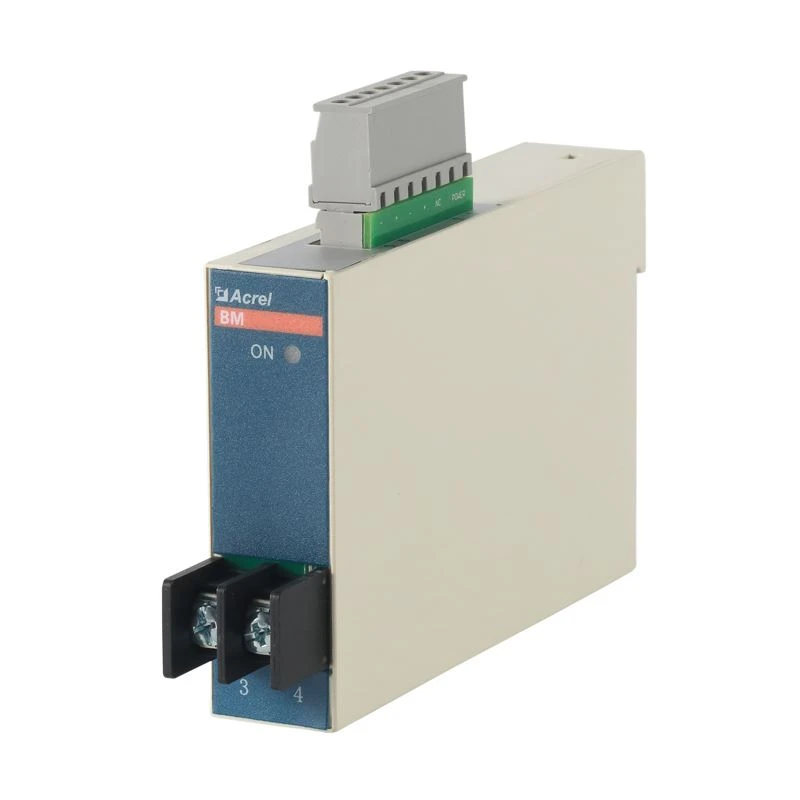

Aparença

Paràmetres

Paràmetres tècnics		Índex
Entrada		Tensió nominal 300-1500V CC
		Interval de tensió de mesura 120 per cent * Vpn
Sortida	Valor nominal	tensió: DC 0-5V,DC0-10V ; corrent: DC 4-20mA,DC 0-20mA
	Protecció de sobrecàrrega	Màx. sortida Menor o igual al 150 per cent de l'escala completa
	Resistència de càrrega	>5000Ω (sortida de tensió)/<450ω(current>
Font d'alimentació		DC12V / DC15V / DC24V / DC48V (Opcional)
Grau de precisió		0.5
tensió de suport		La freqüència d'alimentació suporta una tensió de 3500 VCA entre entrada/ sortida i font d'alimentació
Error de linealitat		0,2 per cent
Tensió de compensació / Corrent de compensació （Ta=més 25 graus ）		50mV (correspon a la sortida de tensió)/80uA (correspon a la sortida actual)
Temps de resposta		Menys o igual a 30mS
Resistència d'aïllament		＞20MΩ@DC500V
Mètode d'instal·lació		Amb guia guia TS35
Condicions ambientals	Temperatura	Temperatura de funcionament: -10 graus - més 55 graus ; temperatura d'emmagatzematge: -40 graus - més 85 graus
	Humitat	Menys o igual al 93 per cent d'HR, sense rosada, sense gas agressiu
	Altitud	Menys o igual a 2500m
