Descripció

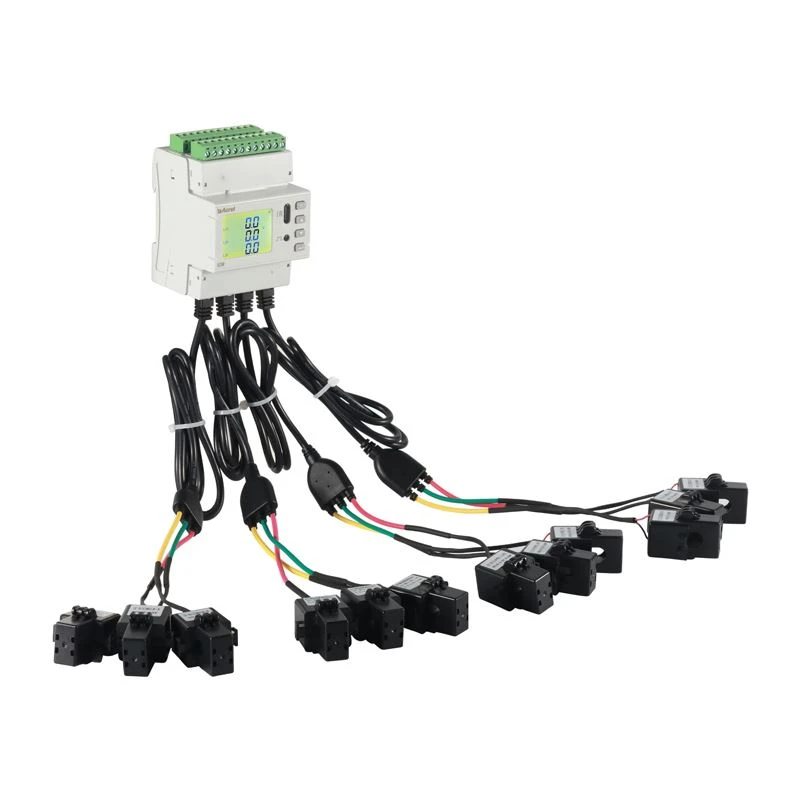

Els mesuradors de potència multibucle de la sèrie Acrel ADW2XX s'utilitzen principalment per mesurar els paràmetres elèctrics complets de múltiples circuits trifàsics, es poden connectar fins a quatre entrades de corrent de bucle trifàsic simultàniament. Pot mesurar tensió i corrent, potència, factor de potència, angle de fase, desequilibri, harmònic i altres paràmetres.
|
|
Precisió Potència activa: classe 1 Freqüència Interval:50 - 60Hz Sortida de pols Sortida de pols actiu i sortida de pols reactiu Consum <0.5VA(Single phase) |
|
Mida (L*W*H) Mida del panell (L × W): 72 * 97,7 * 36 mm Sense fil Transmissió a 470MHz i la distància màxima en espai obert és d'1 km; 2G; NB Corrent d'arrencada 4‰ lliures |
|
|
Especificació |
3 fases 3 cables, 3 fases 4 cables |
|
|
Tensió |
Tensió nominal |
3*220/380V |
|
Consum |
<0.5VA |
|
|
Actual |
Corrent d'entrada |
5A,100A |
|
Consum |
<0.5VA |
|
|
Precisió |
Actual |
Classe 0.5 |
|
Potència activa |
Classe 1 |
|
|
Potència reactiva |
Classe 2 |
|
|
Comunicació |
RS485 (Modbus-RTU) |
|
|
Humitat relativa |
Menys o igual al 95% (sense condensació) |
|
|
Esquema |
L*W*H (mm) |
72*97.9*36 |
|
Temperatura |
En funcionament |
-25~55 graus |
|
Emmagatzematge |
-40~80 graus |
|
|
Humitat |
Menys o igual al 95% (sense condensació) |
|
|
Altitud |
<2000m |
|
Funció

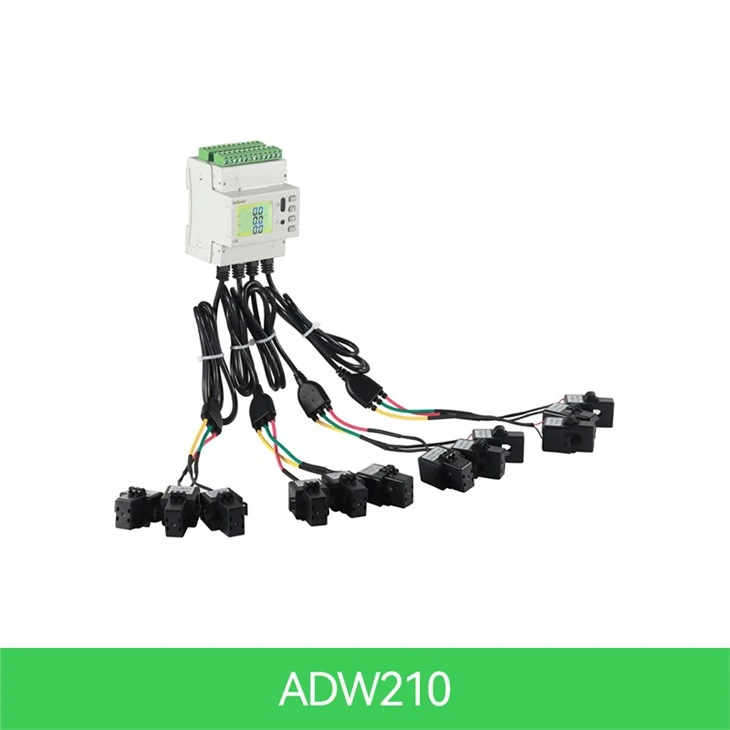

Els mesuradors de potència del monitor d'energia trifàsica de CA de tipus carril de la sèrie ADW210 s'utilitzen principalment per a la mesura de paràmetres elèctrics complets de múltiples bucles trifàsics. Es poden connectar simultàniament a l'entrada de corrent de fins a quatre llaços trifàsics.
|
|
●N (1, 2, 3, 4) circuit trifàsic de mesura de paràmetres totalment elèctric, transformador de corrent extern; ●Controlar la tensió/corrent trifàsica, el corrent de seqüència zero i la freqüència; ●Monitoritzar la potència trifàsica, la potència total (activa, reactiva i aparent); ●Monitoritzar el factor de potència trifàsic i el factor de potència total; ●Monitoritza l'angle de fase de tensió/corrent, grau de desequilibri tensió/corrent; ●Controlar els harmònics totals de tensió i corrent i 2-31 subharmònics; ●Registres extrems de tensió, corrent i potència del mes actual i el mes passat; ●Màxim corrent, demanda de potència màxima i corrent en temps real, demanda d'energia en temps real; ●200 registres d'esdeveniments, enregistrament de l'acció DIDO; ● Suport de sobretensió, sobreintensitat, fallada de fase, enllaç DI i altres sortides d'alarma; ●4-zona horària 14-Configuració de la taxa de temps; ●Energia elèctrica de quatre quadrants, 12-estadístiques d'energia elèctrica multitaxa mensual; ●31 dies de congelació d'energia elèctrica de quatre quadrants i de velocitat múltiple, mesurament d'energia elèctrica directa i inversa; ●Entrada d'interruptor de dues vies, sortida de commutador de dues vies, comunicació RS485, sortida de pols activa (es pot canviar el bucle corresponent). |

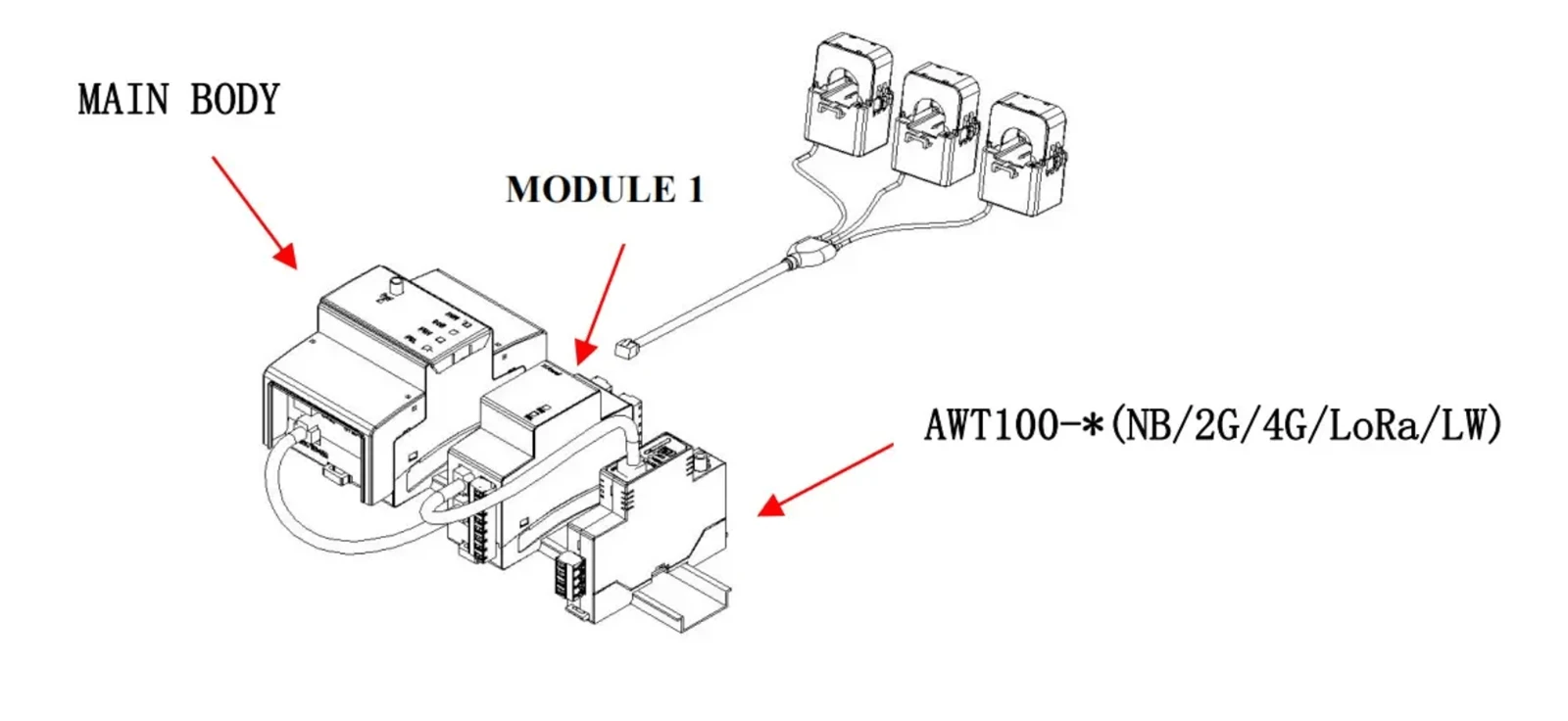

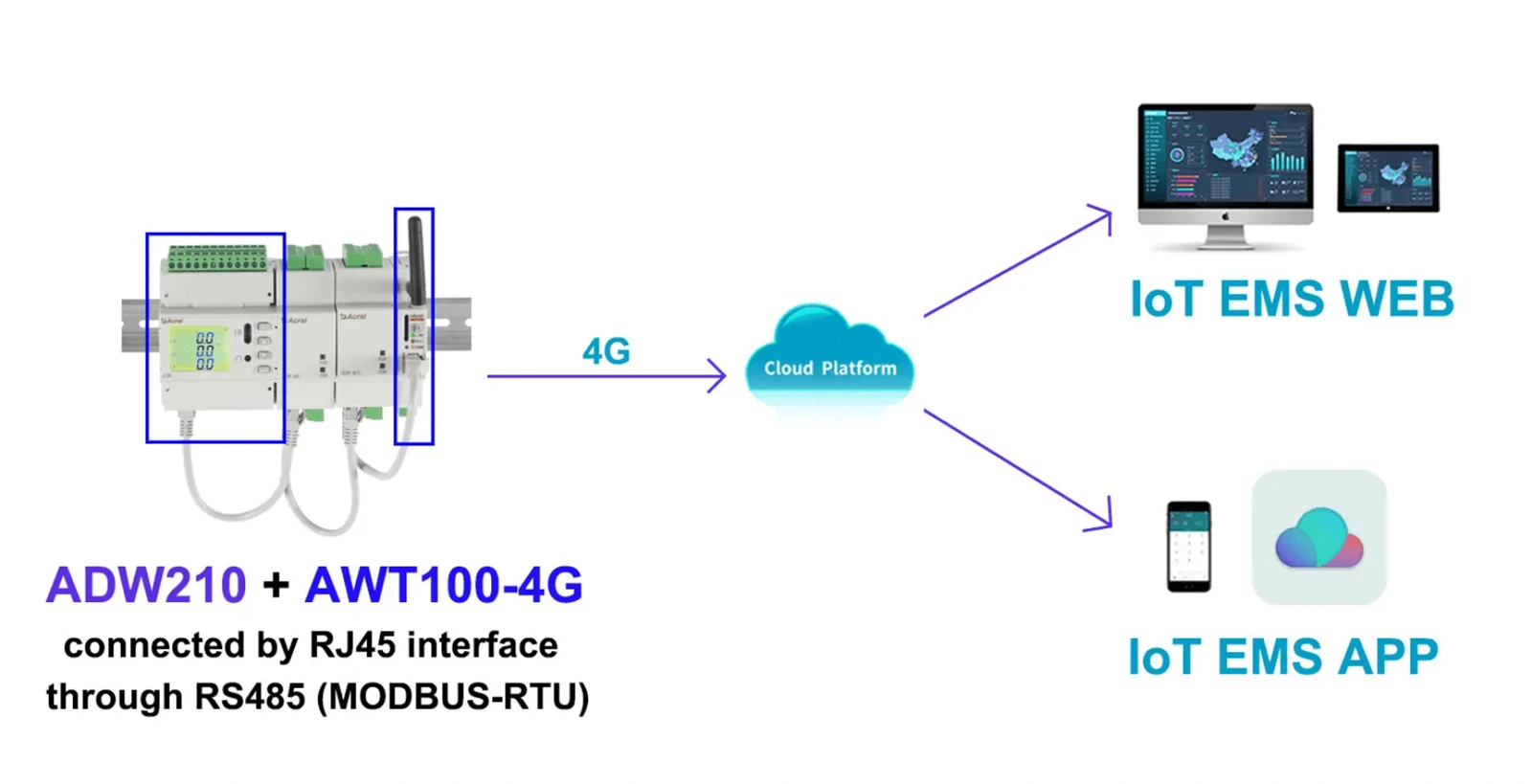

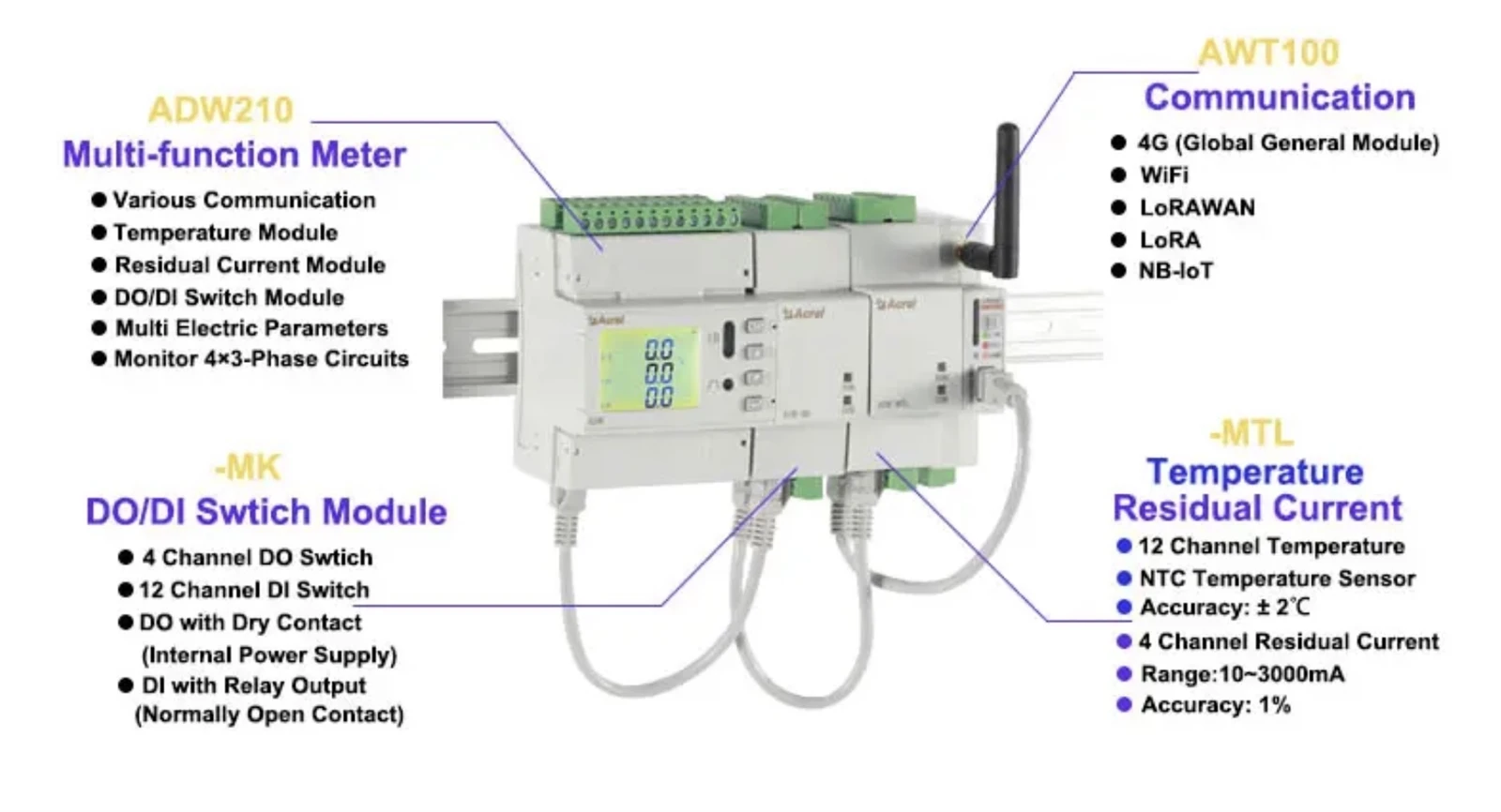

Mòdul de comunicació ampliat --- AWT100:
|
●AWT100 |
● WiFi
● LoRaWAN
|
|
| Mòdul ampliat | Descripció |
| Mòdul de comunicació AWT100 | 4G (mòdul general global) |
| 4G (mòdul sud-americà) | |
| LoRaWAN (868 MHz, 923 MHz) | |
| LoRa (460~510 MHz) | |
| NB-IoT |
AmpliatMòdul de mesura de la temperatura del cable i el corrent residual --- MTL
|
●MTL |
● Mesura de la temperatura: -20 grau ~+100 grau
● Mesura de corrent residual: 10~3000 mA
● Precisió: temperatura: ± 2 graus; Corrent residual: 1% (classe 1)
|
|
| Mòdul ampliat | Descripció | |
| -Temperatura MTC & Corrent residual Mòdul de mesura |
Mesura de la temperatura | -20 grau ~+100 grau |
| Mesura de corrent residual | 10~3000 mA | |
| Precisió | Temperatura: ± 2 graus; Corrent residual: 1% (classe 1) | |
| Font d'alimentació | DC 12V; consum: inferior o igual a 1W; interfície RJ45 | |
| Comunicació | interfície RJ45; MODBUS-RTU (comunicació amb el cos principal) | |

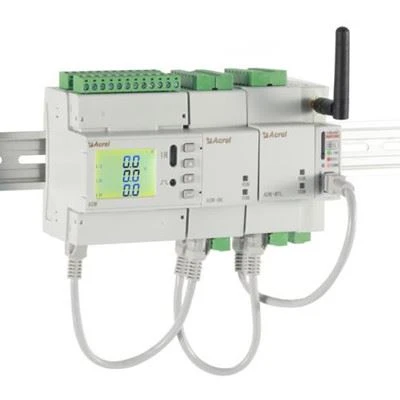

AmpliatInterruptor DO/DI Mòdul de funció addicional --- MK
|
●MK |
● DI de 12 canals (entrada digital)
|
|
| Mòdul ampliat | Descripció | |
| - Mòdul de commutació MK | 12 × DI (entrada) | Entrada de contacte sec amb font d'alimentació incorporada |
| 4 × DO (sortida) | Sortida de contacte normalment obert del relé; qualificació AC 250V/3A, DC 30V/3A | |
| Font d'alimentació | DC 12V; consum: inferior o igual a 1W; interfície RJ45 | |
| Comunicació | interfície RJ45; MODBUS-RTU (comunicació amb el cos principal) | |

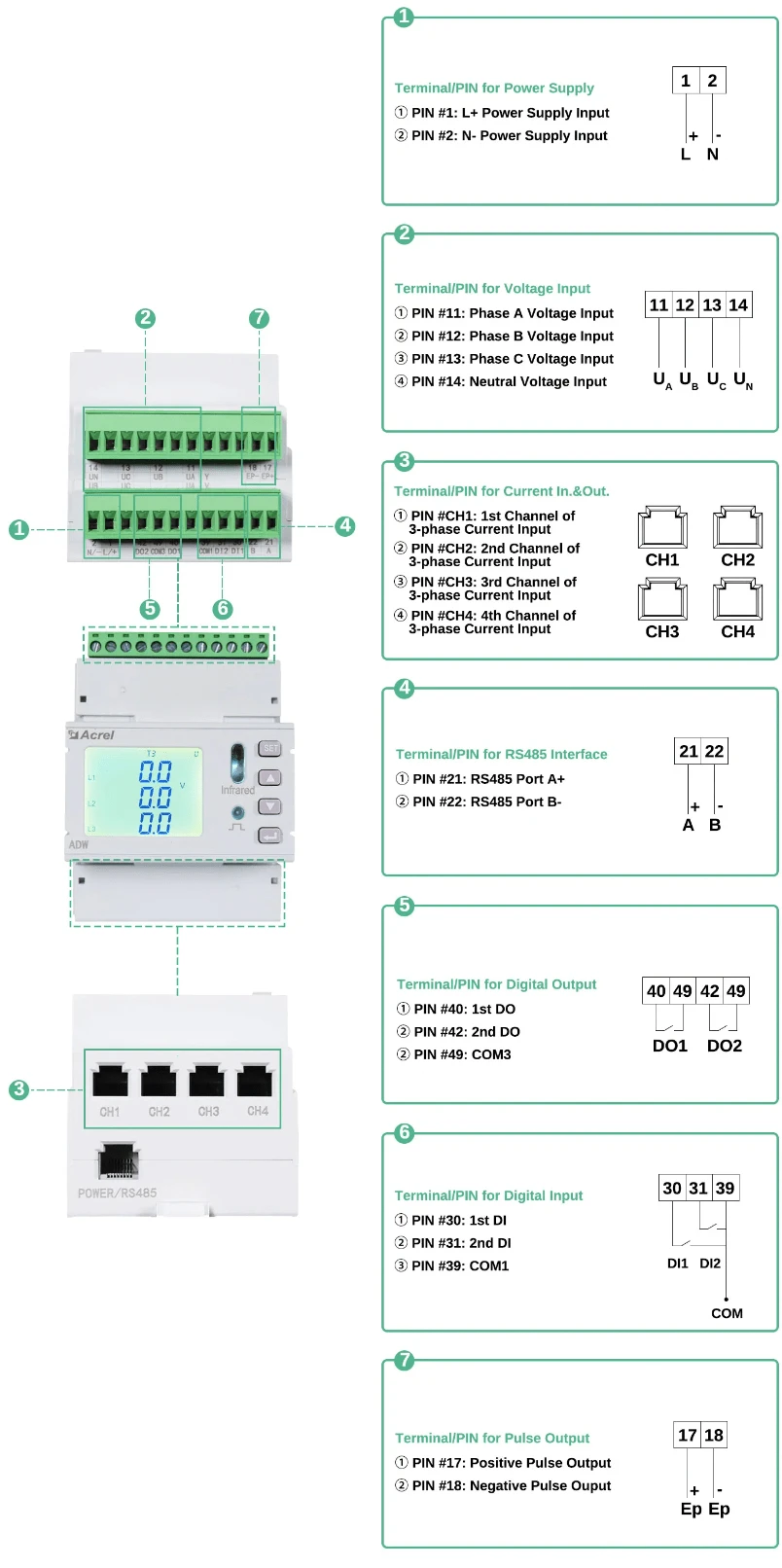

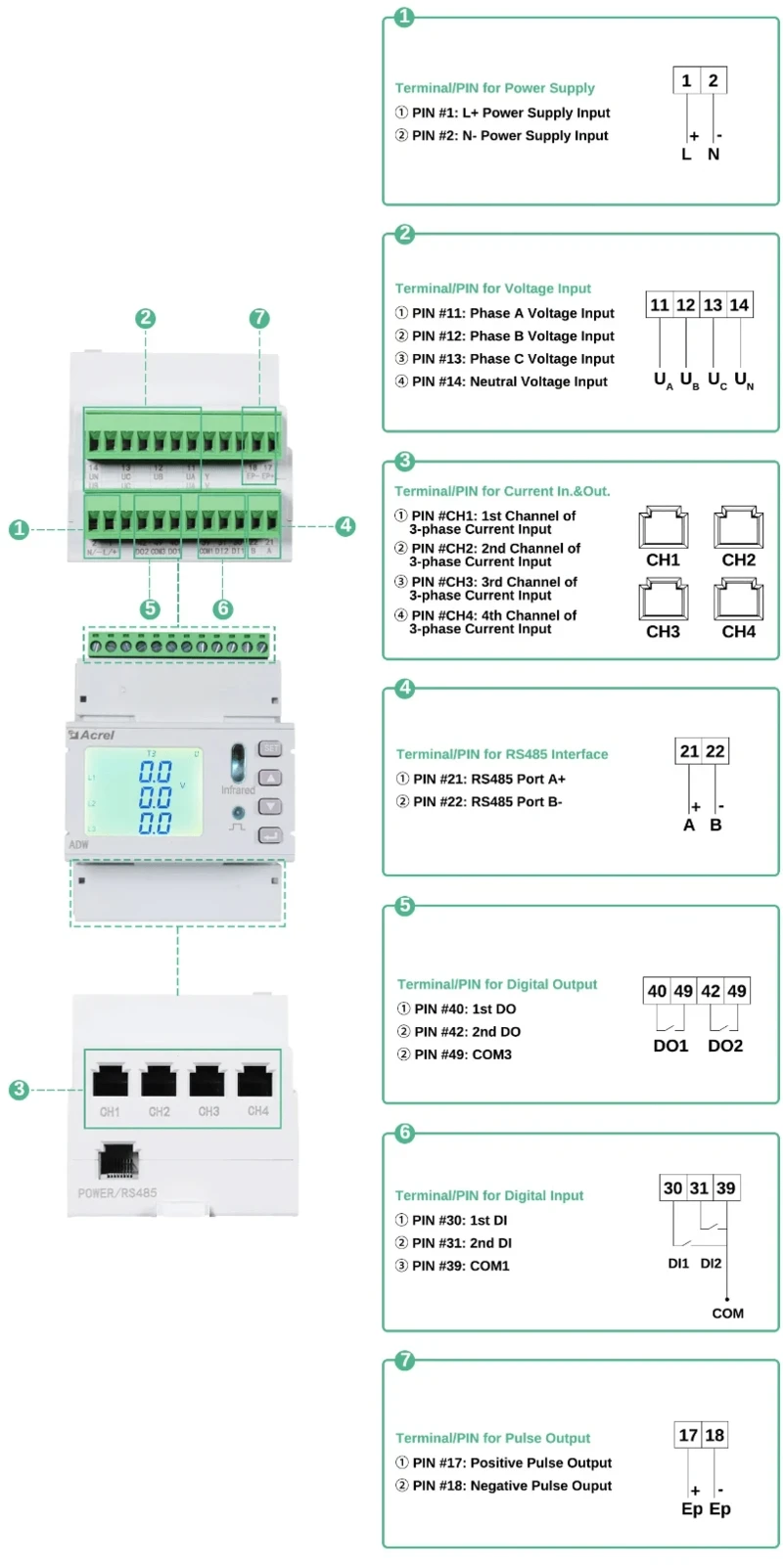

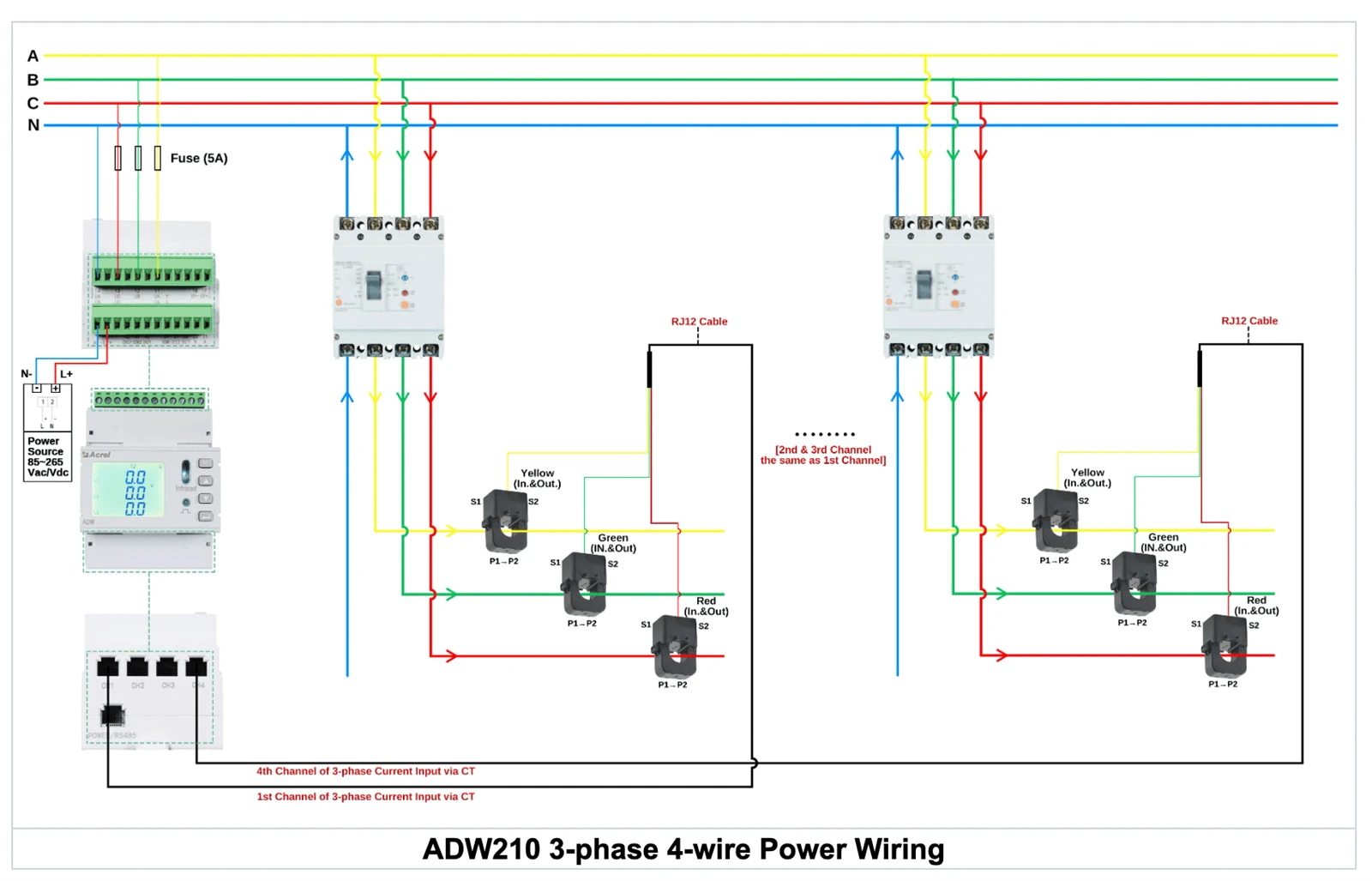

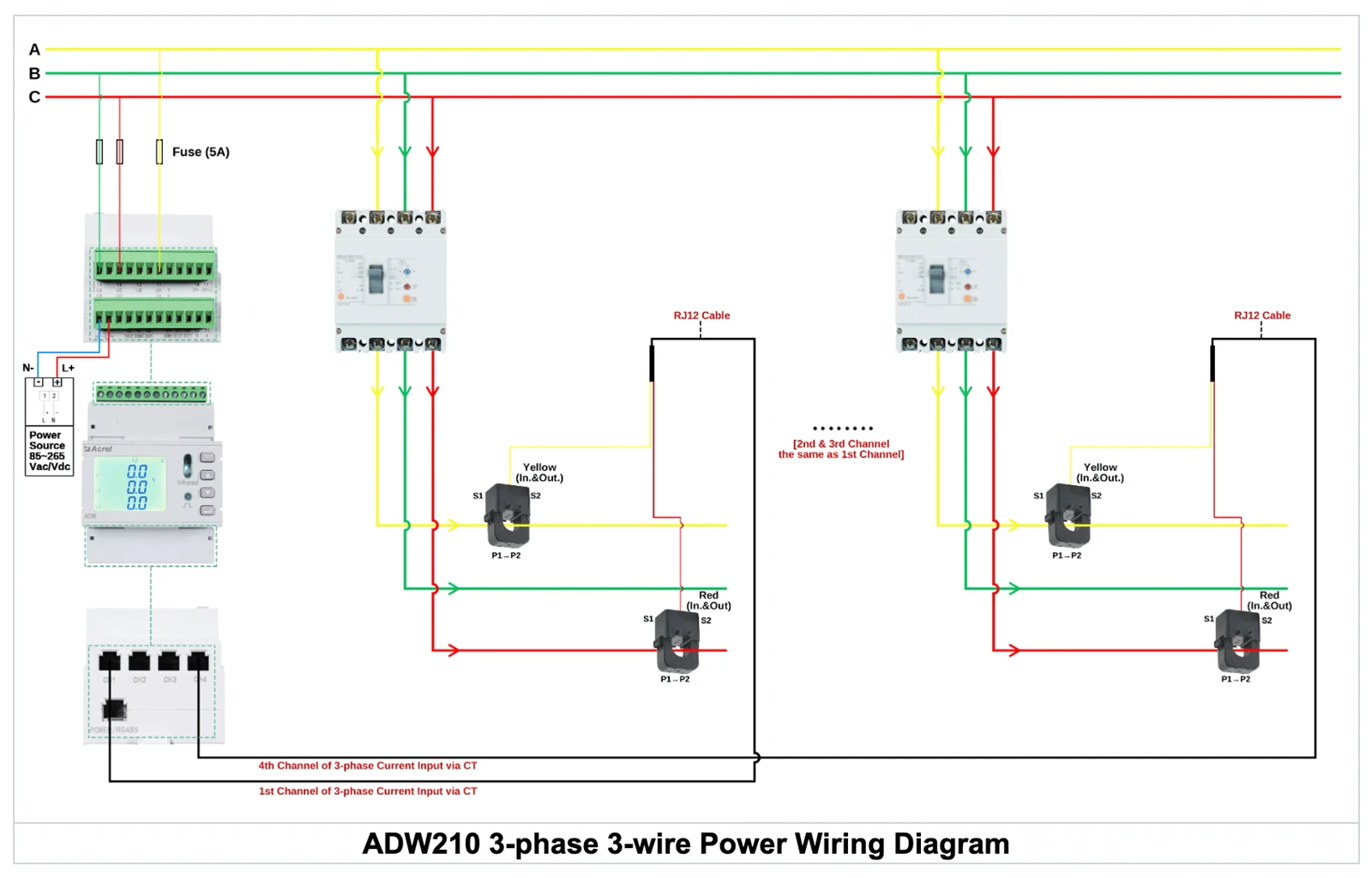

Cablejat

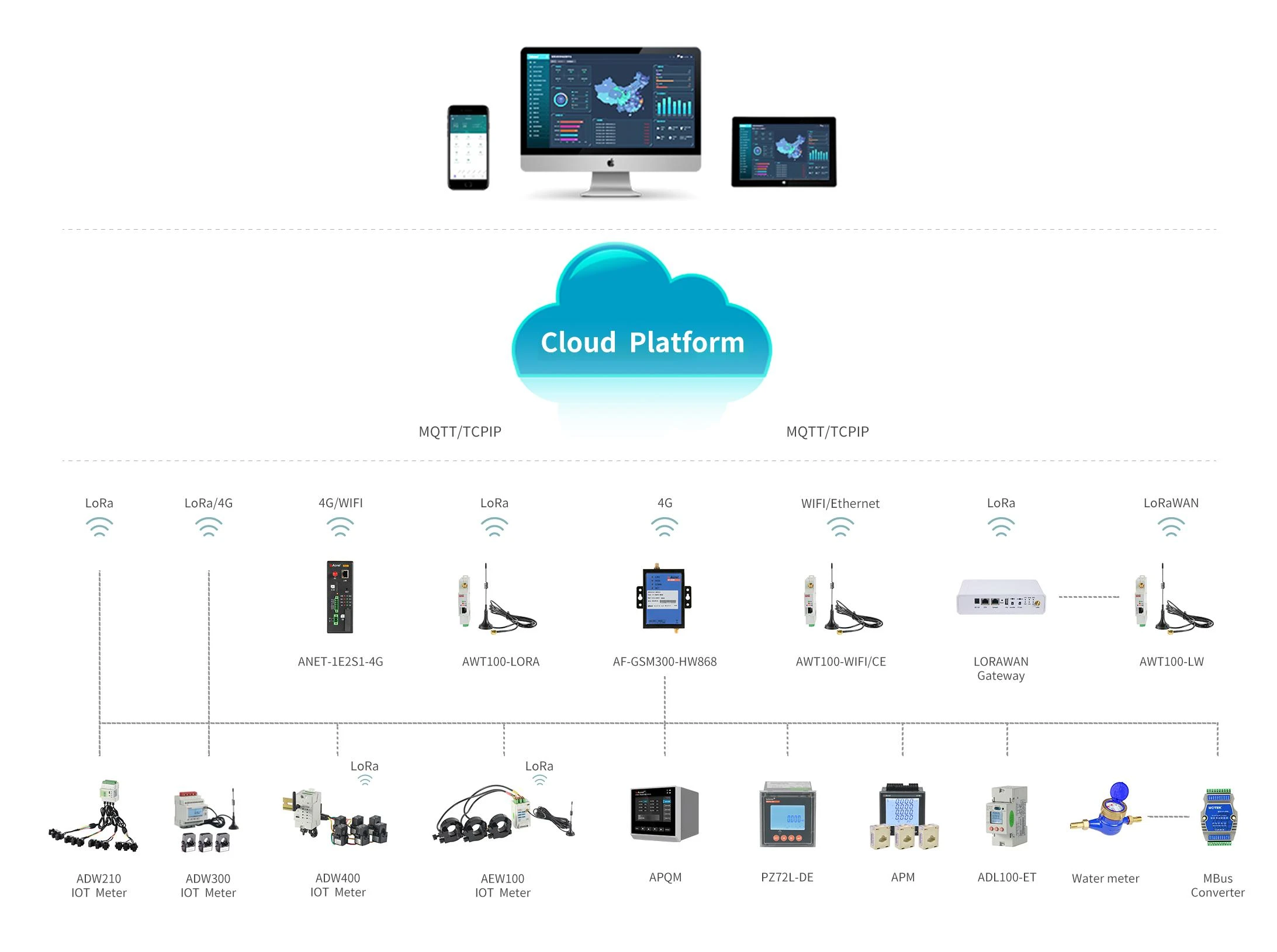

Solució IoT
