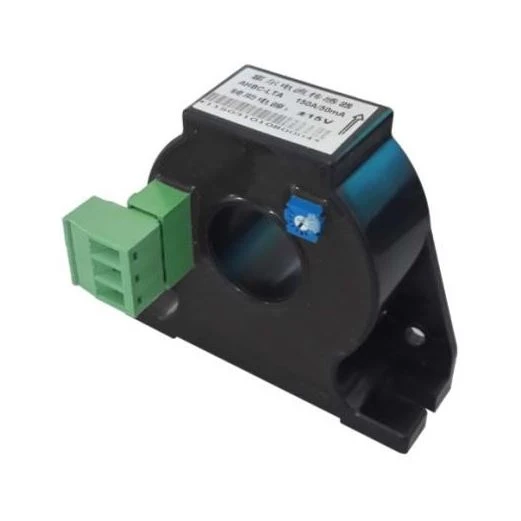

El sensor de corrent Hall de bucle tancat també s'anomena sensor de corrent d'equilibri magnètic Hall. Incorpora la teoria esmentada amb la teoria de l'equilibri magnètic. En altres paraules, el concentrador de camp ferromagnètic concentra el camp magnètic generat pel corrent primari i l'aplica al component Hall. Aleshores, la sortida del senyal de tensió del component Hall s'amplifica i es converteix en l'entrada de l'amplificador de potència. La sortida de corrent compensada flueix a través de la bobina compensadora secundària. El camp magnètic generat per la bobina secundària és oposat al camp generat pel corrent primari. D'aquesta manera, el camp primari es compensa i la sortida de Hall es redueix gradualment. Quan el camp primari és equivalent al secundari i el corrent de compensació es manté estable, és l'equilibri magnètic. Aquest circuit consisteix principalment en un component de conversió d'electromagnetisme, un amplificador de circuits i un circuit compensador d'accionament.
1 Explicació del tipus
2 Especificació. i mida (unitat:mm)

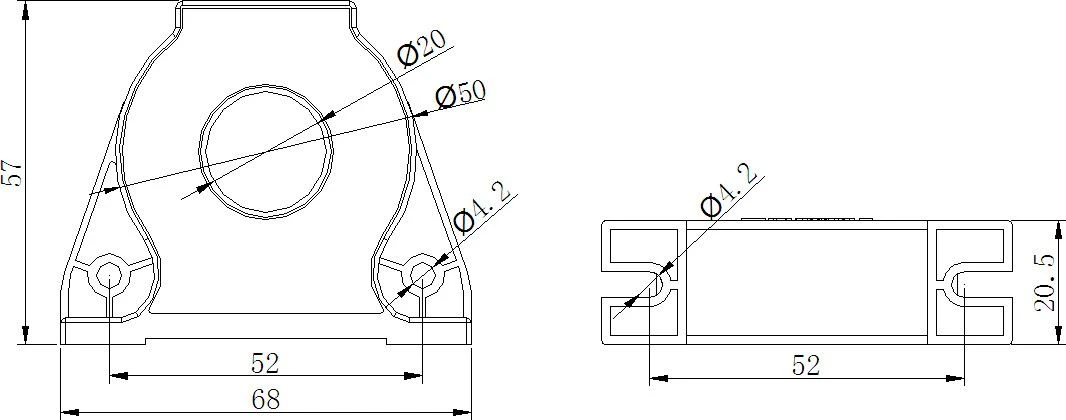

2.1 Mida del esquema de l'AHBC-LTA
 |  |

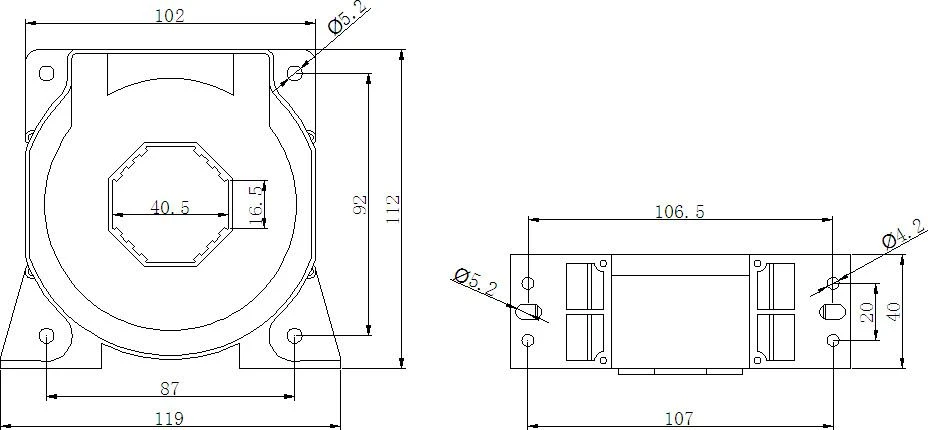

2.2 Mida del contorn de AHBC-LT1005
 |  |

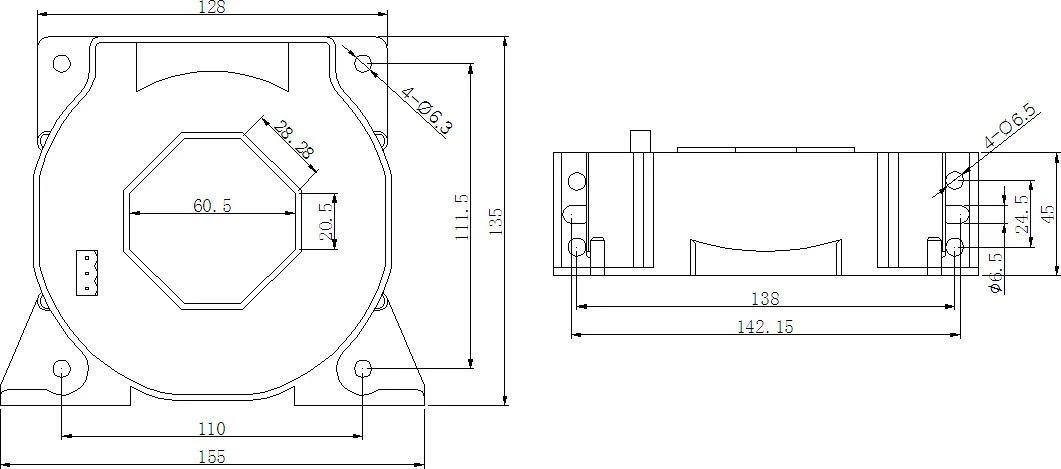

2.3 Mida del contorn de l'AHBC-LF
 |  |
3. Taules de referència creuada d'especificacions. - paràmetre
Especificació | Corrent nominal | Font d'alimentació | Sortida nominal | Abertura de mesura (mm) | Grau de precisió |
AHBC-LTA | 100-300A | ±15V | 50mA/100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200 mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400 mA | / | 0.5 |
Nota: el corrent d'entrada de CA i CC es pot mesurar, especifiqueu-ho en fer la comanda.
4. Mètode de cablejat
● Definició de terminals de cablejat
Nota: 1. La sortida analògica GND s'ha de connectar a terra d'alimentació.
2. Seleccioneu la direcció correcta del flux de corrent.
