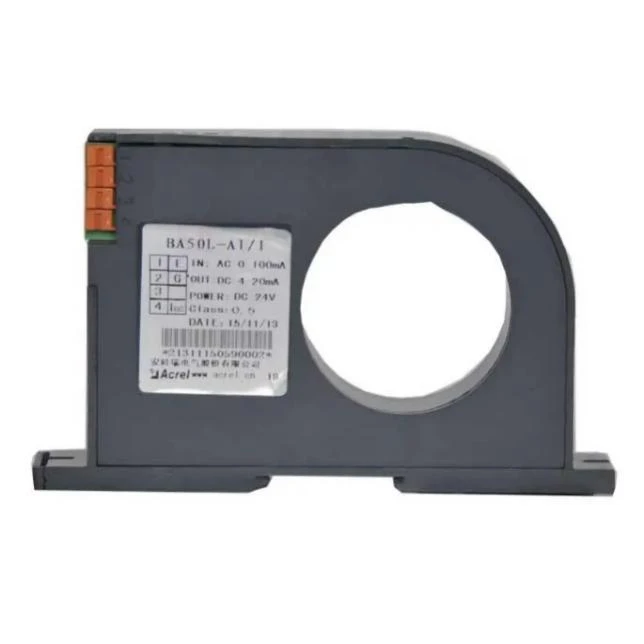

Transductor de corrent de fuga de CA

BA50L és un transformador de corrent residual convertidor que detecta principalment el corrent de fuga del sistema elèctric. Pot conèixer l'estat dels circuits i equips elèctrics en qualsevol moment per evitar incendis i altres accidents causats per fuites.

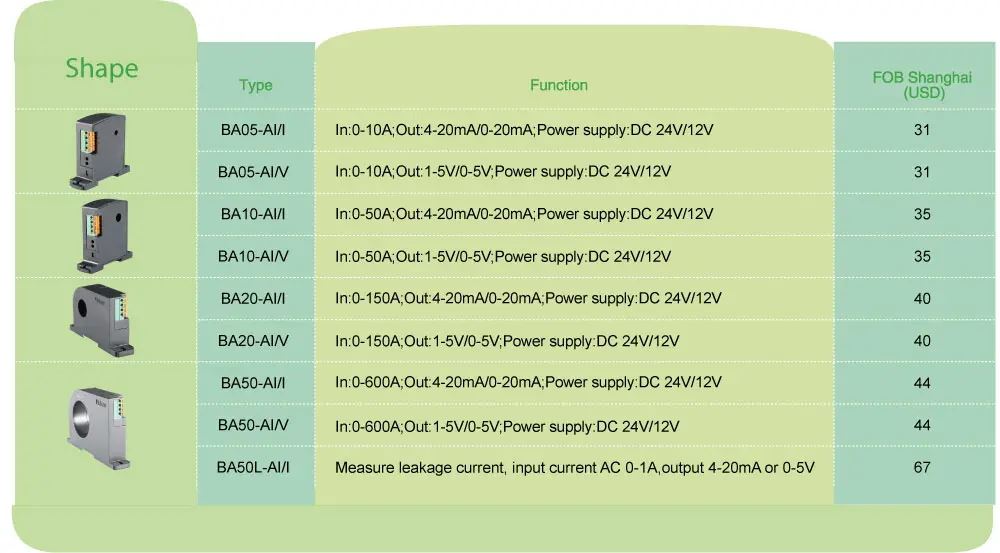

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Potència auxiliar	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
El consum		Menor o igual a 1W	Menor o igual a 1W	Menor o igual a 1W	Menor o igual a 1W	Menor o igual a 1W

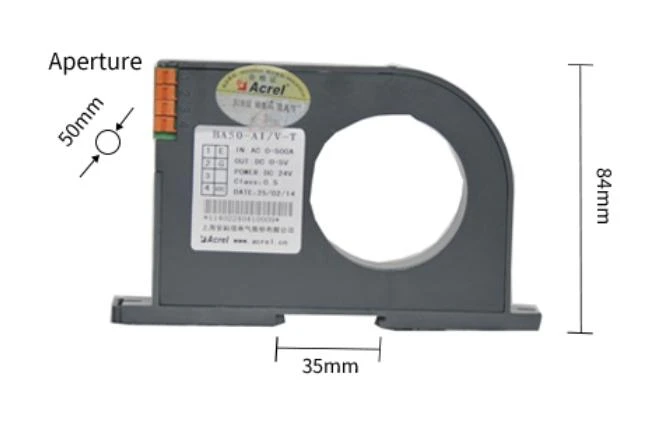

Mida del forat passant		φ5 mm	φ10 mm	φ20 mm	φ50 mm	φ50 mm
Entrada	Actual	CA {{0}}~(0,5~10)A	CA 0~(8~50)A	CA 0~(40~200)A	CA 0~(60~600)A	CA {{0}}~(0,1~1)A (limitació de corrents de fuga)
Sortida	Valor nominal	DC4-20mA, o 0-20mA,0-5V,0-10V, etc.
	Resistència de càrrega	Sortida de corrent Menor o igual a 500Ω, Sortida de tensió superior o igual a 1kΩ
Classe de precisió		0,5 per cent
Temps de resposta		Menys o igual a 350 ms
Temperatura		Funcionament:-10 a més 55 graus Emmagatzematge:-25 a més 70 graus
Coeficient de temperatura		Menys o igual a 200 ppm/grau
Instal·lació		(Riel)DIN35, fixar-se a la cabina amb cargols
Normes		GB/T 13850

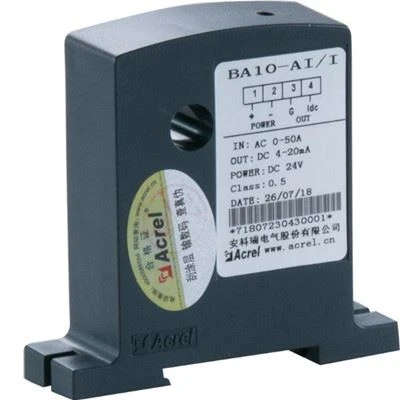

	BA10-AI/I ●Aplicació: Automatització industrial ●Entrada: mesura de corrent AC fins a 50A ●Sobrecàrrega: 1,2 vegades el valor nominal ●Sortida: DC 4-20mA
BA20-AI/V ●Aplicació: Automatització industrial ●Entrada: mesura de corrent AC fins a 200A ●Sobrecàrrega: 1,2 vegades el valor nominal ●Sortida: DC 0-5V

Els productes de la sèrie BA apliquen el principi de la inducció electromagnètica per mesurar el corrent CA a la xarxa elèctrica en temps real i utilitzen tecnologia de compensació lineal i de corrent constant per aïllar-lo i transformar-lo en una sortida de senyal de CC estàndard.

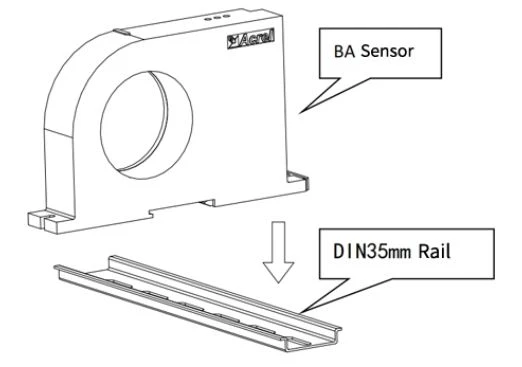

Trieu un lloc adequat per instal·lar el rail DIN35mm estàndard i instal·leu el sensor BA al rail;

Al panell inferior de l'armari, trieu un lloc adequat per obrir dos forats roscats corresponents a la posició del forat fix del sensor instal·lat; Després de col·locar el sensor, instal·leu el cargol de posicionament

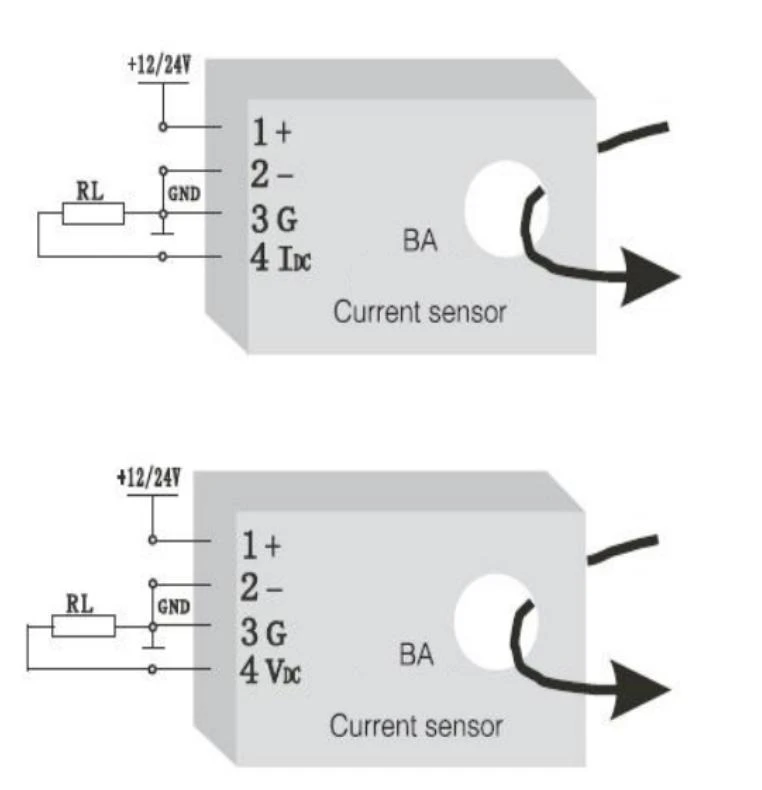

1 —— més font d'alimentació positiva (no invertida)

2 —— - Poder TERRA

3 —— G (negatiu de sortida de corrent, que es pot compartir amb la font d'alimentació)

4 —— IDC (sortida de corrent positiva), VDC (sortida de tensió positiva)
