Descripció

Acrel Wireless Three Phase Energy Meter s'utilitza principalment per mesurar tres fases d'energia activa en xarxes de baixa tensió. Aquest mesurador d'energia sense fil té avantatges com ara mida compacta, alta precisió i característiques riques. Segons diferents requisits.

Hi ha moltes funcions de comunicacions com la comunicació RS485, 2G, NB, 4G, WiFi afegint el nou mode de mostreig actual mitjançant un transformador extern. Es pot instal·lar de manera flexible a la caixa de distribució per assolir els requisits de mesurament d'energia elèctrica, supervisió d'operació i manteniment o control de potència per a diferents regions i diferents càrregues.

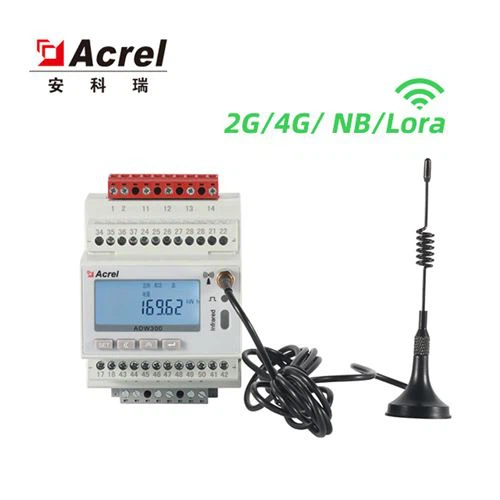

Aparença

Amb l'augment de les tecnologies de xarxes d'àrea àmplia (LPWAN) de baixa potència, com els dispositius LoRa d'Acrel i el protocol obert LoRaWAN, les noves solucions intel·ligents de mesura d'electricitat estan demostrant ser una alternativa convincent a altres opcions de connectivitat tant per a Internet de les coses (IoT). ) xarxes i aplicacions de xarxes intel·ligents. Els comptadors d'energia Lora/LoRaWAN permeten l'adquisició de lectures de comptadors d'energia i transmeten dades al llarg de diversos quilòmetres per a l'agregació.

Paràmetres

Entrada de tensió	Tensió nominal	3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V
	Referència freqüència	50 Hz
	El consum	<0.5va(each>
Entrada actual	Corrent d'entrada	3×1(6)A; 3×1(6)A（ADW300W, 3×20(100)A（ADW300W）
	Inici corrent	1‰Ib (Classe0,5S), 4‰Ib (Classe 1)
	El consum	<1va(each>
Potència auxiliar	Font d'alimentació	AC85~265V
Potència auxiliar	El consum d'energia	<>
Rendiment de mesura	Estàndard	IEC62053-22:2003, IEC62053-21:2003
	Energia activa precisió	Classe0.5S（ADW300）, Classe1（ADW300W）
	Temperatura precisió	±2 graus
Pols	Amplada del pols	80 ± 20 ms
Pols	Pols constant	6400imp/kWh, 400imp/kWh
Comunicació	Sense fil	Transmissió a 470MHz i la distància màxima en espai obert és d'1 km; 2G; NB;4G
	infrarojos comunicació	La velocitat constant és de 1200
	Interfície	RS485(A,B)
	Mode de connexió	Conductors de parells trenats apantallats
	Protocol	MODBUS-RTU

Descripció de la funció

Funció	Descripció de la funció	Funció proporcionar
Mode de visualització	LCD	■
Mesuració d'energia	kWh actiu (positiu i negatiu), quadrant reactiu energia elèctrica	■
Mesura elèctrica	U, I, P, Q, S, PF, F	■
Funció harmònica	THDv, Harmonicon 2n-31st	■
Sortida de pols	Sortida de pols activa	■
Grau de desequilibri trifàsic	Desequilibri de tensió, desequilibri de corrent	■
Mesura de la temperatura	La temperatura de A/B/C/N (configuració alternativa: T)	□
DI/DO	4DI,2DO (figuració alternativa: K)	□
Després del corrent	Unidireccional després del corrent （Configuració alternativa: L）	□
Pantalla LED	Pantalla LED de pols	■
Transformador de corrent extern	Transformador de corrent de tipus obert extern (Figuració alternativa: W)	□
Paràmetre elèctric	Sota tensió, subintensitat, sobreintensitat, baixa càrrega, etc	■
Comunicació	Comunicació per infrarojos	■
	RS485 (figuració alternativa: C)	□
	Transmissió sense fil a 470 MHz (Figuració alternativa: LR)	□
	GPRS (figuració alternativa: 2G)	□
	NB-IOT（Configuració alternativa: NB）	□
	4G (figuració alternativa: 4G)	□

( ■ dins de □ opcional )

Dimensions

Dimensió del transformador de corrent residual

Especificacions	Valoració actual	Diàmetre interior Φ mm	Diàmetre exterior Φ mm	Pes
AKH-0.66L45	16-100A	45	76	0.18
AKH-0.66L80	100-250A	80	120	0.42
AKH-0.66L100	250-400A	100	140	0.50
AKH-0.66L150	400-800A	150	190	1.32
AKH-0.66L200	800-1500A	200	240	1.94
