Descripció

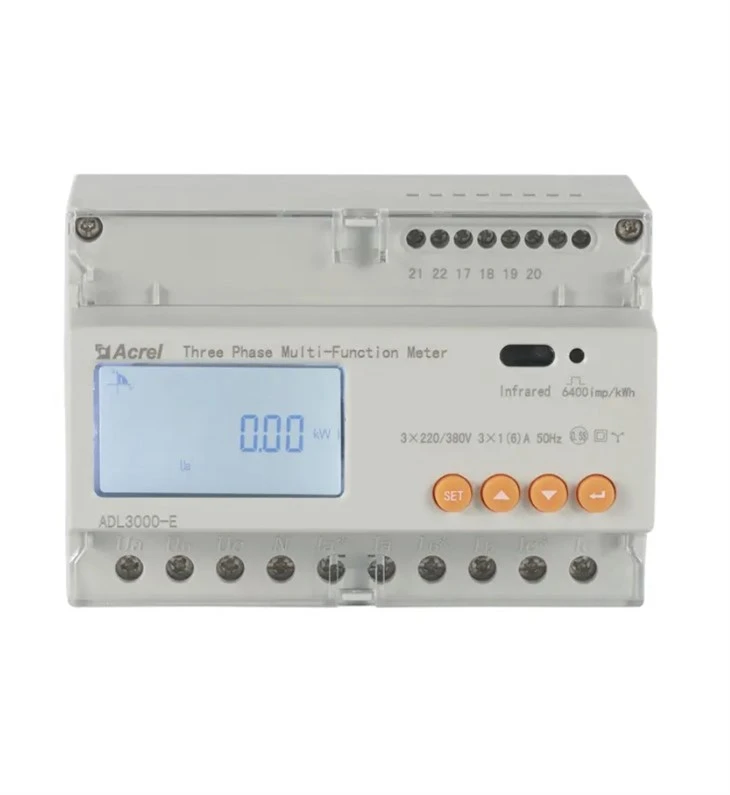

Comptador solar trifàsic DTSD1352 AC

ADL3000-E és un comptador intel·ligent dissenyat per a sistemes d'alimentació, industrials i minersempreses i serveis públics per calcular el consum elèctric i gestionar la demanda elèctrica. Té una alta precisió, una mida petita i una instal·lació senzilla. Integra la mesura de tots els paràmetres elèctrics amb una mesura i una gestió integral de l'electricitat proporciona diverses dades sobre els 12 mesos anteriors, comprova el contingut harmònic 31 i el contingut harmònic total, realitza la comunicació remota i el control remot amb entrada de commutació i sortida de relé, i compta amb la sortida d'alarma. Està equipat amb un port de comunicació RS485 i adaptat a MODBUS-RTU. ADL3000-E es pot utilitzar en tot tipus de sistemes de control, sistemes SCADA i sistemes de gestió d'energia. Tots els comptadors compleixen els requisits tècnics relacionats dels comptadors de potència elèctrica a les normes IEC62053-21 i IEC62053-22.

LCD

Equips de processament i proves eficients i precisos.

diverses funcions opcionals

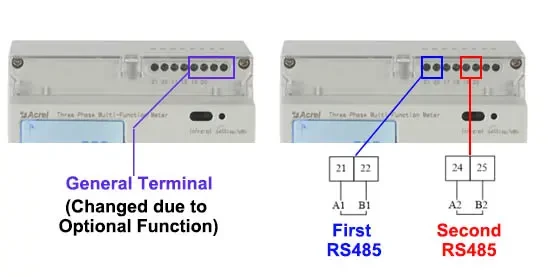

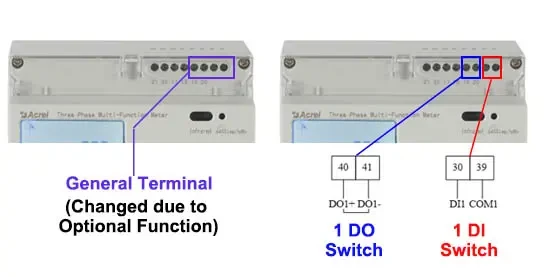

2 canals RS485, 1 entrada digital / 1 sortida digital, etc

energia solar Exportació zero

Mesurador d'energia de cabal inversor solar anti-retorn

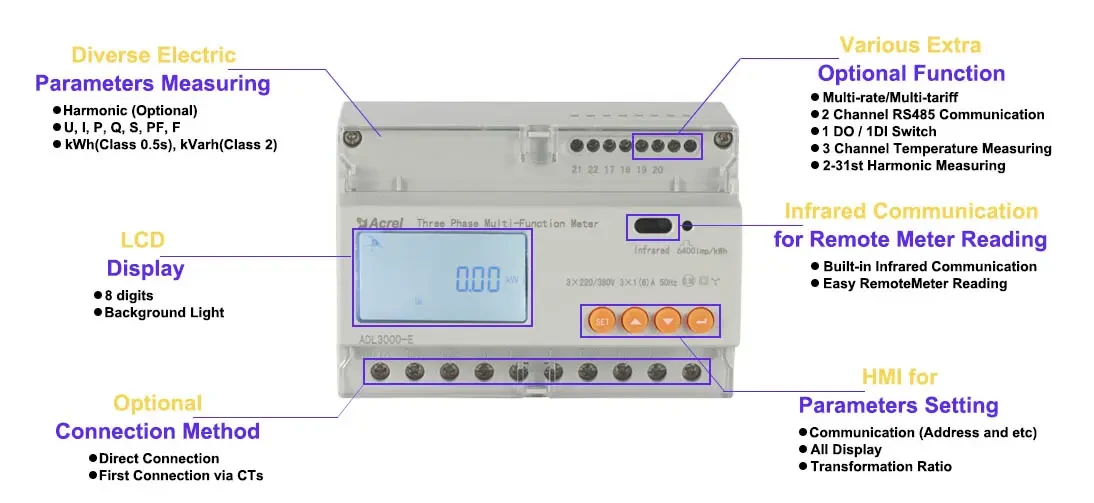

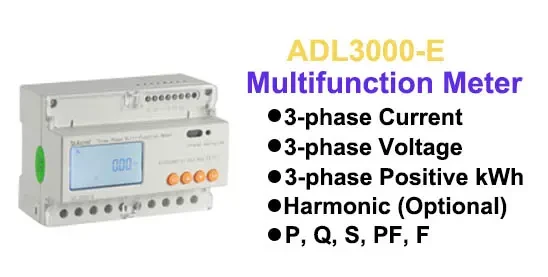

DTSD1352 Function introduction

Les nostres solucions

Paràmetre

Número de model	DTSD1352
	Comptador solar trifàsic de carril Din
Tensió	Tensió de referència	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Consum	<10VA(Single phase)
	Impedància	>2MΩ
	Classe de precisió	Error ±0,2%

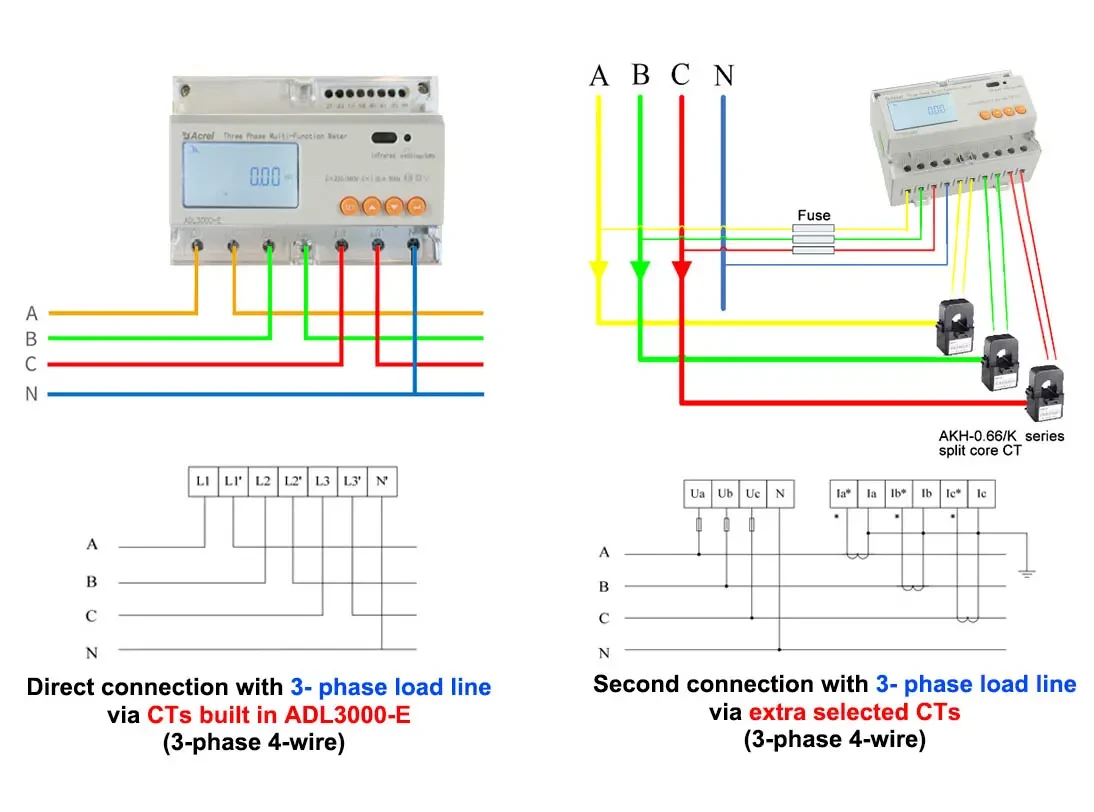

Actual	Corrent d'entrada	3×1(6)A (segona connexió amb la línia de càrrega de fase 3-a través de TC seleccionats addicionals) 3×10(80)A (connexió directa amb 3-línia de càrrega de fase mitjançant TC integrats ADL3000-E)
	Consum	<1VA(Single phase rated current)
	Classe de precisió	Error ±0,2%
Resolució de mesura	Tensió: {{0}}.01 V, Corrent: 0,01 A, Potència: 0,01 kW, Energia: 0,01 kWh
Poder		Potència activa, reactiva, aparent, error±0,5℅
Freqüència		{{0}}Hz, error ±0,2%
Temperatura		-40 grau -99 grau
Energia		Energia activa (classe de precisió: 0.5, 1), energia reactiva (classe de precisió 2)
Rellotge		Menor o igual a 0,5 s/d
Sortida de pols d'energia		1 sortida optoacobladora activa, 1 sortida optoacobladora reactiva
Sortida de commutació		1 Sortida de commutació
Entrada de commutació		1 entrada d'optoacoblador
Amplada del pols		80 ± 20 ms
Pols constant		6400imp/kWh, 400imp/kWh (Correspon al corrent bàsic)
Interfície i comunicació		RS485:Modbus RTU
Interval d'adreça de comunicació		Modbus RTU: 1 ~ 247;
Velocitat de transmissió		1200 punts bàsics~19200 punts bàsics
Temperatura relativa		-25 grau ~+55 grau
Humitat relativa		Menor o igual a 95℅ (sense condensació)
