Aplicació

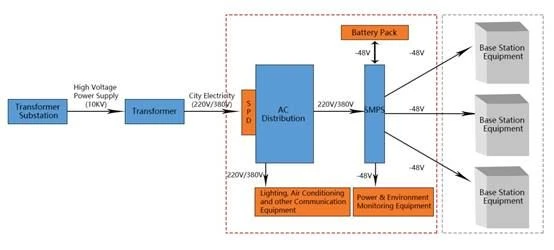

Cal mesurar i controlar els paràmetres elèctrics i mesurar l’energia al costat altern de l’estació base de la torre com ara xarxa elèctrica, dièsel, aire condicionat, il·luminació, font d’alimentació, etc. Al costat de CC, és necessari controlar els paràmetres elèctrics i mesurar l’energia, com ara el dispositiu de comunicació de l’estació base, la bateria i altres dispositius que funcionen amb una font d’alimentació de -48 V. Les dades es poden carregar en temps real mitjançant RS485.

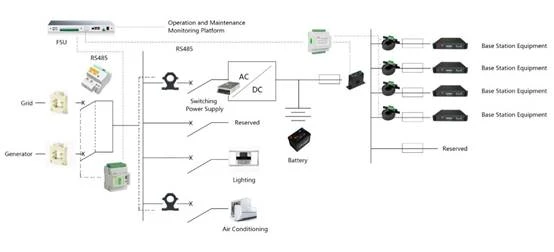

Estructura
Funcions principals
Pot mesurar voltatge, corrent, potència, energia elèctrica i altres paràmetres de potència de diversos circuits, i admet la comunicació per cable RS485 o la comunicació NB / 4G.
1. Precisió
Precisió energètica: classe 0.5S o classe 1
2. Certificat
Amb certificació CE o IEC.
3. Comunicació
RS485 、 NB 、 4G
1. Mesura: voltatge, corrent, potència, energia i altres paràmetres elèctrics de diversos circuits.
2. Comunicació: RS485 Modbus-RTU, NB o 4G
3. Certificat: amb CE i IEC
4. Precisió: 0,5 s o 1
Selecció de productes
Nom | Imatge | Model | Funció principal |
Mesurador d'energia de circuit únic de corrent altern |
| AMC96L-E4 / KC | 1. Instal·lació: muntat al tauler 2. 1 circuit entrada trifàsica 220V / 5A 50 / 60HZ 3. Mesura: voltatge, corrent, potència, energia i altres paràmetres. 4. Comunicació: RS485 Mobus RTU |
Comptador d'energia de circuits múltiples |
| AMC96N-4E3 | 1. Instal·lació: muntat al tauler 2. 4 circuits trifàsics o 12 circuits monofàsics d'entrada CA, CT externs, 50 / 60HZ 3. Mesura: voltatge, corrent, energia i altres paràmetres. 4. Comunicació: RS485 Mobus RTU |
Comptador d'energia de circuits múltiples |
| DTSD1352-xSyD | 1. Instal·lació: carril DIN de 35 mm 2. Circuits X trifàsics i Y circuits monofàsics d'entrada CA, CT externs, 50 / 60Hz 3. Mesura: voltatge, corrent, potència, energia i altres paràmetres 4. Comunicació: RS485 Modbus RTU |
Comptador d'energia de circuits múltiples |
| AMC16-DETT | 1. Instal·lació: carril DIN de 35 mm 2. Entrada de 6 circuits CC, entrada de tensió -48V, entrada de corrent per sensor de corrent d'efecte hall de sortida de 5V 3. Mesura: voltatge, corrent, potència, energia i altres paràmetres de CC 4. Amb font d'alimentació interior de ± 12V per al sensor de corrent d'efecte hall 5. Comunicació: RS485 Modbus RTU |
Mesurador d'energia sense fils |
| ADW350 | 1. Instal·lació: carril DIN de 35 mm 2. 3 circuits d'entrada CC o 1 circuit d'entrada trifàsica AC 3. Mesura: voltatge, corrent, potència, energia i altres paràmetres 4. Comunicació: NB o 4G |
Sensor Hall |
| AHKC | Relació ： 1000A / 5V Especificació comuna: 1000A / 5V |

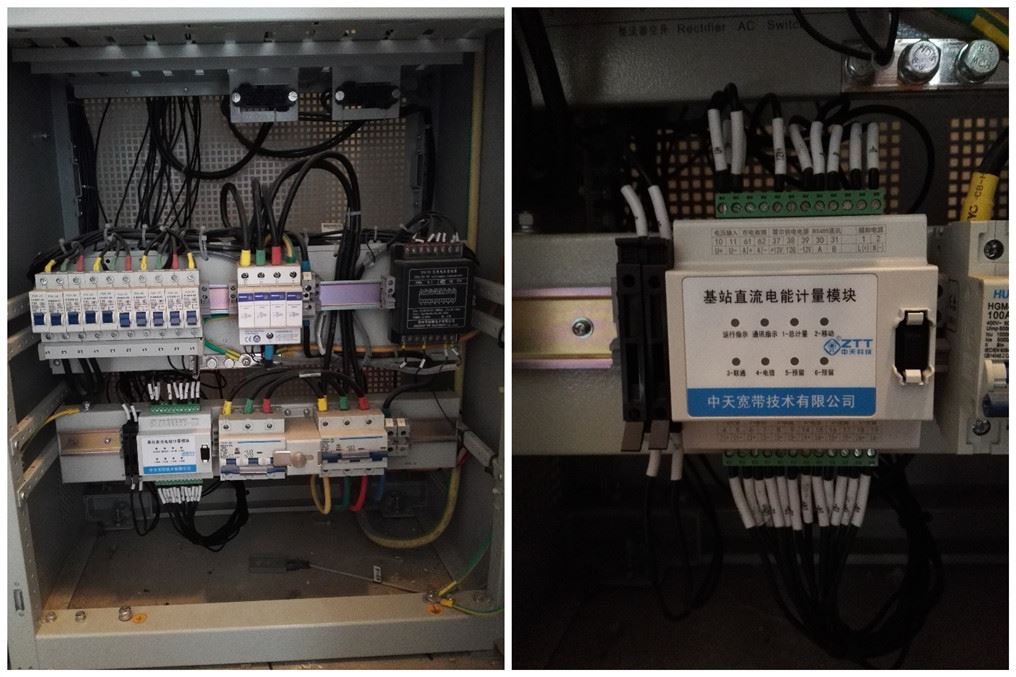

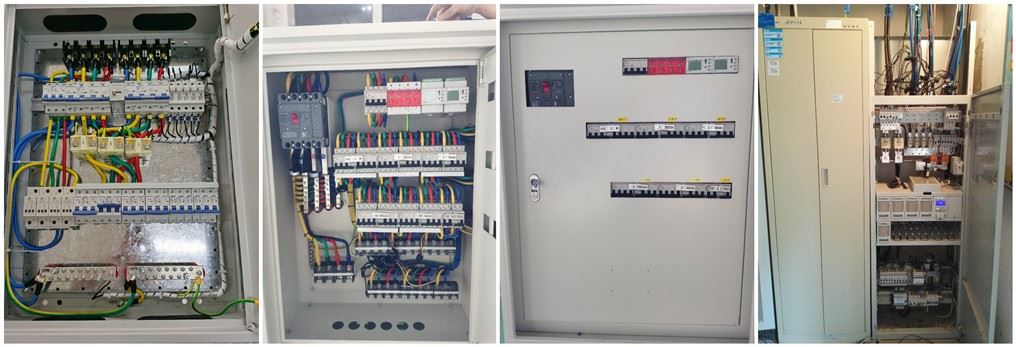

Fotos al lloc
