Visió general
El sensor/transductor de corrent analògic BA aplica el principi d'inducció electromagnètica per mesurar el corrent de CA a la xarxa elèctrica en temps real i utilitza tecnologia de compensació lineal i de corrent constant per aïllar-lo i transformar-lo en una sortida de senyal de CC estàndard. La majoria d'ús en automatització industrial per a PLC.
Paràmetre

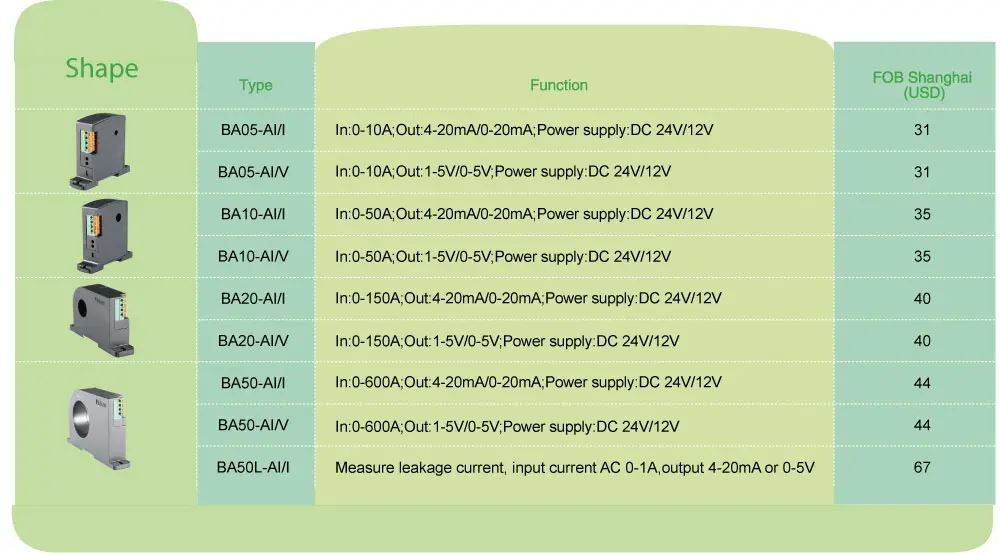

BA05-AI/I(V) | BA10-AI/I(V) | BA20-AI/I(V) | BA50-AI/I(V) | BA50L-AI/I(V) | ||
Potència auxiliar | DC 12V | DC 12V DC 24V | DC 12V DC 24V | DC 12V DC 24V | DC 12V DC 24V | DC 12V DC 24V |
| DC 24V | ||||||
El consum | Menor o igual a 1W | Menor o igual a 1W | Menor o igual a 1W | Menor o igual a 1W | Menor o igual a 1W | |
Mida del forat passant | φ5 mm | φ10 mm | φ20 mm | φ50 mm | φ50 mm | |
Entrada | Actual | CA {{0}}~(0,5~10)A | CA 0~(8~50)A | CA 0~(40~200)A | CA 0~(60~600)A | CA {{0}}~(0,1~1)A (limitació de corrents de fuga) |
Sortida | Valor nominal | DC4-20mA, o 0-20mA,0-5V,0-10V, etc. | ||||
Resistència de càrrega | Sortida de corrent Menor o igual a 500Ω, Sortida de tensió superior o igual a 1kΩ | |||||
Classe de precisió | 0,5 per cent | |||||
Temps de resposta | Menys o igual a 350 ms | |||||
Temperatura | Funcionament:-10 a més 55 graus Emmagatzematge:-25 a més 70 graus | |||||
Coeficient de temperatura | Menys o igual a 200 ppm/grau | |||||
Instal·lació | (Riel) DIN35, fixar-se a la cabina amb cargols | |||||
Normes | GB/T 13850 | |||||

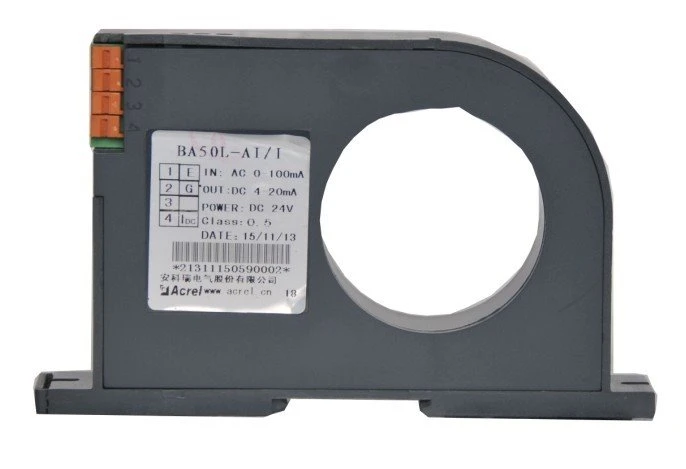

 | BA50-AI/I ●Entrada: 0-1Un corrent de fuga ●Sortida: DC 4-20mA ●Mesura de corrent de fuga ●Sobrecàrrega: 1,2 vegades del valor nominal |
BA20-AI/V ●Aplicació: Automatització industrial ●Entrada: mesura de corrent AC fins a 200A ●Sobrecàrrega: 1,2 vegades el valor nominal ●Sortida: DC 0-5V |
|

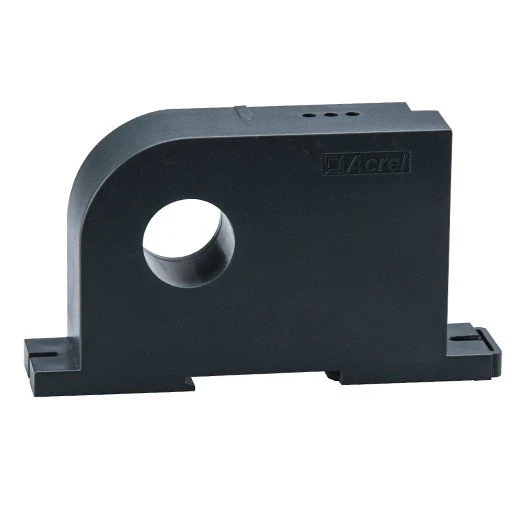

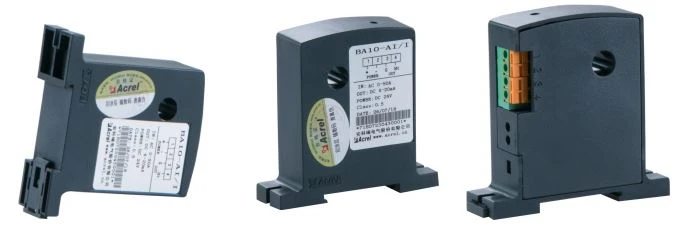

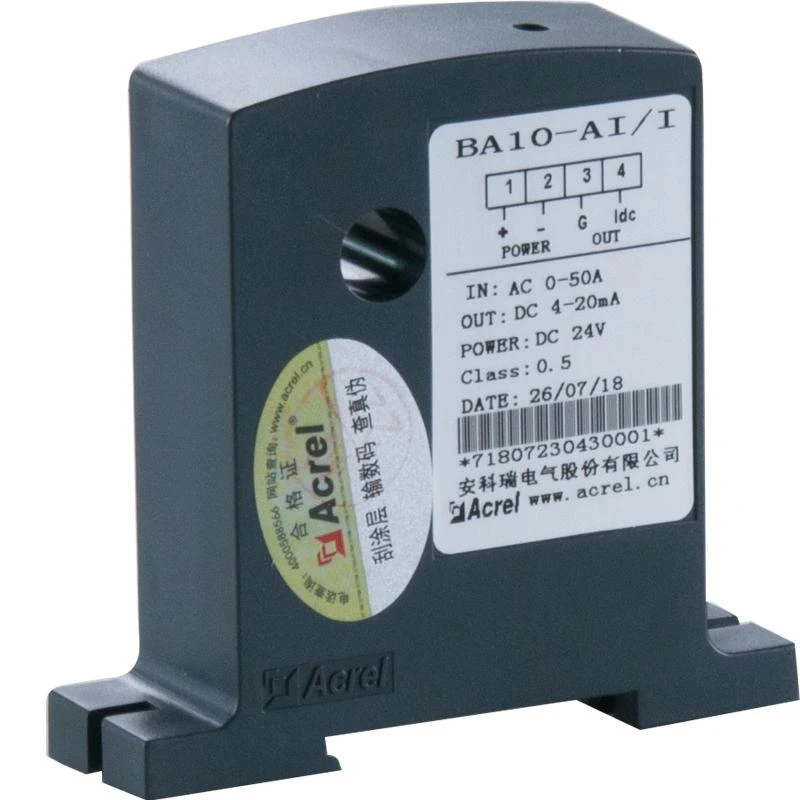

Aparença
●Major precisió ●Major nivell d'aïllament ●Major nivell de seguretat ●Menor consum
Dimensió
Instal·lació

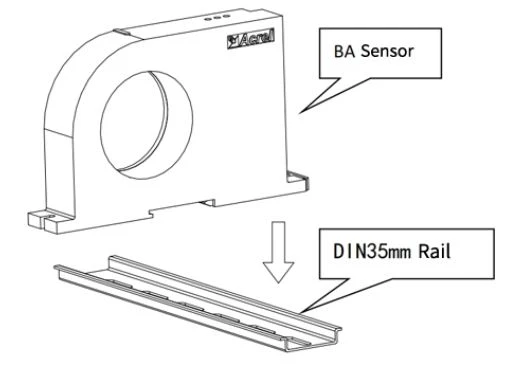

Trieu un lloc adequat per instal·lar el rail DIN35mm estàndard i instal·leu el sensor BA al rail;
Al panell inferior de l'armari, trieu un lloc adequat per obrir dos forats roscats corresponents a la posició del forat fix del sensor instal·lat; Després de col·locar el sensor, instal·leu el cargol de posicionament

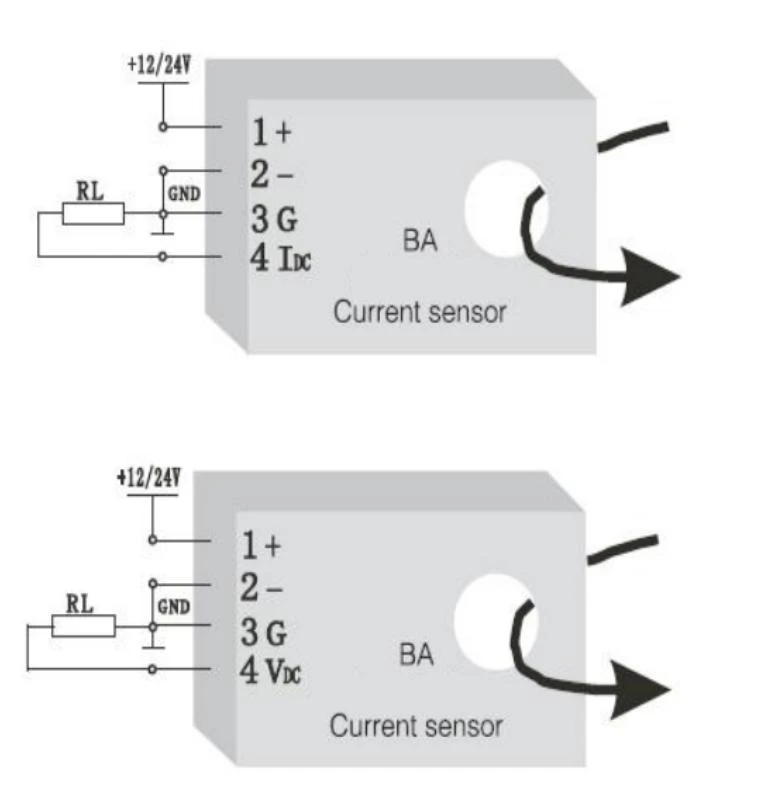

Cablejat
1 —— més font d'alimentació positiva (no invertida)
2 —— - Poder TERRA
3 —— G (negatiu de sortida de corrent, que es pot compartir amb la font d'alimentació)
4 —— IDC (sortida de corrent positiva), VDC (sortida de tensió positiva)
Aplicació
