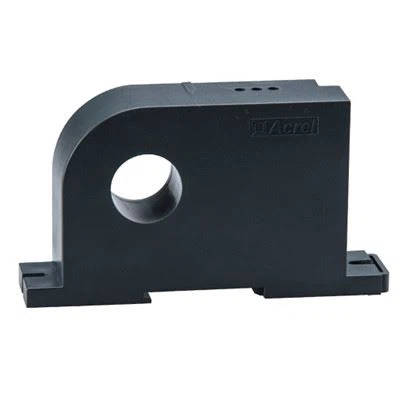

Visió general

El sensor de corrent intel·ligent de la sèrie BA utilitza el principi d'inducció electromagnètica per mesurar el corrent de CA a la xarxa elèctrica en temps real i utilitza tecnologia de compensació lineal i de corrent constant per aïllar-lo i transformar-lo en una sortida de senyal de CC estàndard, o mitjançant la interfície RS485. (protocol Modbus-RTU) per transmetre les dades de mesura. La font d'alimentació de tensió de seguretat DC24V o 12V es pot utilitzar àmpliament en el camp de l'automatització industrial. BA50L(Ⅱ)-AI és un transformador de corrent residual de CA, que detecta principalment el corrent de fuga del sistema elèctric, pot conèixer l'estat dels circuits i equips elèctrics en qualsevol moment i prevenir incendis i altres accidents causats per fuites.

Paràmetre

Paràmetre tècnic			Índex
Classe de precisió			Classe 0.5
Entrada	Valor nominal	BA20(Ⅱ)-AI	AC actual {{0}}.5A, 50A, 200A, etc. AC 0-(0.5-200)A
		BA50(Ⅱ)-AI	Corrent CA 60A, 300A, 600A, etc. CA 0-(60-600)A
		BA50L(Ⅱ)-AI	AC actual {{0}},1A, 1A, etc. AC 0-(0.1-1)A
	Sobrecàrrega	Contínua 1,2 vegades, corrent instantània 10 vegades/1S
	Potència absorbida	Menor o igual a 1VA
	Resposta en freqüència	25 Hz-800Hz, especialment adequat per a freqüència industrial
Sortida	Valor nominal	DC4-20mA, o 0-20mA, 0-5V, 0-10V①, etc.
	Resistència de càrrega	Quan la font d'alimentació DC12V, la sortida de corrent Classe 0.5 és inferior o igual a 250Ω Quan la font d'alimentació DC24V, la sortida actual és inferior o igual a 500Ω, quan la sortida de tensió és superior o igual a 1KΩ
	Comunicació	Interfície RS485/Modbus-RTU②
Temps de resposta		Menys o igual a 400 ms
Font d'alimentació	Voltatge	12V o 24V
	El consum d'energia	Menor o igual a 1W
Resistència d'aïllament		＞100MΩ
Resistència a la compressió		Entre entrada/sortida i font d'alimentació 2.0KV/1min, 50Hz
Coeficient de temperatura		-10 grau - més 55 graus, inferior o igual a 400 ppm/ grau
Medi ambient	Temperatura	Treball: -10 grau - més 55 graus Emmagatzematge: -25 grau - més 70 graus
	Humitat	Menys o igual al 93 per cent d'HR, sense condensació, sense gas corrosiu
	Altitud	Menys o igual a 2000m
Mètode d'instal·lació		rail TS35 o utilitzeu cargols per fixar l'armari

Nota: la sortida ①0-10V només és adequada per a fonts d'alimentació DC24V;

②La funció de comunicació és opcional.

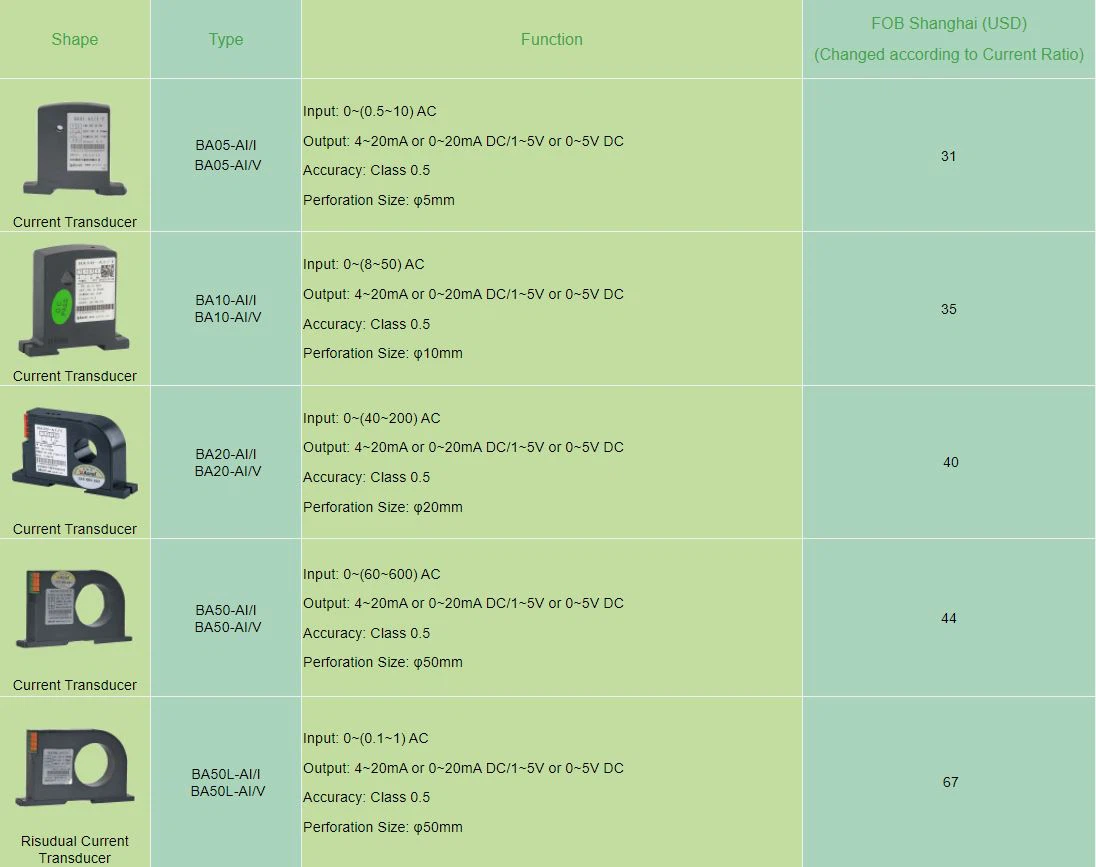

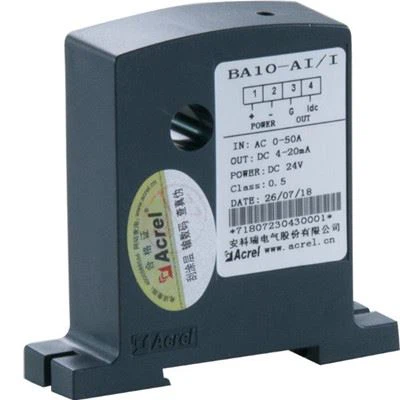

BA10-AI/I

●Aplicació: Automatització industrial

●Entrada: mesura de corrent AC fins a 50A

●Sobrecàrrega: 1,2 vegades el valor nominal

●Sortida: DC 4-20mA

BA20-AI/V

●Aplicació: Automatització industrial

●Entrada: mesura de corrent AC fins a 200A

●Sobrecàrrega: 1,2 vegades el valor nominal

●Sortida: DC 0-5V

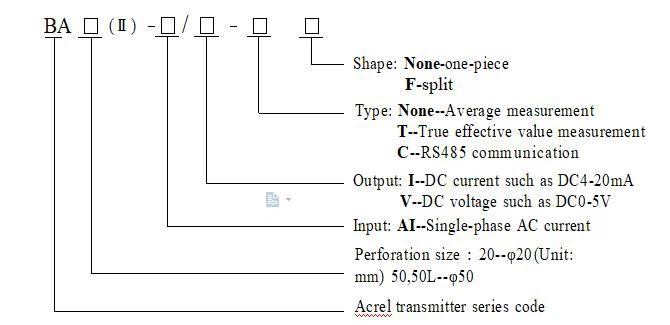

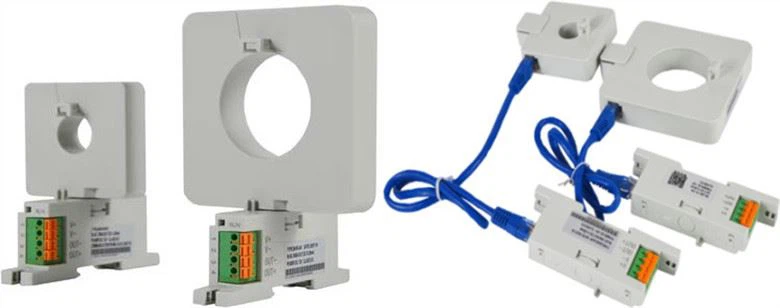

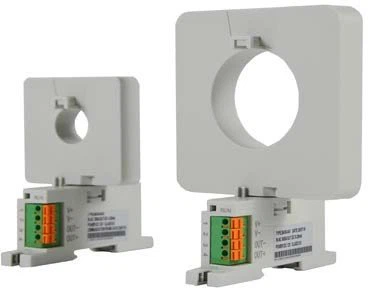

Aparença

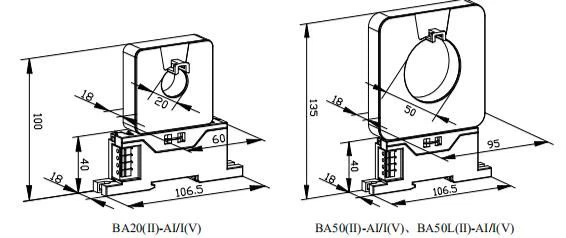

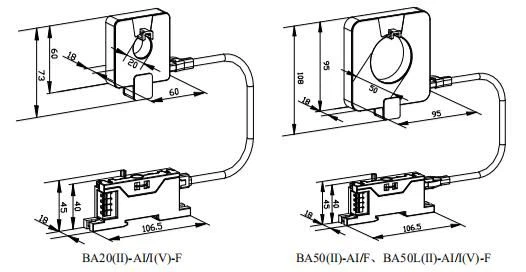

Dimensió

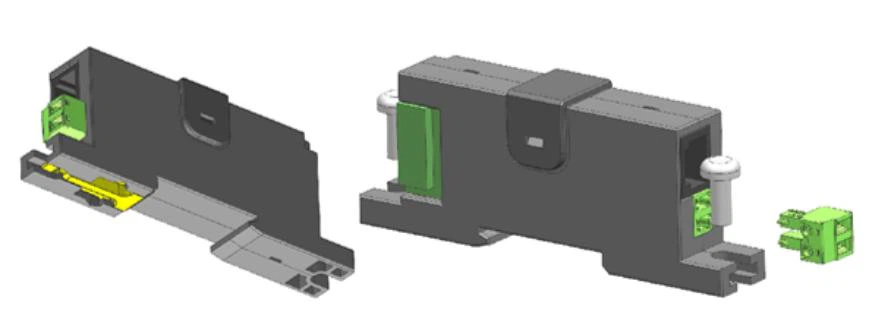

Instal·lació integrada

Instal·lació integrada, es pot utilitzar una estructura giratòria a la part perforada.

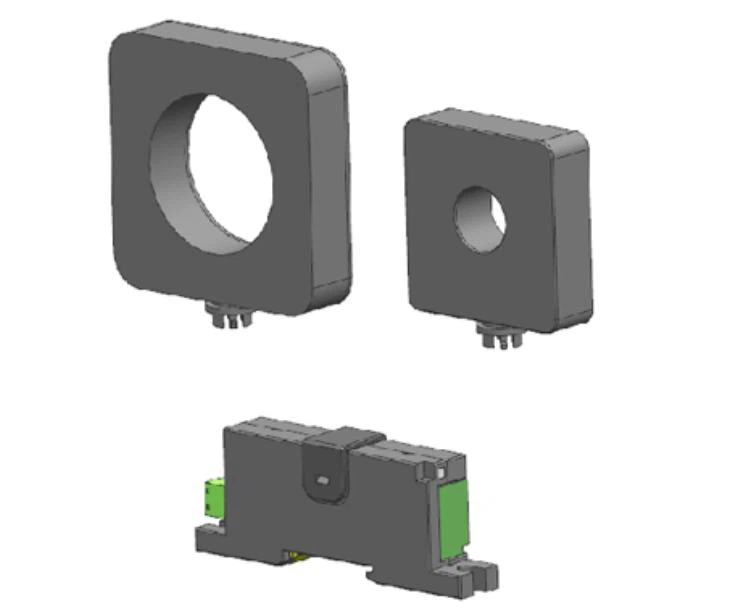

Hi ha Φ20, Φ50 de mides de forats per a la vostra selecció.

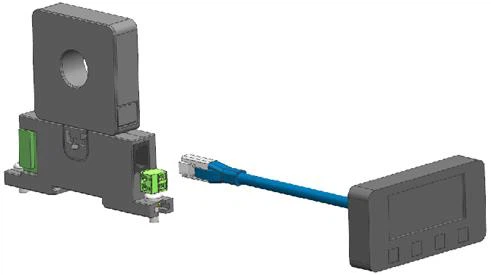

El cos principal es pot connectar a la pantalla de visualització per mostrar els paràmetres actuals i establir quan s'instal·la integrada (utilitzeu la pantalla de visualització existent tant com sigui possible)
