Aplicació

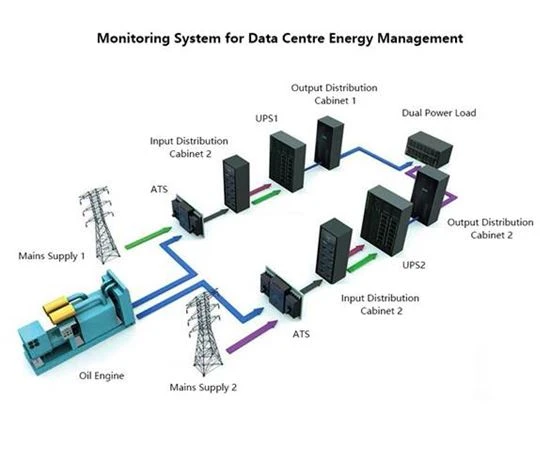

És necessari controlar i centralitzar el consum d’energia en temps real al centre de dades i les dades es poden visualitzar a l’HMI i pujar-les al sistema de control de l’energia i l’entorn mitjançant RS485 a la pantalla tàctil i realitzar un seguiment en temps real de tot el sistema de distribució d’energia. Al mateix temps, pot realitzar anàlisis d’eficiència energètica per reduir el consum d’energia.

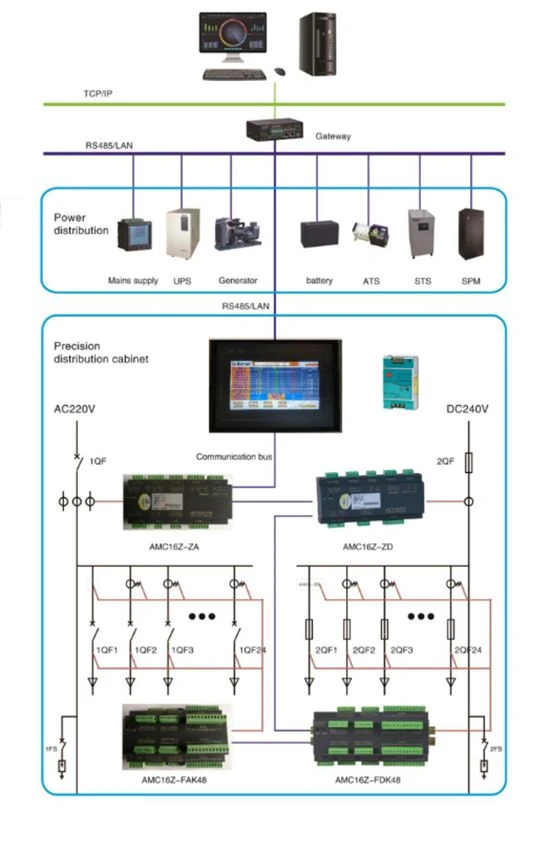

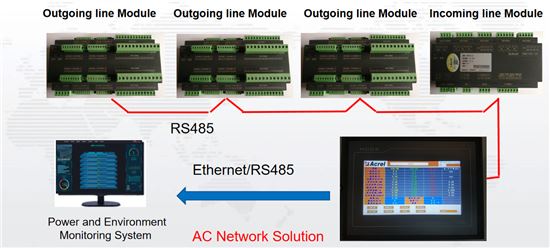

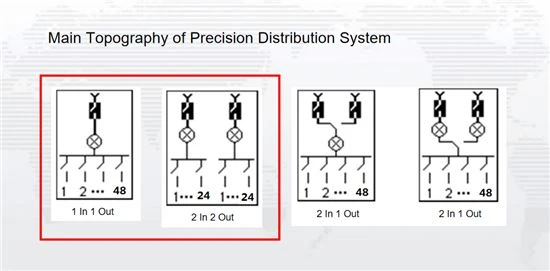

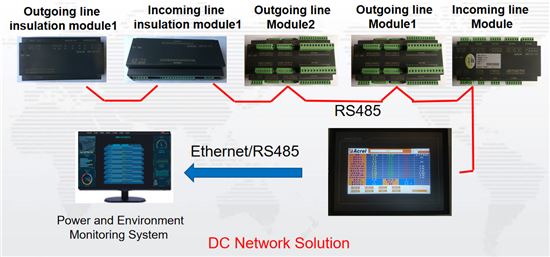

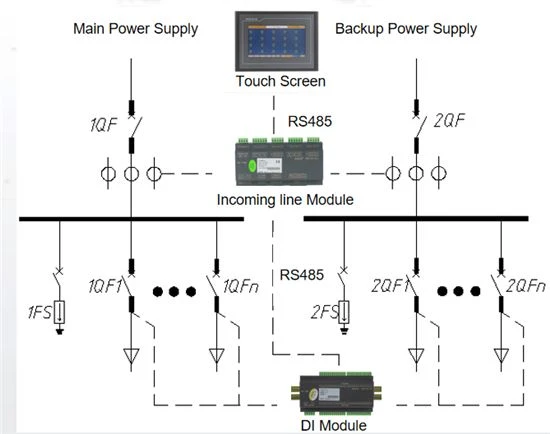

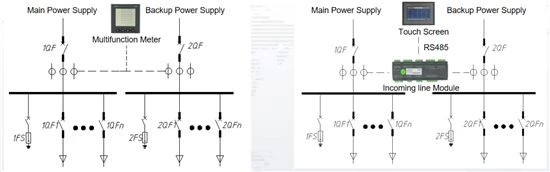

Estructura
Funcions principals
1. Circuits de línia entrants i sortints mòduls de control independents
2. Pot mesurar fins a 2 circuits de línia entrants i fins a 192 circuits de línia de sortida de corrent, voltatge, potència, energia i qualitat de potència.
3. La supervisió i visualització centralitzada de dades per HMI i les dades es carreguen al sistema de control de potència i entorn mitjançant RS485.
4. Per al sistema d'alta tensió DC 240V o 336V, es pot afegir un mòdul de control d'aïllament per controlar la resistència d'aïllament del terreny del bus principal.
5. Font d'alimentació DC24V per a pantalla tàctil i mòdul de control de línia de sortida (font d'alimentació des de la sortida del mòdul principal)
6. Comunicació: dispositiu de monitorització per RS485, pantalla tàctil per RS485 o RJ45
7. Certificat: CE
Selecció de productes
Nom | Pic | Model | Funció principal |
IMH |
| ATP007kt ATP010kt | Pantalla tàctil d'1,7 o 10 polzades 2. Monitorització i visualització en temps real de tensió, corrent, potència, energia, qualitat de potència, estat del commutador, corba de forma d'ona, etc. 3. Es poden configurar a la pantalla els paràmetres d’alarma, comunicació i altres dispositius de control. 4. 2 interfícies RS485 i 1 Ethernet, i les dades es poden carregar mitjançant RS485 o RJ45. |
Mòdul de control de línia entrant de CA. |
| AMC16Z-ZA | 1. Instal·lació: carril DIN de 35 mm 2. Mesura: A + B circuits trifàsics independents, 6DI2DO, 2 corrents de fuita, 1 temp. i humitat. 3. Amb font d'alimentació de sortida de CC 24V per a mòduls de línia de sortida i pantalla tàctil. 4. Comunicació: RS485 Modbus RTU |
Mòdul de control de línia de sortida de CA. |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Instal·lació: carril DIN de 35 mm 2. Pot mesurar fins a 16 circuits trifàsics o 48 circuits monofàsics 3. Font d'alimentació DC24V 4. Comunicació: RS485 modbus RTU |
Transformador de corrent de línia de sortida de CA. |
| AKH-0,66W | Relació de corrent ： 100A / 50mA Especificació comuna: 100A / 50mA |
Mòdul de control de línia d’entrada DC |
| AMC16Z-ZD | 1. Instal·lació: carril DIN de 35 mm 2. Mesura: A + B circuits independents, 6DI2DO, 1 temp. I humitat. 3. Amb font d'alimentació de sortida de CC 24V per a mòduls de línia de sortida i pantalla tàctil. 4. Comunicació: RS485 modbus RTU |
Mòdul de control de línia de sortida de CC |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Instal·lació: carril DIN de 35 mm 2. Pot mesurar fins a 48 circuits de sortida de CC 3. Font d'alimentació DC24V 4. Comunicació: RS485 modbus RTU |
Mòdul de control d’aïllament de línia d’entrada DC |
| AMC16Z-ZJY | 1. Instal·lació: carril DIN de 35 mm 2. Mesureu la resistència d'aïllament a terra del circuit continu CC independent {A {1}} B del bus principal 3. Font d'alimentació DC24V 4. Comunicació: RS485 modbus RTU |
Mòdul de control d’aïllament de línia de sortida de CC |
| AMC16Z-FJY | 1. Instal·lació: carril DIN de 35 mm 2. Mesureu la resistència d'aïllament a terra de 24 circuits de la línia de sortida de CC |

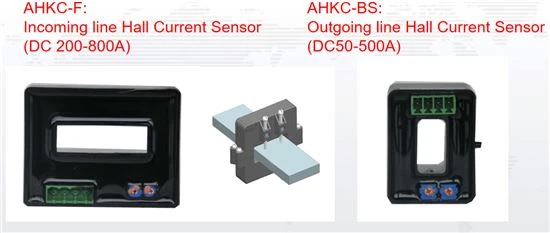

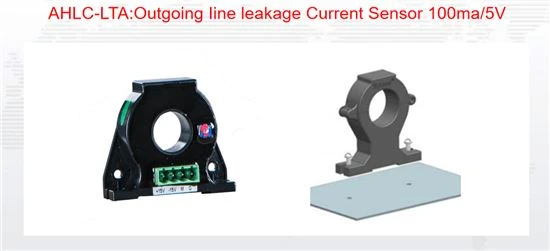

Sensor de corrent d'efecte hall de línia de sortida CC |
| AHKC-BS | Relació de corrent ： 100A / 5V Especificació comuna: 100A / 5V |

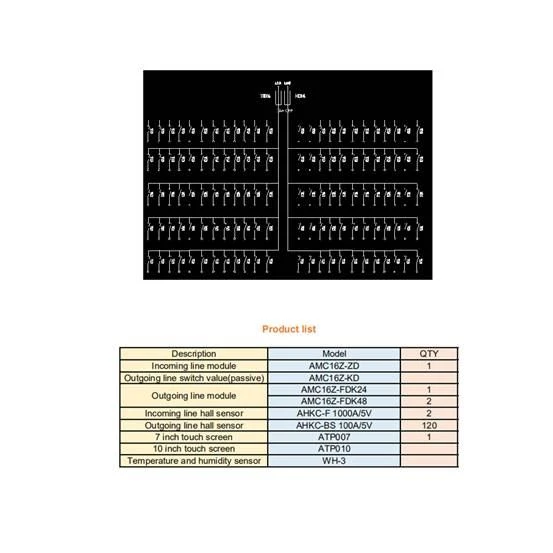

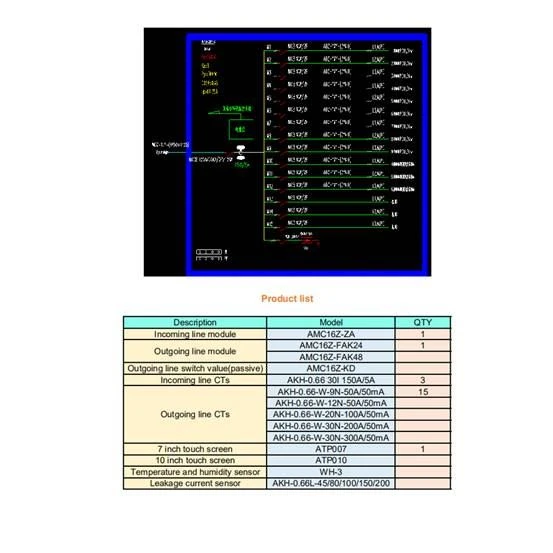

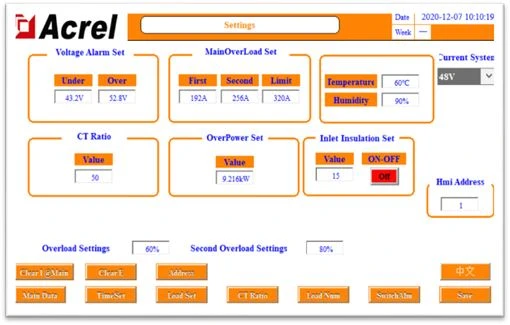

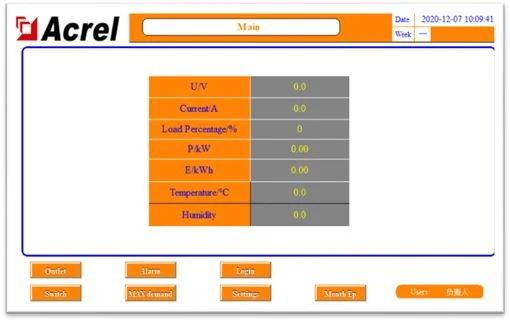

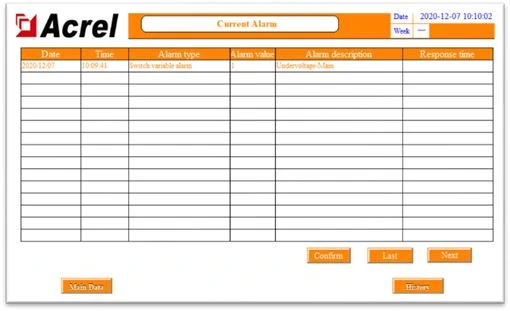

Interfície màquina humana

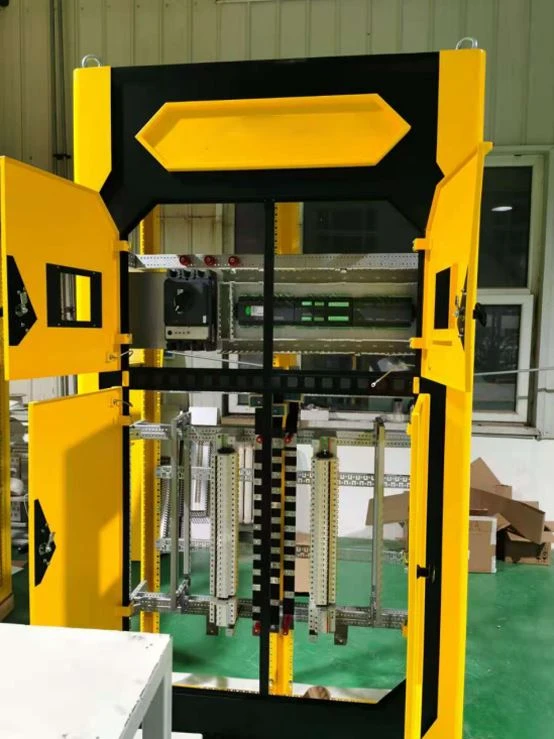

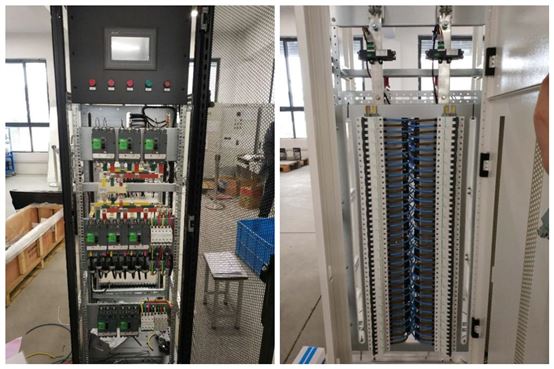

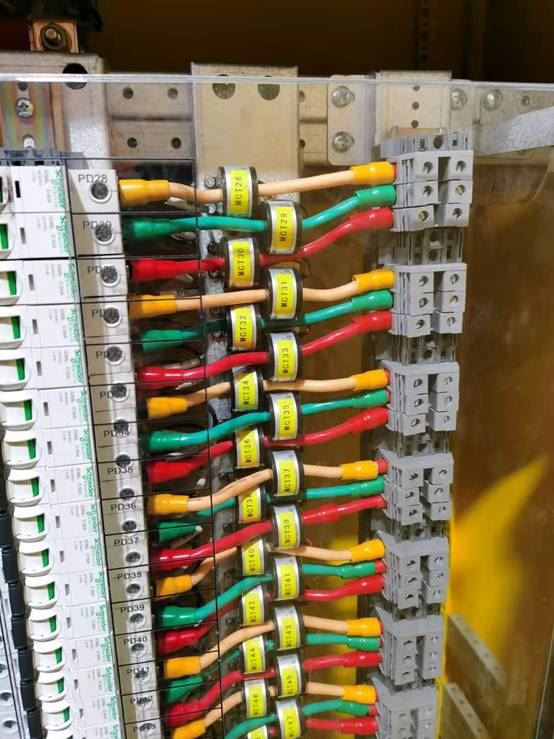

Fotos al lloc
